一种具有降温作用的新型卷板机的制作方法

本实用新型涉及一种卷板机。更具体地说，本实用新型涉及一种具有降温作用的新型卷板机。

背景技术：

卷板机是对板材进行连续点弯曲的塑形机床，具有卷制O型、U型、多段R型等不同形状板材的功能，卷板机由于使用的领域不同，种类也不同。从辊数上分为三辊卷板机和四辊卷板机。其中最常用的就是三辊卷板机，其中主要构成为上辊、下辊以及边辊，上辊作为主传动辊，与动力机构连接，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮咬合，边辊作倾升降运动，具有预弯和卷圆双重功能。

卷板机在实际的工作过程中，由于齿辊与板材之间的摩擦、挤压，所以在这过程中会产生很大的热量，而这一热量不可避免的会被传导到密封环以及侧板中，所以会对其造成损坏，同时，在生产过程中，会出现板材松动，与辊接触不良导致卷制处的板材尺寸大小有误，生产效率低下，不符合生产要求的现象。

技术实现要素：

本实用新型的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。

为了实现本实用新型的这些目的和其他优点，提供一种具有降温作用的新型卷板机，包括转动辊以及呈品字排列与其相配合的传动辊组，其特征在于，所述转动辊被设置为双层中空结构进而限定一容纳降温材料的空腔，所述空腔的两端分别通过一环形板进而使空腔内部具有全封闭的状态，所述转动辊的两端分别设置有一芯轴，所述芯轴与外部动力机构传动连接，所述空腔的内壁上设置为具有防腐蚀作用的降温涂层，所述转动辊的外侧壁上设置有不规则的凸起结构。

优选的是，所述凸起结构为实心结构。

优选的是，所述凸起结构材料的硬度强于板材的硬度。

优选的是，所述凸起结构的高度不高于1cm。

优选的是，所述凸起结构的形状可以为圆形、椭圆形其中一种。

优选的是，所述降温材料被设置为纯水。

优选的是，所述转动辊的内侧壁圆周为外侧壁圆周的1/3。

优选的是，所述芯轴的长度为转动轴的1/4。

本实用新型至少包括以下有益效果：其一，卷板机在工作的过程中，需要与板材之间持续不间断的摩擦、挤压，使板材受力被制成不同种的所需要的形状，但是在此过程中，会释放出大量的热量，而这些热量其本身散发非常缓慢，所以会造成其持续累积，对密封圈、侧板造成较大的损坏，本实用新型由于在转动辊中限定了一个含有降温物质的空腔，所以在当其在转动工作的过程中，通过其表面的降温涂层以及空腔内的降温物质的热交换，能够持续不断的对转动辊进行降温作用，帮助其散发产生的热量，从而保护转动辊上密封圈以及侧板等配件。

其二，由于卷边机的工作需要其转动辊与板材之间不断的摩擦，使板材受到不同的作用力，所以增加的不规则的凸起能够最大限度的增加摩擦系数，提高摩擦力，使板材不会发生侧移、平移等移动，提高产品的质量以及工作效率。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本实用新型新型卷板机的结构示意图；

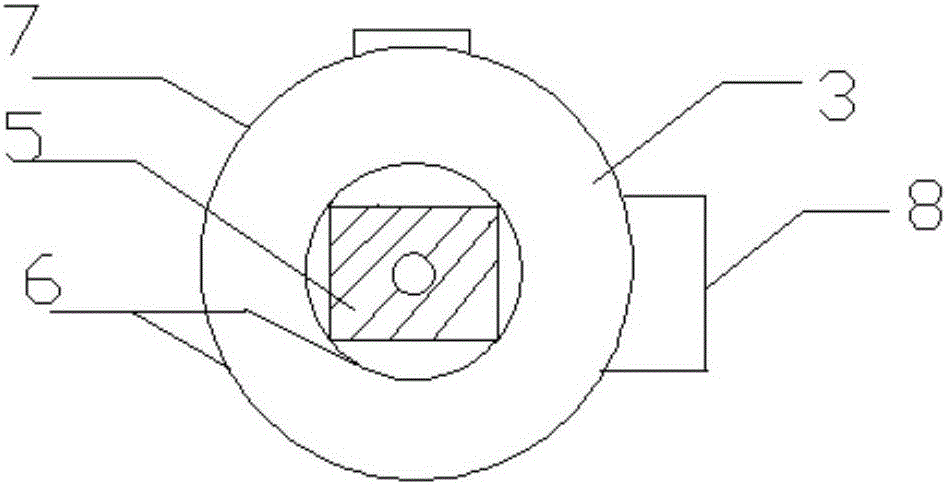

图2为转动辊的侧视图；

图3为转动辊的剖面图。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

图1示出了根据本实用新型一种具有降温作用的新型卷板机的一种实现形式，其中包括转动辊1、传动辊组2、动力机构(未示出)，传动机构(未示出)，如图2、3中，转动辊1设置为双层中空结构，双层结构之间限定一容纳降温材料的空腔3，空腔3在其两端设置一环形板4以形成全封闭的状态，转动辊1在沿其径向方向的两端设置有传动轴5，传动轴5与外部动力机构(未示出)传动连接，空腔的内壁6上设置为具有防腐蚀作用的降温涂层，转动辊1的外侧壁7上设置为不规则的凸起结构8。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，所述凸起结构8为实心结构。采用这种方案具有使凸起硬度加强的作用。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，凸起结构8材料的硬度强于板材的硬度，采用这种方案具有使凸起在反复摩擦、挤压的工作状态下还能够完好，使其不会被板材挤压变形。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，凸起结构8高度不高于1cm，采用这种方案具有使板材卷制与凸起摩擦挤压的过程中，不会对板材内壁造成大的损坏。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，凸起结构8的形状可以为圆形、椭圆形其中一种，采用这种方案具有使凸起能最大限度的增加与卷板接触的摩擦力。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，液态物质为纯水,采用这种方案具有使运动辊在给其降温的过程中，降低其内壁发生化学反应，降低其使用效果与寿命。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，所述转动辊的内侧壁圆周为外侧壁圆周的1/3。采用这种方案具有在其两侧增加的环形板能够使转动辊处于全封闭的状态，空气不能进入其内部，降低其内侧壁与空气，水等物质发生化学反应的几率，内层圆周为外层的1/3，能够最大程度的增加空腔的体积，使空腔能够装入更多的降温液体，从而增加散热效果。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

在另一种实例中，芯轴5的长度为转动轴的1/4，采用这种方案具有使传动轴与径向通轴会形成一个密闭的空间，增加热量交换的速度，增强散热的效果。并且，这种方式只是一种较佳实例的说明，但并不局限于此。

这里说明的设备数量和处理规模是用来简化本实用新型的说明的。对本实用新型的一种具有降温作用的新型卷板机的的应用、修改和变化对本领域的技术人员来说是显而易见的。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用。它完全可以被适用于各种适合本实用的领域。对于熟悉本领域的人员而言，可容易地实现另外的修改。因此在不背离权利要求及等同范围所限定的一般概念下，本实用并不限于特定的细节和这里示出与描述的图例。
