一种简易磨具的制作方法

本实用新型涉及机械设备，是一种磨削加工的磨具，特别适用于各种滚筒大滚圈或导轮的磨削加工。

背景技术：

现有干燥设备的滚筒，物料筛分设备的筛筒上均安装有大滚圈或导轮，大滚圈或导轮在作业过程中易磨损、变形，磨损、变形的大滚圈或导轮通常不容易从设备上拆卸下来进行维修或更换，往往需要花费大量的人力和物力进行拆卸、维修和重新安装，费时费力。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种结构简单，便于现场安装作业，使用方便、适应性强，特别适用于被磨削的零件无须从设备上拆卸就能够进行磨削加工作业的简易磨具。

实现本实用新型目的采用的技术方案是，一种简易磨具，其特征是，它包括：在固定底座上铰接有调整座，在固定底座与调整座之间设置压力弹簧支撑组件，压力弹簧支撑组件的压力弹簧支撑杆与调整座下支耳铰接，压力弹簧支撑组件的压力弹簧套筒与固定底座支耳铰接，在压力弹簧支撑组件的后端设置摩擦压力预紧调节杆，摩擦压力预紧调节杆的上端与调整座铰接，摩擦压力预紧调节杆的下端穿过固定底座的支撑座的通孔、且与调位螺母连接，在调整座上置有磨削电动磨头位移座，在位于磨削电动磨头位移座后端设置与调整座连接的磨削进给量调节器。

所述压力弹簧支撑组件的结构是，包括：在固定底座的支耳上铰接有压力弹簧套筒，在压力弹簧套筒内置有压力弹簧，在压力弹簧上置有与压力弹簧套筒相配合的压力弹簧支撑杆，压力弹簧支撑杆的上端与调整座的下支耳铰接。

所述磨削电动磨头位移座的结构是，包括：固定在调整座上的燕尾槽固定座，燕尾槽固定座内置有与其滑动配合的燕尾滑动座，燕尾滑动座的螺母与手摇螺杆相配合，在燕尾滑动座上置有电动磨头。

所述磨削进给量调节器的结构是，包括：直角支架竖直架的下端与调整座铰接，直角支架水平架上固连有进给量支撑滚支座，在进给量支撑滚支座上铰接有进给量支撑滚，直角支架水平架固连的进给量调节杆螺的下端穿过调整座的通孔、且与调位螺母连接。

本实用新型的一种简易磨具，利用压力弹簧压缩一定距离产生压力值的特性，来实现摩擦压力预紧；并且利用螺杆、螺母的自锁性，来实现电动磨头在工作中，随时定位和移动；其结构分为两部分|：提前摩擦压力预紧部分和可调电动磨头在工作中随时定位和移动部分。解决了大滚圈或导轮维修拆卸、加工的难度，该结构小巧、方便安装、可更换电动磨头，直接安装在原电动磨头位置上，调整好角度和电动磨头进给量，打开电动磨头的电源开关，对滚圈或导轮进行加工或者维修。

附图说明

图1为本实用新型的一种简易磨具的结构示意图；

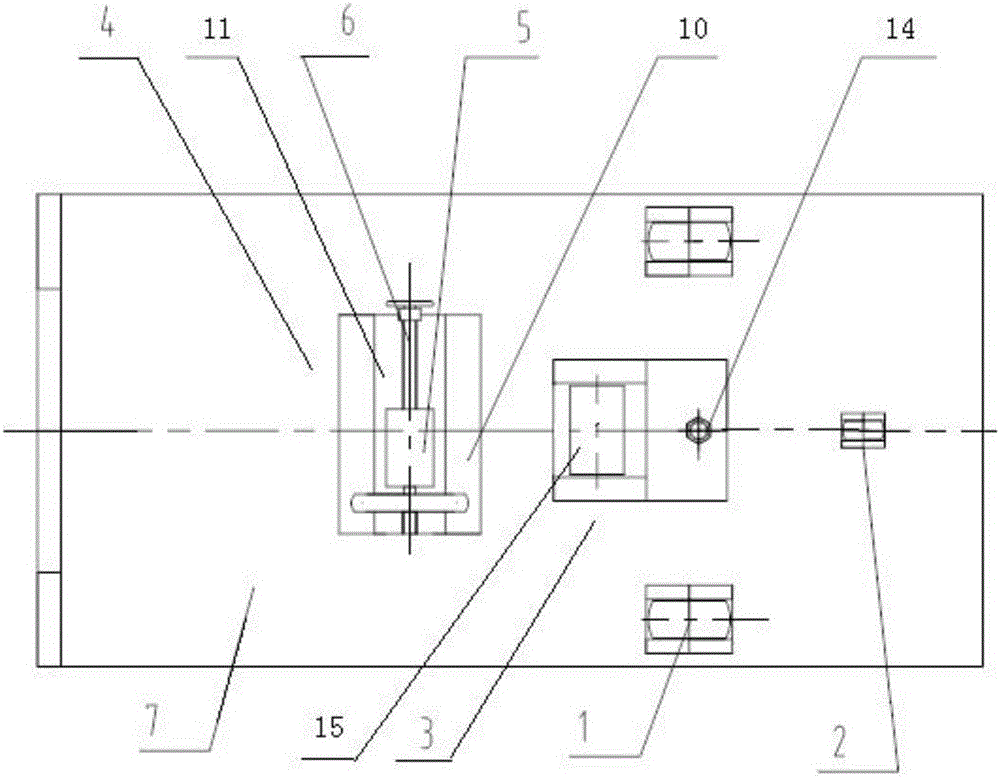

图2为图1的俯视示意图；

图3为图1中磨削电动磨头位移座4结构主视示意图（未含电动磨头5）；

图4为图3的俯视示意图；

图5为图1中压力弹簧支撑组件1结构剖视示意图。

图中：1压力弹簧支撑组件，2摩擦压力预紧调节杆，3磨削进给量调节器，4磨削电动磨头位移座，5电动磨头，6手摇螺杆，7调整座，8支撑座，9压力弹簧，10燕尾槽固定座，11燕尾滑动座，12进给量支撑滚支座，13直角支架，14进给量调节杆，15进给量支撑滚，16调整座的下支耳，17压力弹簧支撑杆，18压力弹簧套筒，19固定底座的支耳，20固定底座，21燕尾滑动座的螺母，22限位盖。

具体实施方式

参照图1-图5，本实用新型的一种简易磨具包括：在固定底座20上铰接有调整座7，在固定底座20与调整座7之间设置压力弹簧支撑组件1，压力弹簧支撑组件1的压力弹簧支撑杆17与调整座下支耳16铰接，压力弹簧支撑组件1的压力弹簧套筒18与固定底座支耳19铰接，在压力弹簧支撑组件1的后端设置摩擦压力预紧调节杆2，摩擦压力预紧调节杆2的上端与调整座7铰接，摩擦压力预紧调节杆2的下端穿过固定底座20的支撑座8的通孔、且与调位螺母连接，在调整座7上置有磨削电动磨头位移座4，在位于磨削电动磨头位移座4后端设置与调整座7连接的磨削进给量调节器3。所述压力弹簧支撑组件1的结构是，包括：在固定底座的支耳19上铰接有压力弹簧套筒18，在压力弹簧套筒18内置有压力弹簧9，在压力弹簧9上置有与压力弹簧套筒18相配合的压力弹簧支撑杆17，在压力弹簧套筒18的上端连接有限位盖22，压力弹簧支撑杆17的上端与调整座的下支耳16铰接。所述磨削电动磨头位移座4的结构是，包括：固定在调整座7上的燕尾槽固定座10，燕尾槽固定座10内置有与其滑动配合的燕尾滑动座11，燕尾滑动座的螺母21与手摇螺杆6相配合，在燕尾滑动座11上置有电动磨头5。所述磨削进给量调节器3的结构是，包括：直角支架13竖直架的下端与调整座7铰接，直角支架13水平架上固连有进给量支撑滚支座12，在进给量支撑滚支座12上铰接有进给量支撑滚15，直角支架13水平架固连的进给量调节杆螺14的下端穿过调整座7的通孔、且与调位螺母连接。

本实用新型的一种简易磨具的工作原理是：通过固定底座20与铰接的调整座7把压力弹簧支撑组件1、摩擦压力预紧调节杆2安装好后，摩擦压力预紧调节杆2通过与其螺纹连接的调位螺母，使压力弹簧支撑杆17压缩压力弹簧9于合适的位置，并使压力弹簧支撑组件1具有适度的张紧力。再安装磨削电动磨头位移座4和磨削进给量调节器3。检查各部件安装好后，把本实用新型的一种简易磨安装在被加工的滚圈或导轮相接触的前方或后方的滚筒支架上，在有一定的摩擦压力预紧力下，微调磨削进给量调节器3，调整好角度和电动磨具进给量，对滚圈或导轮进行加工或者维修。可更换不同的磨片或工具，加工不同的工件。

以上所述只是本实用新型的优选实施方式，应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应是为本实用新型的保护范围。
