一种倒角磨头的制作方法

本实用新型属于加工制造设备技术领域，具体说涉及一种用于对物体边缘的棱角进行倒角打磨的倒角磨头。

背景技术：

在制造加工完成的各种工件，往往需要对其边缘进行倒角打磨，传统的方法，利用手工进行打磨，这样打磨效率低。

为了提高加工效率，在申请日为2015年10月26日，申请号为201520831201.6的中国实用新型公开了一种倒角打磨装置，包括机架以及安装在机架上螺杆支架、载物台支架、螺杆、载物台、打磨机和气缸，所述的螺杆通过轴承转动的安装在两个螺杆支架上，该螺杆的一端安装有转动手轮；所述的载物台支架通过连接板与螺杆连接，滑动的安装在机架上；所述的连接板上设置有与螺杆配合的螺纹孔，该载物台通过定位机构安装在载物台支架的上部；所述的打磨机和气缸均倾斜的安装在机架上，打磨机通过打磨气缸驱动。上述倒角打磨装置可以根据工件的形状进行适时调整，方便工件的输送和打磨，提高了打磨效率和打磨效果。但是，上述打磨装置对于需要倒角的角度，不能进行准确度量，往往需要凭工作人员的经验进行，因此产品的规格不统一，产品质量需要进一步提高。

技术实现要素：

本实用新型的目的在于克服现有技术中打磨装置倒角的角度不准确的技术问题，提供一种可以准确调节打磨装置倒角角度的倒角磨头，以进一步提高产品质量。

为了解决上述技术问题，本实用新型提供了一种倒角磨头，包括支架和在支架上设置的电机固定架，在电机固定架上设置电机，在电机驱动轴上设置金钢磨砂头，在支架上设置精确调节电机固定架转动角度的调节部件，调节部件与电机固定架连接。

上述的一种倒角磨头，所述的调节部件设置为旋转气缸。

上述的一种倒角磨头，所述的调节部件设置为转动轮，在所述的转动轮上设置角度调节块，所述的转动轮与角度调节块固定连接，在所述的角度调节块的两侧设置角度调节块锁紧机构。

上述的一种倒角磨头，所述的锁紧机构设置为螺栓。

上述的一种倒角磨头，在机架上设置量角器，在角度调节块上设置指针。

上述的一种倒角磨头，在电机固定架上设置避震部件。

与现有技术相比，本实用新型的有益效果在于：1、通过设置精确调节电机固定架转动角度的调节部件，可以准确调节金钢磨砂头的角度；2、通过设置角度调节块，指针和量角器，使金钢磨砂头打磨角度通过直观数据进行读数，使金钢磨砂头打磨角度更准确；3、通过设置避震部件，可以防止支架震动，使金钢磨砂头打磨质量更好，提高产品质量。

附图说明

图1是本实用新型主视图。

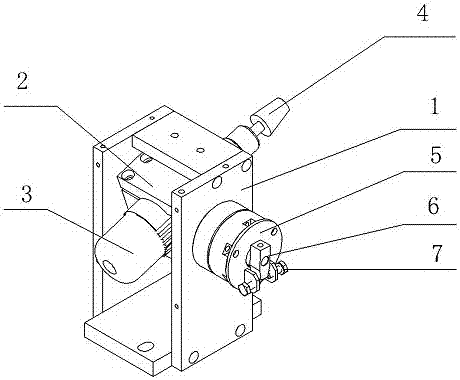

图2是本实用新型立体图。

图3是本实用新型分解结构示意图。

附图标号说明：1-支架、2-电机固定架、3-电机、4-金钢磨砂头、5-转动轮、6-角度调节块、7-锁紧机构、8-量角器、9指针。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

实施例1，如图1至图3所示的一种倒角磨头，包括支架1和在支架1上设置的电机固定架2，在电机固定架2上设置电机3，在电机3驱动轴上设置金钢磨砂头4，这样电机3这可以驱动金钢磨砂头4转动，对接近金钢磨砂头4的工件进行倒角打磨；在支架1上设置精确调节电机固定架2转动角度的调节部件，调节部件与电机固定架2连接，调节部件可以精确调节金钢磨砂头4的倾斜角度，从而准确调节工件边缘的打磨角度。作为一种实施例，该调节部件设置为旋转气缸，通过旋转气缸中旋转角度，进行控制电机固定架2转动角度。

作为另一种实施例，该调节部件设置为转动轮5，在转动轮5一侧设置角度调节块6，转动轮5与角度调节块6固定连接，在转动轮5一侧设置多边形销轴，该多边形销轴与电机固定架2连接；在角度调节块6的两侧设置角度调节块锁紧机构7，例如，锁紧机构7设置为螺栓，当角度调节块6转动后，带动转动轮5转动一定角度，从而带动电机固定架2转动，因此对金钢磨砂头4的角度进行调节，当调节完成后，再利用锁紧机构7把角度调节块6锁紧，就可以防止电机固定架2转动；为了使锁紧机构7进一步锁紧，角度调节块6与锁紧机构7相对处设置有倾斜面。

为了更直观地调节金钢磨砂头4的转动角度，在机架上设置量角器8，在角度调节块6上设置指针9，指针9指向量角器8，用于指示角度调节块6的偏转角度。

作为本实用新型的进一步改进措施，在电机固定架2上设置避震部件，可以防止金钢磨砂头4在打磨时因为强震动而造成支架1抖动，也可以进一步提高打磨质量。

上面结合附图对本实用新型实施方式作了详细说明，但是本实用新型并不限于上述实施方式，对于本领域普通技术人员来说，还可以在不脱离本实用新型的前提下作若干变型和改进，这些也应视为属于本实用新型的保护范围。
