一种实时荧光定量实验用样品放置架的制作方法

本实用新型涉及样品放置架技术领域，具体为一种实时荧光定量实验用样品放置架。

背景技术：

实时荧光定量pcr(quantitativereal-timepcr)是一种在dna扩增反应中，以荧光化学物质测每次聚合酶链式反应(pcr)循环后产物总量的方法。通过内参或者外参法对待测样品中的特定dna序列进行定量分析的方法。·

real-timepcr是在pcr扩增过程中，通过荧光信号，对pcr进程进行实时检测。由于在pcr扩增的指数时期，模板的ct值和该模板的起始拷贝数存在线性关系，所以成为定量的依据。而在进行实时荧光定量实验时，需要对样品进行保存，从而需要使用到样品放置架。

现有专利号为cn201720210826.x新型实验样品放置架，该装置在使用时，放置不稳定，且受到震动不安全，使用不方便，现有一种实时荧光定量实验用样品放置架达到插合固定的目的。

技术实现要素：

本实用新型的目的在于提供一种实时荧光定量实验用样品放置架，以解决上述背景技术中提到的装置在使用时，放置不稳定，且受到震动不安全，使用不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种实时荧光定量实验用样品放置架，包括外壳体，所述外壳体上设有箱盖，且箱盖下端设有支撑脚垫，所述外壳体前端设有前盖板，且外壳体内设有放置架，所述放置架内设有放置孔，且放置孔内设有存料管，所述存料管与放置孔呈插合连接，且放置孔于放置架内呈等距平行位置分布，所述放置架外壁设有连接架，且连接架于放置架内呈网状机构分布，所述放置孔内设有垫块，且垫块呈环形位置分布，所述垫块为海绵材质。

优选的，所述外壳体内壁开设有滑槽，所述放置架两侧设有滑块，且放置架通过滑块在滑槽内与外壳体呈滑动插合连接。

优选的，所述箱盖通过第二连接活页与外壳体呈翻转活动连接，且箱盖内设有封闭板，所述封闭板通过弹簧与箱盖呈弹性伸缩活动连接，且封闭板的形状与放置架的开口形状相匹配，所述箱盖通过封闭板与放置架挤压密封连接，且箱盖通过磁力块与外壳体呈磁力固定连接。

优选的，所述前盖板通过第一连接活页与外壳体呈翻转活动连接，且前盖板与外壳体呈直线位置分布，所述外壳体上设有磁力片，且外壳体通过磁力片与前盖板呈磁力固定连接。

优选的，所述前盖板上开设有收纳槽，且收纳槽内设有把手，所述把手的形状与收纳槽的形状相匹配，且把手通过转轴与收纳槽呈折叠活动连接。

优选的，所述支撑脚垫于外壳体下端呈对称位置分布，且支撑脚垫为吸盘结构。

与现有技术相比，本实用新型的有益效果是：该实时荧光定量实验用样品放置架的放置架内设有放置孔，且放置孔内设有插合有存料管，而放置孔外壁设有连接架，并且连接架呈网状机构，从而使得放置孔可以通过连接架进行更稳固，并且放置孔内设有垫块，且垫块为环形分布的海绵材质，这样使得存料管可以通过垫块进行弹性缓冲，使用更方便。

附图说明

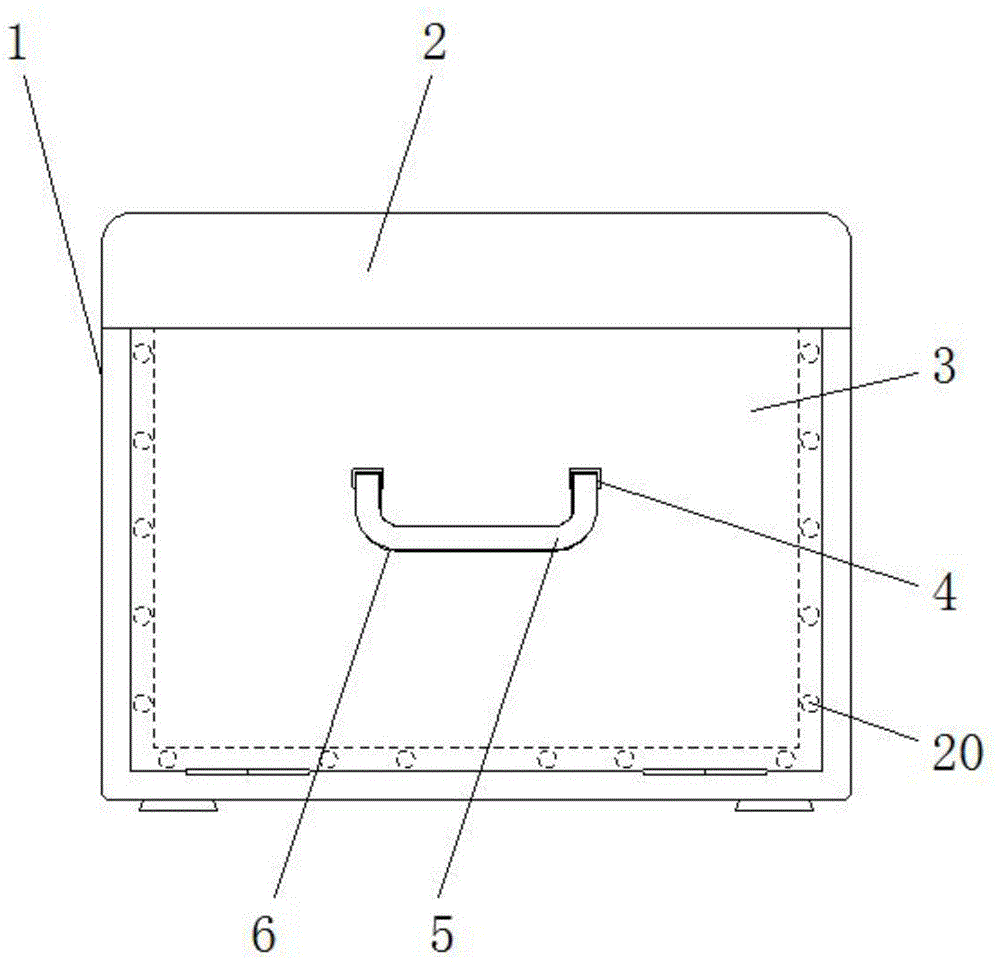

图1为本实用新型一种实时荧光定量实验用样品放置架正视图；

图2为本实用新型一种实时荧光定量实验用样品放置架剖面图；

图3为本实用新型一种实时荧光定量实验用样品放置架侧视展开图；

图4为本实用新型一种实时荧光定量实验用样品放置架放置架俯视图；

图5为本实用新型一种实时荧光定量实验用样品放置架图2中a处放大图。

图中：1、外壳体，2、箱盖，3、前盖板，4、转轴，5、把手，6、收纳槽，7、封闭板，8、弹簧，9、磁力块，10、支撑脚垫，11、放置架，12、第一连接活页，13、第二连接活页，14、放置孔，15、连接架，16、存料管，17、垫块，18、滑块，19、滑槽，20、磁力片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种实时荧光定量实验用样品放置架，包括外壳体1、箱盖2、前盖板3、转轴4、把手5、收纳槽6、封闭板7、弹簧8、磁力块9、支撑脚垫10、放置架11、第一连接活页12、第二连接活页13、放置孔14、连接架15、存料管16、垫块17、滑块18、滑槽19和磁力片20，外壳体1上设有箱盖2，且箱盖2下端设有支撑脚垫10，外壳体1内壁开设有滑槽19，放置架11两侧设有滑块18，且放置架11通过滑块18在滑槽19内与外壳体1呈滑动插合连接，这样使得该装置的放置架11可以拆装更方便，箱盖2通过第二连接活页13与外壳体1呈翻转活动连接，且箱盖2内设有封闭板7，封闭板7通过弹簧8与箱盖2呈弹性伸缩活动连接，且封闭板7的形状与放置架11的开口形状相匹配，箱盖2通过封闭板7与放置架11挤压密封连接，且箱盖2通过磁力块9与外壳体1呈磁力固定连接，这样使得该装置可以将放置架11进行密封处理，使用更方便，支撑脚垫10于外壳体1下端呈对称位置分布，且支撑脚垫10为吸盘结构，这样使得该装置可以通过支撑脚垫10进行吸附固定，外壳体1前端设有前盖板3，且外壳体1内设有放置架11，前盖板3通过第一连接活页12与外壳体1呈翻转活动连接，且前盖板3与外壳体1呈直线位置分布，外壳体1上设有磁力片20，且外壳体1通过磁力片20与前盖板3呈磁力固定连接，这样使得该装置可以通过前盖板3进行限位固定，前盖板3上开设有收纳槽6，且收纳槽6内设有把手5，把手5的形状与收纳槽6的形状相匹配，且把手5通过转轴4与收纳槽6呈折叠活动连接，这样使得该装置的把手5方便使用，方便打开前盖板3，放置架11内设有放置孔14，且放置孔14内设有存料管16，存料管16与放置孔14呈插合连接，且放置孔14于放置架11内呈等距平行位置分布，放置架11外壁设有连接架15，且连接架15于放置架11内呈网状机构分布，放置孔14内设有垫块17，且垫块17呈环形位置分布，垫块17为海绵材质。

工作原理：在使用该实时荧光定量实验用样品放置架时，首先将该装置取出，然后将该装置放置在桌面上，接着将该装置通过外壳体1下端的支撑脚垫10与桌面进行吸附固定，然后将该装置的箱盖2和前盖板3分别通过第二连接活页13和第一连接活页12进行翻转打开，接着将放置架11取出，然后将放置架11通过滑块18和滑槽19的配合滑动插入到外壳体1中，接着将储存有物料的存料管16插入到放置孔14中，并且通过垫块17可以将存料管16挤压固定，并且过垫块17可以起到缓冲的作用，而可以进行多组的存料管16存放，然后将该装置的前盖板3闭合，并且通过箱盖2的闭合，使得其内部的封闭板7在弹簧8的作用下进行挤压密封，而在前盖板3需要打开时，可以将把手5通过转轴4在收纳槽6中翻转取出，使用更方便，这就是该实时荧光定量实验用样品放置架的使用过程。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
