一种农用机械用防陷结构的制作方法

本发明涉及农业机械技术领域，尤其是涉及一种农用机械用防陷结构。

背景技术：

农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等。

现有的农业机械在使用时，通常会在泥地或土质较为松软的土地上运行时，由于农业机械一般体积较大，重量较大，容易陷在泥地或土质较为松软的土地上，但现有的农业机械为了防止陷在泥地或土质较为松软的土地上，通常会将移动轮换为防陷轮，但防陷轮在使用时只适用于泥地或土质较为松软的土地上，不适合在水泥或沥青路面行走。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种农用机械用防陷结构。

本发明的技术方案是这样实现的：

一种农用机械用防陷结构，包括安装板，所述安装板中间位置贯穿安装有安装轴套，所述安装轴套轴线位置贯穿设置有安装轴孔，所述安装轴孔内部通过销键安装有连接轴，所述连接轴的另一端与农业机械的轮子固定连接，所述安装板外端面设置有呈圆周阵列的防陷爪，所述防陷爪的延伸端与其圆周阵列中心的距离与农业机械的轮子半径相对应。

进一步的，所述安装板与所述安装轴套之间安装有呈圆周阵列的加强筋，所述加强筋位于远离农业机械轮子的一侧。

进一步的，所述防陷爪包括加强管，所述加强管延伸端成型有加宽端，所述加强管安装端开设有安装槽，所述加强管通过所述安装槽安装在所述安装板外端面上。

进一步的，所述加强管的截面为圆形、椭圆形、方形或多边形。

进一步的，所述加宽端为弯曲结构。

进一步的，所述安装轴套远离农业机械轮子的一端设置有限位轴孔，所述限位轴孔与所述安装轴孔同轴，且所述限位轴孔内安装有用于对安装在所述安装轴孔内的所述连接轴进行限位固定的限位块。

采用了上述技术方案，本发明的有益效果为：该一种农用机械用防陷结构能够在农业机械在泥地或土质较为松软的土地上运行时，起到防陷的操作，同时不影响农业机械在水泥或沥青路面上运行，装置结构简单，装置安装在农业机械的轮子外侧，便于拆装。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

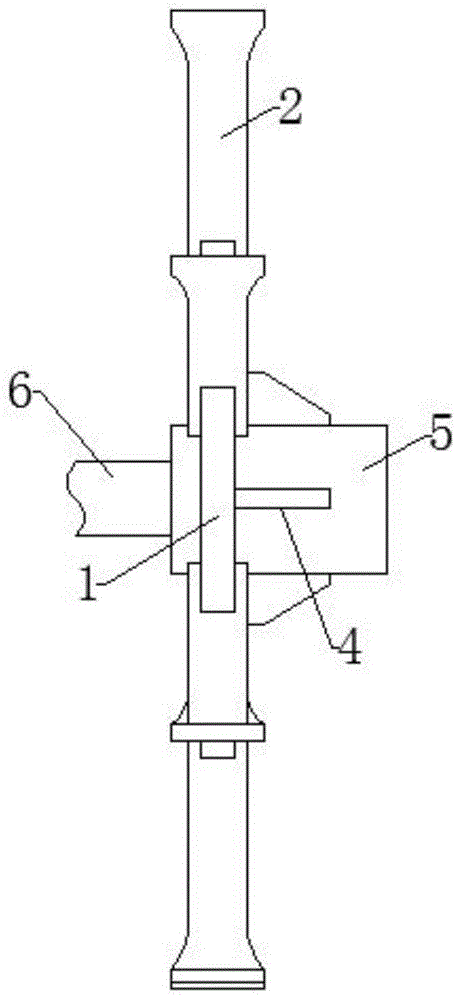

图1是本发明的左视图；

图2是本发明的主视图；

图3是本发明的防陷爪结构简图。

附图标记说明如下：

1、安装板；2、防陷爪；201、加强管；202、加宽端；203、安装槽；3、安装轴孔；4、加强筋；5、安装轴套；6、连接轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-3所示，一种农用机械用防陷结构，包括安装板1，所述安装板1中间位置贯穿焊接有安装轴套5，所述安装轴套5轴线位置贯穿开设有安装轴孔3，所述安装轴孔3内部通过销键安装有连接轴6，所述连接轴6的另一端与农业机械的轮子固定连接，所述安装板1外端面焊接有呈圆周阵列的防陷爪2，所述防陷爪的数量可为3个、4个、5个、6个、8个，所述防陷爪2的延伸端与其圆周阵列中心的距离与农业机械的轮子半径相对应。

本实施例中，所述安装板1与所述安装轴套5之间焊接有呈圆周阵列的加强筋4，所述加强筋4位于远离农业机械轮子的一侧，这样设置能够通过所述加强筋4提高所述安装轴套5与所述安装板1之间的安装稳定性。

本实施例中，所述防陷爪2包括加强管201，所述加强管201延伸端成型有加宽端202，所述加强管201安装端开设有安装槽203，所述加强管201通过所述安装槽203安装在所述安装板1外端面上，这样设置能够通过所述加宽端202增加对地面的接触面积，同时由于所述加宽端202厚度较薄，方便插入泥地或土质较为松软的土地内，进而实现防陷。

本实施例中，所述加强管201的截面为圆形、椭圆形、方形或多边形。

本实施例中，所述加宽端202为弯曲结构，这样设置能够通过弯曲结构方便所述加宽端202插入土壤中，减少插入阻力。

本实施例中，所述安装轴套5远离农业机械轮子的一端开设有限位轴孔，所述限位轴孔与所述安装轴孔3同轴，且所述限位轴孔内安装有用于对安装在所述安装轴孔3内的所述连接轴6进行限位固定的限位块，所述限位块通过螺纹与所述连接轴6相连接，这样设置能够通过所述限位块提高所述连接轴6与所述安装轴套5之间的安装稳定性，同时保证装置能够通过所述连接轴6与农业机械轮子可同步转动。

使用时，将装置通过所述连接轴6安装在农业机械轮子的外侧，当农业机械运行时，装置与农业机械的轮子同步转动，当农业机械运行至泥地或土质较为松软的土地上时，所述防陷爪2依次插入地面内进行滚动，防止农业机械的轮子在滚动时出现摩擦力不足引起的下陷或无法移动的情况，避免农业机械无法在泥地或土质较为松软的土地上运行的情况。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

1.一种农用机械用防陷结构，其特征在于：包括安装板(1)，所述安装板(1)中间位置贯穿安装有安装轴套(5)，所述安装轴套(5)轴线位置贯穿设置有安装轴孔(3)，所述安装轴孔(3)内部通过销键安装有连接轴(6)，所述连接轴(6)的另一端与农业机械的轮子固定连接，所述安装板(1)外端面设置有呈圆周阵列的防陷爪(2)，所述防陷爪(2)的延伸端与其圆周阵列中心的距离与农业机械的轮子半径相对应。

2.根据权利要求1所述一种农用机械用防陷结构，其特征在于：所述安装板(1)与所述安装轴套(5)之间安装有呈圆周阵列的加强筋(4)，所述加强筋(4)位于远离农业机械轮子的一侧。

3.根据权利要求1所述一种农用机械用防陷结构，其特征在于：所述防陷爪(2)包括加强管(201)，所述加强管(201)延伸端成型有加宽端(202)，所述加强管(201)安装端开设有安装槽(203)，所述加强管(201)通过所述安装槽(203)安装在所述安装板(1)外端面上。

4.根据权利要求3所述一种农用机械用防陷结构，其特征在于：所述加强管(201)的截面为圆形、椭圆形、方形或多边形。

5.根据权利要求3所述一种农用机械用防陷结构，其特征在于：所述加宽端(202)为弯曲结构。

6.根据权利要求1所述一种农用机械用防陷结构，其特征在于：所述安装轴套(5)远离农业机械轮子的一端设置有限位轴孔，所述限位轴孔与所述安装轴孔(3)同轴，且所述限位轴孔内安装有用于对安装在所述安装轴孔(3)内的所述连接轴(6)进行限位固定的限位块。

技术总结
本发明公开了一种农用机械用防陷结构，包括安装板，所述安装板中间位置贯穿安装有安装轴套，所述安装轴套轴线位置贯穿设置有安装轴孔，所述安装轴孔内部通过销键安装有连接轴，所述连接轴的另一端与农业机械的轮子固定连接，所述安装板外端面设置有呈圆周阵列的防陷爪，所述防陷爪的延伸端与其圆周阵列中心的距离与农业机械的轮子半径相对应。有益效果在于：该一种农用机械用防陷结构能够在农业机械在泥地或土质较为松软的土地上运行时，起到防陷的操作，同时不影响农业机械在水泥或沥青路面上运行，装置结构简单，装置安装在农业机械的轮子外侧，便于拆装。

技术研发人员：于洪军
受保护的技术使用者：于洪军
技术研发日：2020.09.23
技术公布日：2020.12.08
