一种手推车的制作方法

本实用新型涉及搬运工具领域，特别涉及一种手推车。

背景技术：

手推车是以人力推、拉的搬运车辆，虽然手推车物料搬运技术不断发展，但手推车仍作为不可缺少的搬运工具沿用至今。手推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便。手推车包括车体、车轮、安装在车体内部的转向轴承，手推车使用过程中，随着使用时间变长、杂物进入等原因造成磨损后，由于转向轴承不可拆卸，只能更换整手推车，限制了手推车的使用寿命。

技术实现要素：

本实用新型的目的是提供一种手推车，具有可拆卸转向轴承的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种手推车，包括车体、设置于车体底部的转向轴承、连接于所述转向轴承外圈的车轮，所述车体底部设有供所述转向轴承内圈滑移进入的固定轴，所述固定轴向下延伸设有螺纹杆、螺纹连接于所述螺纹杆且抵接于所述轴承内圈下端面的螺母。

通过采用上述技术方案，转向轴承磨损后，旋转螺母将螺母从螺纹杆上取下，此时将转向轴承沿固定轴向下滑移出去，取下转向轴承和连接于转向轴承外圈的车轮；安装时，将转向轴承从固定轴底端滑入，将螺母套设于螺纹杆上且旋转螺母，使螺母上端面抵接于轴承内圈，从而将转向轴承轴向固定于所述车体底部，达到可拆卸转向轴承的作用，能方便的拆卸和检查维修转向轴承，延长手推车的使用寿命。

本实用新型的进一步设置为：所述螺母还包括一体设于所述螺母上端面的垫圈，所述垫圈向外延伸覆盖所述转向轴承下端面。

通过采用上述技术方案，安装转向轴承时，垫圈不仅抵接于转向轴承内圈，而且覆盖于转向轴承下端面，避免杂物进入转向轴承内，减少转向轴承的磨损，延长手推车的使用寿命。

本实用新型的进一步设置为：所述转向轴承上设有焊接于所述转向轴承外圈且分布于所述车轮两侧的一对支撑板，所述车轮设有转动连接于所述车轮中部且两端固定连接于所述支撑板上的中轴。

通过采用上述技术方案，车轮通过中轴连接于支撑板，支撑板焊接于轴承外圈，使车轮连接于轴承外圈，能360度转动，实现由转动轴承带动车轮万向转动的效果。

本实用新型的进一步设置为：所述车体还包括设置于车体底部且带有用于安装所述转向轴承的安装孔的安装座，所述安装座上还设有用于紧固所述安装座和所述车体的螺钉，所述固定轴位于所述安装孔内。

通过采用上述技术方案，通过安装座的设置，不仅能拆装转向轴承，而且能将安装座、转向轴承、车轮一起进行拆卸，在维修时间较短的情况下进行模块化的拆卸和安装安装座，缩短安装时间，提高手推车的维修效率。

本实用新型的进一步设置为：所述车体上端还设有固定连接于车体上端面的防滑垫。

通过采用上述技术方案，使用时将货物放置于防滑垫中，避免在推动过程中货物的相对滑动，减少转向轴承受到的径向力，避免转向轴承的磨损，使更换的转向轴承使用寿命更长。

本实用新型的进一步设置为：所述防滑垫用胶水黏合于所述车体上端面。

通过采用上述技术方案，使防滑垫固定在车体上，不会相对于车体滑动，起到防滑的作用。

本实用新型的进一步设置为：所述手推车包括固定连接于车体两侧的扶手，所述扶手与所述车体上端面呈45度角。

通过采用上述技术方案，推动时通过扶手人体与手推车之间存在一定的安全距离，避免货物滑落砸到使用者，使用更加安全。

本实用新型的进一步设置为：所述扶手焊接于所述车体侧壁。

通过采用上述技术方案，扶手与车体之间更加牢固，使手推车能推动较重的货物。

本实用新型的进一步设置为：所述车体上设有下端焊接于所述车体侧壁且上端焊接于所述扶手的支撑杆。

通过采用上述技术方案，使扶手与车体之间固定的更加牢固，避免使用过程中扶手的脱落。

综上所述，本实用新型具有以下有益效果：支撑板焊接于转向轴承外圈，使车轮与转向轴承之间连接的更加牢固，能承受较大的作用力，增强手推车的承重能力，放置于车体上端面的防滑垫不仅有防滑的作用，将货物放置于车体中，减少货物对车体上端面的摩擦和划痕，达到保护车体的作用；通过转向轴承和安装座均可拆卸的的结构，使维修人员能根据实际情况拆卸和更换磨损的转向轴承或安装座，降低手推车的维修成本。

附图说明

图1是本实用新型的结构示意图；

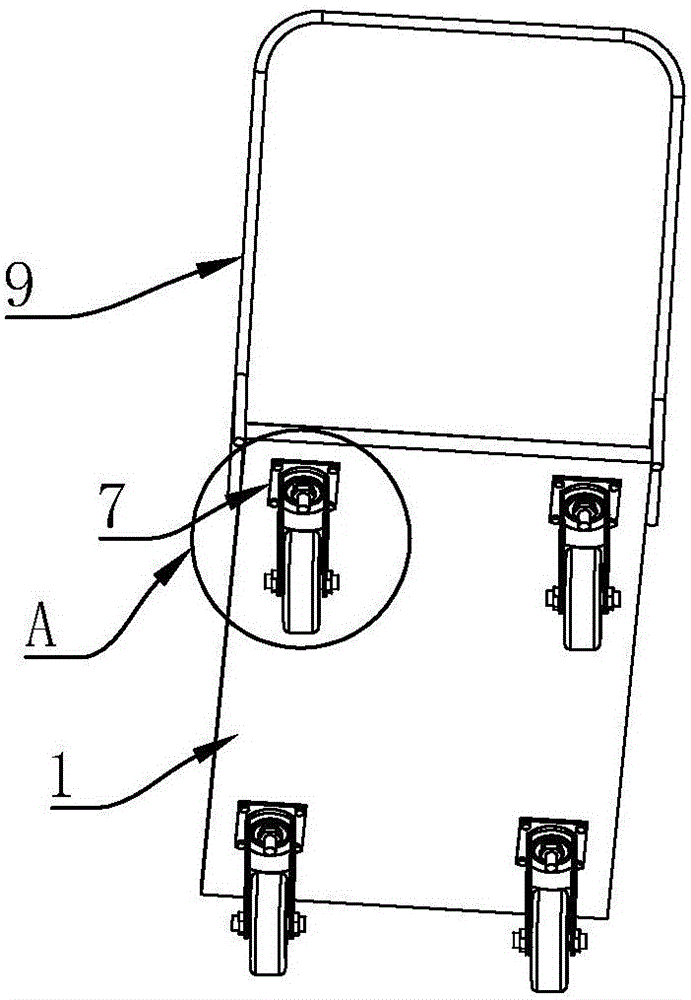

图2是本实用新型的底部结构示意图;

图3是本实用新型的A部位的结构示意图;

图4是本实用新型的转向轴承、固定轴与车轮的位置关系示意图。

图中：1、车体；2、转向轴承；3、车轮；31、中轴；4、固定轴；5、螺纹杆；51、螺母；511、垫圈；6、支撑板；7、安装座；71、安装孔；8、防滑垫；9、扶手；10、支撑杆。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

一种手推车，如图1所示，体1侧壁上还设有竖直的支撑杆10，支撑杆10下端焊接于车体1侧壁，上端焊接于支撑杆10上。扶手9与车体1的上端面呈45度角，使使用者与车体1之间存在一定的安全距离。

如图1所示，车体1还设有一层覆盖于车体1上端面的防滑垫8，防滑垫8通过胶水黏合在车体1的上端面。如图2到图4所示，车体1的底部四个角落分别设有安装座7，安装座7通过四个螺钉固定在车体1上，安装座7内设有安装孔71，安装孔71的内壁设有竖直向下的固定轴4，转向轴承2套设于固定轴4上，固定轴4下端还延伸设有螺纹杆5，螺纹杆5上螺纹连接有螺母51，螺母51上还包括一体设置于螺母51上端面的垫圈511，垫圈511抵接于转向轴承2内圈且向外延伸，覆盖整个转向轴承2下端面，防止杂物进入。

如图4所示，转向轴承2的外圈上还焊接有一对支撑板6，支撑板6中间设置有车轮3，车轮3中部设有一根中轴31，中轴31上套设有转动轴承，转动轴承的内圈过盈配合于中轴31，转动轴承的外圈固定连接于车轮3中，中轴31的两端固定在支撑板6上。
