折叠式履带助力快递运输装置的制作方法

本实用新型涉及一种折叠式履带助力快递运输装置。

背景技术：

现有的快递助力装置大多数采用小推车形式，不仅体积大，上楼上坡困难，而且需消耗大量人力。

技术实现要素：

鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种折叠式履带助力快递运输装置，不仅结构设计合理，而且高效便捷。

为了解决上述技术问题，本实用新型的技术方案是：一种折叠式履带助力快递运输装置，包括机架，所述机架包含底板、前挡板以及后挡板，所述前挡板与后挡板均与底板相铰接，所述前挡板的前面底端铰接有可折叠的履带组件，所述前挡板的前面顶端铰接有液压推杆，所述液压推杆的伸缩端与履带组件的中部相铰接，所述底板的底部设置有万向轮。

优选的，所述前挡板与底板的铰接点高于后挡板与底板的铰接点。

优选的，所述前挡板与履带组件的夹角范围为15度~90度。

与现有技术相比，本实用新型具有以下有益效果：本实用新型结构设计简单、紧凑、合理，可以利用履带组件进行助力，还可以根据实际情况调节履带组件的角度，甚至可以将履带组件折叠，另外机架也可以进行折叠，灵活性好，适用性高，高效便捷。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

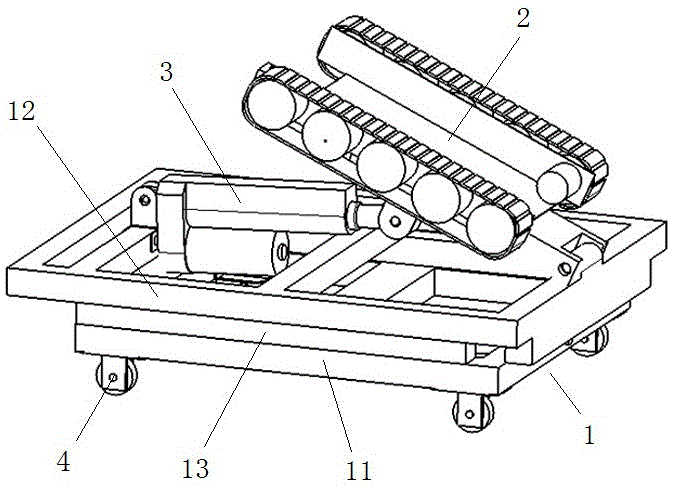

图1为本实用新型实施例的展开状态示意图。

图2为本实用新型实施例的闭合状态示意图。

图中：1-机架，11-底板，12-前挡板，13-后挡板，2-履带组件，3-液压推杆，4-万向轮。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。

如图1~2所示，一种折叠式履带助力快递运输装置，包括机架1，所述机架1包含底板11、前挡板12以及后挡板13，所述前挡板12与后挡板13均与底板11相铰接，所述前挡板12的前面底端铰接有可折叠的履带组件2，所述前挡板12的前面顶端铰接有液压推杆3，所述液压推杆3的伸缩端与履带组件2的中部相铰接，所述底板11的底部设置有万向轮4。

在本实用新型实施例中，所述前挡板12与底板11的铰接点高于后挡板13与底板11的铰接点。

在本实用新型实施例中，所述前挡板12与履带组件2的夹角范围为15度~90度。

本实用新型的具体使用过程如下：在水平地面时，手动展开所述机架1，控制所述液压推杆3折叠履带组件2，本实用新型通过所述万向轮4运动；当遇到楼梯或坡道时，控制所述液压推杆3展开履带组件2，可根据楼梯或坡道的倾斜角度，采用所述液压推杆3电动调节履带组件2的倾斜角度，从而利用所述履带组件2进行助力，并用手拉着起到导向作用。本实用新型可折叠，折叠后体积小，方便携带，展开后便于物品存放运输，防止脱落。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可以得出其他各种形式的折叠式履带助力快递运输装置。凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
