一种机房搬运蓄电池的折叠拉车的制作方法

本实用新型是一种机房搬运蓄电池的折叠拉车，属于机房搬运蓄电池的折叠拉车领域。

背景技术：

机房内所安装的蓄电池绝大部分都是免维护铅酸蓄电池，这种电池重量比较重，在机房内搬运过程中，必须使用推车或其他运输工具进行搬运。

现有技术公开了申请号为：201420643679.1的一种机房搬运蓄电池的折叠拉车，包括由前边框、后边框、左边框和右边框组成的支撑框架和安装在支撑框架上的行走轮，左边框和右边框之间设置有编织网，前边框和后边框呈平行布设；前边框由第一中边框以及铰接于第一中边框左右两侧的第一左边框和第一右边框组成，后边框由第二中边框以及铰接于第二中边框左右两侧的第二左边框和第二右边框组成；左边框与第一左边框和第二左边框之间以及右边框与第一右边框和第二右边框之间均以铰接方式连接；第一中边框上以铰接方式安装有拉手杆。本实用新型结构简单、设计合理且展开及折叠方便、使用效果好，能解决现有蓄电池搬运推车存在的占用空间大、携带及移动不便等问题。但是其不足之处在于蓄电池过重，容易造成车身散架，导致蓄电池掉落破损而引起泄漏的安全事故。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种机房搬运蓄电池的折叠拉车，以解决蓄电池过重，容易造成车身散架，导致蓄电池掉落破损而引起泄漏的安全事故的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种机房搬运蓄电池的折叠拉车，其结构包括防滑把手、机架、加固件、卡槽、承重板、紧固件、转动轮、称重传感器、置物台、横杆、连接杆、调节螺丝、档板，所述防滑把手与机架相连接，所述加固件与卡槽相连接，所述承重板与紧固件相连接，所述紧固件与转动轮相连接，所述称重传感器由弹性体、电阻应变计、惠斯通电路、补偿电路、电缆线、胶粘剂、密封层、外壳组成，所述弹性体设有电阻应变计，所述电阻应变计与惠斯通电路相连接，所述惠斯通电路与补偿电路相连接，所述补偿电路设有电缆线，所述电缆线与胶粘剂相连接，所述胶粘剂与密封层相连接，所述密封层设在外壳内部，所述称重传感器设在置物台内部，所述连接杆设有调节螺丝。

进一步地，所述机架设有加固件。

进一步地，所述卡槽与承重板相连接。

进一步地，所述置物台与横杆相连接。

进一步地，所述横杆与连接杆相连接。

进一步地，所述调节螺丝与档板相连接。

本实用新型设有称重传感器，能够对推车上所承载物体的总重起到一个检测作用，控制在限定的重量内，避免造成车身散架，导致蓄电池掉落破损而引起泄漏的安全事故。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种机房搬运蓄电池的折叠拉车的结构示意图；

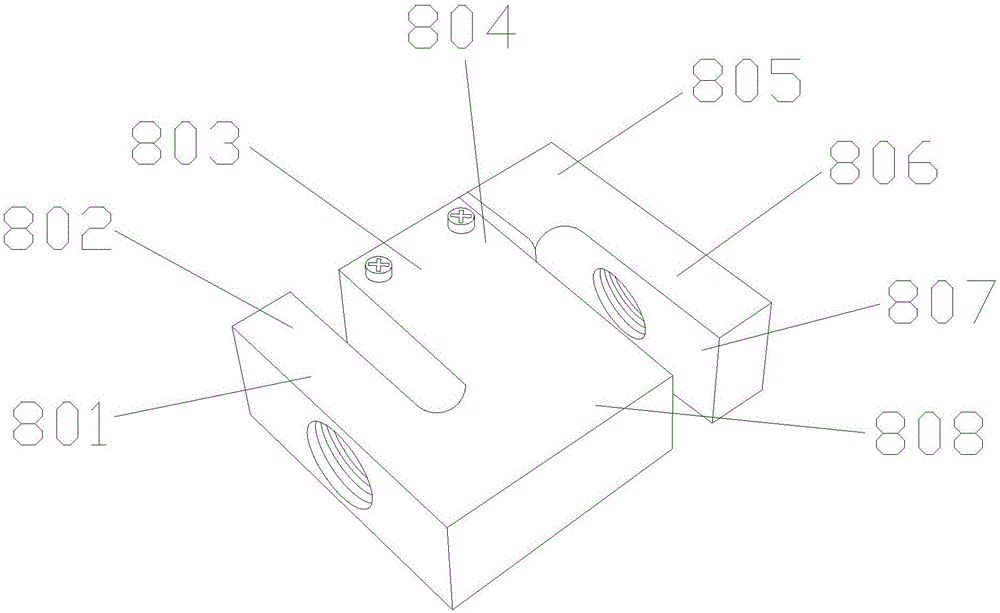

图2为本实用新型的称重传感器示意图。

图中：防滑把手-1、机架-2、加固件-3、卡槽-4、承重板-5、紧固件-6、转动轮-7、称重传感器-8、弹性体-801、电阻应变计-802、惠斯通电路-803、补偿电路-804、电缆线-805、胶粘剂-806、密封层-807、外壳-808、置物台-9、横杆-10、连接杆-11、调节螺丝-12、档板-13。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种机房搬运蓄电池的折叠拉车，其结构包括防滑把手1、机架2、加固件3、卡槽4、承重板5、紧固件6、转动轮7、称重传感器8、置物台9、横杆10、连接杆11、调节螺丝12、档板13，所述防滑把手1与机架2相连接，所述加固件3与卡槽4相连接，所述承重板5与紧固件6相连接，所述紧固件6与转动轮7相连接，所述称重传感器8由弹性体801、电阻应变计802、惠斯通电路803、补偿电路804、电缆线805、胶粘剂806、密封层807、外壳808组成，所述弹性体801设有电阻应变计802，所述电阻应变计802与惠斯通电路803相连接，所述惠斯通电路803与补偿电路804相连接，所述补偿电路804设有电缆线805，所述电缆线805与胶粘剂806相连接，所述胶粘剂806与密封层807相连接，所述密封层807设在外壳808内部，所述称重传感器8设在置物台9内部，所述连接杆11设有调节螺丝12，所述机架2设有加固件3，所述卡槽4与承重板5相连接，所述置物台9与横杆10相连接，所述横杆10与连接杆11相连接，所述调节螺丝12与档板13相连接。

在进行使用时，弹性体801受到所测量的力而产生变形，并使附着其上的电阻应变计802一起变形。通过粘贴电阻应变计802组成惠斯通电路803，并在外加电源的激励下可以将力转换为电信号，通过电缆线805传输出去，从而可以测量力、压力、扭矩、位移、加速度和温度等多种物理量，由此得到所称重物体的重量。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
