一种给袋式水平机可调控夹具的制作方法

本实用新型涉及一种给袋式水平机可调控夹具。

背景技术：

给袋式包装机主要是由打码机、PLC控制系统、开袋引导装置、振动装置、除尘装置、电磁阀、温控仪、真空发生器或真空泵、变频器、输出系统等标准部件组成。主要可选配置为物料计量充填机、工作平台、重量选别秤、物料提升机、振动给料机、成品输送提升机、金属检测机。给袋式包装机它代替了手工包装，为大型企业、中小规模企业实现了包装自动化，操作人员只要将做好的一个一个的袋子，一次性将几百个袋子放在设备的取袋部，设备机械抓会自动的取袋、列印日期、开袋、给计量装置信号计量并落料、封口、输出。客户亦可依据产品包装需求增设开门急停、自动投卡、异常排出等细节功能，包装全过程无需人工作业，有效的为公司提高了生产效率，节约了人工费用及管理费用，大幅降低了成本。而水平给袋式包装机为常用的包装设备之一。

但是目前的水平给袋式包装机的夹板适用性不高，不能满足多种不同大小的包装使用。

技术实现要素：

本实用新型要解决的技术问题是提供一种适用范围广泛的给袋式水平机可调控夹具。

为解决上述问题，本实用新型采用如下技术方案：

一种给袋式水平机可调控夹具，包括夹臂和夹板，所述夹臂上设置有导轨槽，所述夹臂表面为抛光设置，所述夹板上面设置有连接板，所述连接板上设置有卡子，所述卡子位于导轨槽内，所述夹臂和夹板通过导轨槽和卡子滑动连接，所述夹板背面设置有真空吸盘，所述真空吸盘与夹板螺纹连接，所述夹板正面设置有橡胶垫，所述橡胶垫嵌入于夹板设置。

作为优选，所述卡子和导轨槽均呈T字型设置，T字型的结构可以起到一个良好的定位效果。

作为优选，所述夹板与连接板螺栓连接，结构简单，连接可靠，装拆方便。

作为优选，所述连接板与卡子为一体式设置，整体性好，结构稳定，受力性能好。

作为优选，所述橡胶垫为发泡橡胶垫，不仅重量轻盈，而且发泡的结构在使用中会产生一种反抗的作用力，从而可以起到良好的防滑效果。

作为优选，所述夹臂和夹板表面均为镀镍设置，镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，可以起到优秀的防腐效果。

作为优选，所述连接板包含有第一中空板和第二中空板，所述第一中空板和第二中空板铰接连接，整体重量轻盈，而且第一中空板和第二中空板铰接连接有利于拆装，提升便利性。

本实用新型的有益效果为：通过在夹臂上设置有导轨槽，在夹板上面设置有连接板，夹臂和夹板通过导轨槽和卡子滑动连接，连接灵活，再加上在夹板背面设置有真空吸盘，真空吸盘可以吸住夹臂，从而起到良好的定位作用，而且拆装方便，夹臂和夹板滑动连接可以方便使用者调节夹板的间距，从而可以适合多种大小不同的包装袋，此外，卡子和导轨槽均呈T字型设置，T字型的结构可以起到一个良好的定位效果，夹板与连接板螺栓连接，结构简单，连接可靠，装拆方便，连接板与卡子为一体式设置，整体性好，结构稳定，受力性能好，橡胶垫为发泡橡胶垫，不仅重量轻盈，而且发泡的结构在使用中会产生一种反抗的作用力，从而可以起到良好的防滑效果，夹臂和夹板表面均为镀镍设置，镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，可以起到优秀的防腐效果，连接板包含有第一中空板和第二中空板，第一中空板和第二中空板铰接连接，整体重量轻盈，而且第一中空板和第二中空板铰接连接有利于拆装，提升便利性。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种给袋式水平机可调控夹具的局部结构示意图；

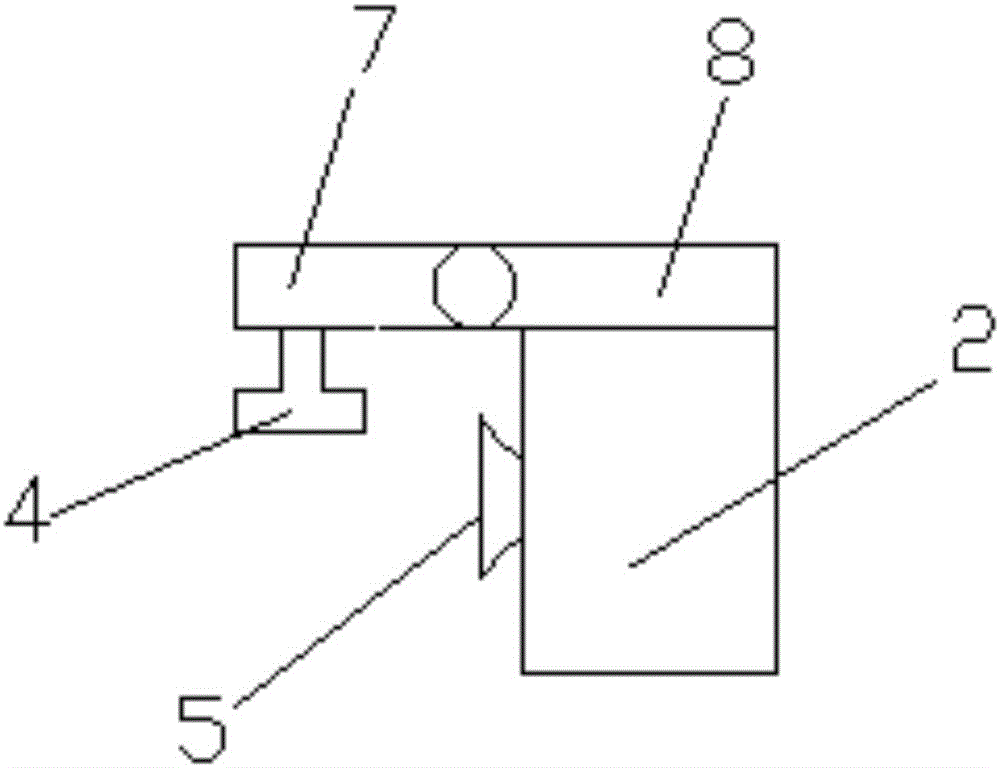

图2为本实用新型一种给袋式水平机可调控夹具的夹板的侧视图。

具体实施方式

实施例1

如图1-2所示，一种给袋式水平机可调控夹具，包括夹臂1和夹板2，所述夹臂1上设置有导轨槽（未图示），所述夹臂1表面为抛光设置，所述夹板2上面设置有连接板3，所述连接板3上设置有卡子4，所述卡子4位于导轨槽内，所述夹臂1和夹板2通过导轨槽和卡子4滑动连接，所述夹板2背面设置有真空吸盘5，所述真空吸盘5与夹板2螺纹连接，拆装灵活，可以方便使用者更换，所述夹板2正面设置有橡胶垫6，所述橡胶垫6嵌入于夹板2设置，整体性好，结构稳定，连接可靠，通过在夹臂1上设置有导轨槽，在夹板2上面设置有连接板3，夹臂1和夹板2通过导轨槽和卡子4滑动连接，连接灵活，再加上在夹板2背面设置有真空吸盘5，真空吸盘5可以吸住夹臂1，夹臂1表面光滑，有利于真空吸盘5吸附，从而起到良好的定位作用，而且拆装方便，夹臂1和夹板2滑动连接可以方便使用者调节夹板2的间距，从而可以适合多种大小不同的包装袋。

本实施例的有益效果为：通过在夹臂上设置有导轨槽，在夹板上面设置有连接板，夹臂和夹板通过导轨槽和卡子滑动连接，连接灵活，再加上在夹板背面设置有真空吸盘，真空吸盘可以吸住夹臂，从而起到良好的定位作用，而且拆装方便，夹臂和夹板滑动连接可以方便使用者调节夹板的间距，从而可以适合多种大小不同的包装袋。

实施例2

如图1-2所示，一种给袋式水平机可调控夹具，包括夹臂1和夹板2，所述夹臂1上设置有导轨槽（未图示），所述夹臂1表面为抛光设置，所述夹板2上面设置有连接板3，所述连接板3上设置有卡子4，所述卡子4位于导轨槽内，所述夹臂1和夹板2通过导轨槽和卡子4滑动连接，所述夹板2背面设置有真空吸盘5，所述真空吸盘5与夹板2螺纹连接，拆装灵活，可以方便使用者更换，所述夹板2正面设置有橡胶垫6，所述橡胶垫6嵌入于夹板2设置，整体性好，结构稳定，连接可靠，所述卡子4和导轨槽均呈T字型设置，T字型的结构可以起到一个良好的定位效果，所述夹板2与连接板3螺栓连接，结构简单，连接可靠，装拆方便，所述连接板3与卡子4为一体式设置，整体性好，结构稳定，受力性能好，所述橡胶垫6为发泡橡胶垫，不仅重量轻盈，而且发泡的结构在使用中会产生一种反抗的作用力，从而可以起到良好的防滑效果，所述夹臂1和夹板2表面均为镀镍设置，镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，可以起到优秀的防腐效果，所述连接板3包含有第一中空板7和第二中空板8，所述第一中空板7和第二中空板8铰接连接，整体重量轻盈，而且第一中空板7和第二中空板8铰接连接有利于拆装，提升便利性，通过在夹臂1上设置有导轨槽，在夹板2上面设置有连接板3，夹臂1和夹板2通过导轨槽和卡子4滑动连接，连接灵活，再加上在夹板2背面设置有真空吸盘5，真空吸盘5可以吸住夹臂1，夹臂1表面光滑，有利于真空吸盘5吸附，从而起到良好的定位作用，而且拆装方便，夹臂1和夹板2滑动连接可以方便使用者调节夹板2的间距，从而可以适合多种大小不同的包装袋。

本实施例的有益效果为：通过在夹臂上设置有导轨槽，在夹板上面设置有连接板，夹臂和夹板通过导轨槽和卡子滑动连接，连接灵活，再加上在夹板背面设置有真空吸盘，真空吸盘可以吸住夹臂，从而起到良好的定位作用，而且拆装方便，夹臂和夹板滑动连接可以方便使用者调节夹板的间距，从而可以适合多种大小不同的包装袋，卡子和导轨槽均呈T字型设置，T字型的结构可以起到一个良好的定位效果，夹板与连接板螺栓连接，结构简单，连接可靠，装拆方便，连接板与卡子为一体式设置，整体性好，结构稳定，受力性能好，橡胶垫为发泡橡胶垫，不仅重量轻盈，而且发泡的结构在使用中会产生一种反抗的作用力，从而可以起到良好的防滑效果，夹臂和夹板表面均为镀镍设置，镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，可以起到优秀的防腐效果，连接板包含有第一中空板和第二中空板，所述第一中空板和第二中空板铰接连接，整体重量轻盈，而且第一中空板和第二中空板铰接连接有利于拆装，提升便利性。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
