一种包装设备的制作方法

本实用新型涉及包装设备技术领域，具体为一种包装设备。

背景技术：

目前，包装设备就是把产品包装起来的机器，起着保护，美观的作用， 包装设备主要分两个方面，流水线式整体生产包装和产品外围包装设备，包装设备的种类繁多，分类方法很多，从不同的观点出发可有多种，按产品状态分，有液体、块状、散粒体包装设备；按包装作用分，有内包装、外包包装设备；按包装行业分，有食品、日用化工、纺织品等包装设备；按包装工位分，有单工位、多工位包装设备；按自动化程度分，有半自动、全自动包装设备等。

然而现有的包装设备在使用过程中存在着一些不足之处，物料在进入料斗后直接进行包装，无法进行筛选，产品质量无法保证，同时出料口由于物料进入过多，容易发生堵塞现象，影响工作进度，控制比较麻烦。

技术实现要素：

本实用新型的目的在于提供一种包装设备，以解决上述背景技术中提出的物料无法筛选和包装物料多少无法控制的问题。

为实现上述目的，本实用新型提供如下技术方案：一种包装设备，包括包装设备本体和透明装置门，所述包装设备本体的下方安装有工作台，且工作台的下方安装有包装袋，所述工作台的上方安装有封口装置，且封口装置的上方设置有出料口，所述工作台的左下方安装有滑轮，且滑轮的下方安装有滑轨，所述出料口的上方安装有流量控制装置，且流量控制装置的右侧安装有料斗，所述料斗的上方安装有振动筛网，且振动筛网的右侧安装有振荡器，所述料斗的上方安装有进料口，所述透明装置门安装在包装设备本体的前表面上，所述透明装置门的右上方通过控制面板安装有显示屏和功能按钮，且显示屏位于功能按钮的左侧。

优选的，所述料斗的左侧安装有固定装置。

优选的，所述振荡器的外部安装有振荡器箱。

优选的，所述透明装置门的右侧安装有门把手。

优选的，所述显示屏和功能按钮均与控制面板电性连接。

与现有技术相比，本实用新型的有益效果是：该一种包装设备，安装有振动筛网，可以在振荡器的带动下，对物料进行筛选，同时出料口分成三个降低出料口堵塞的可能性，安装的流量控制装置可以对将要包装的物料量进行自动控制，提高包装产品的质量，透明装置门可以清楚看到整个工作过程，又能将工作环境隔离开，控制面板可以方便控制，减小劳动强度。

附图说明

图1为本实用新型的结构示意图；

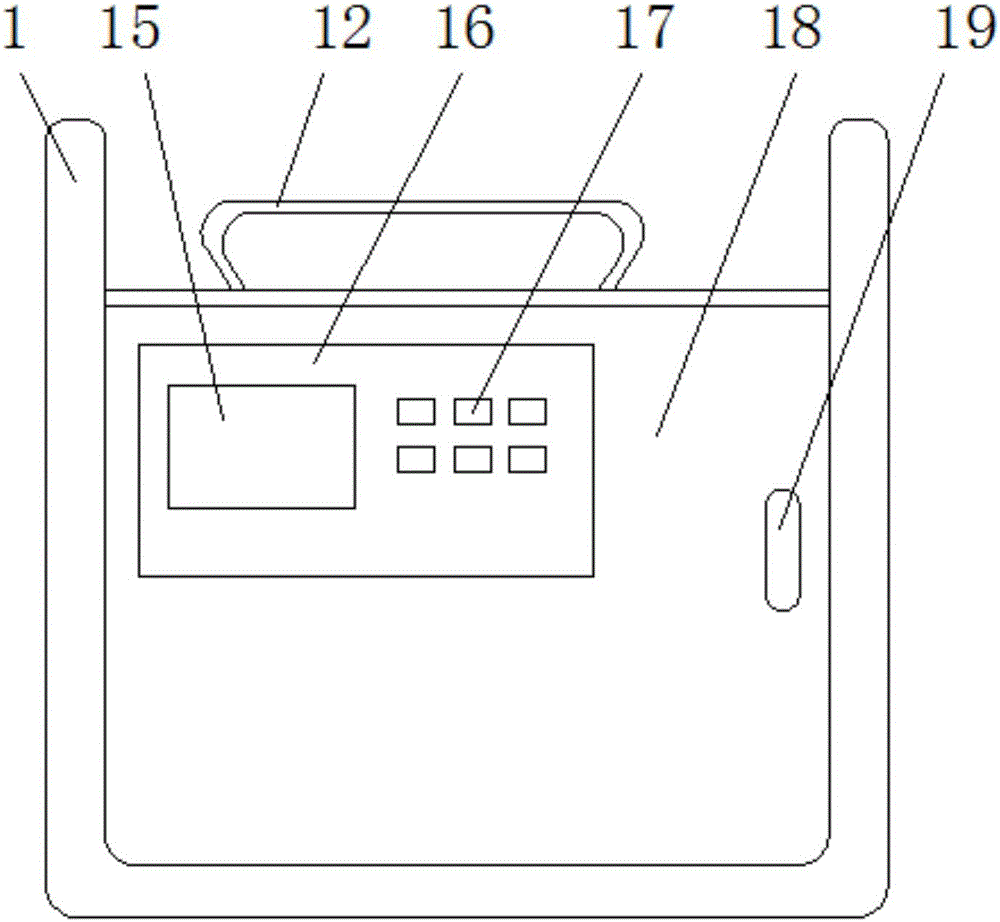

图2为本实用新型前表面的结构示意图。

图中：1-包装设备本体；2-包装袋；3-滑轨；4-滑轮；5-工作台；6-封口装置；7-固定装置；8-出料口；9-流量控制装置；10-料斗；11-振动筛网；12-进料口；13-振荡器箱；14-振荡器；15-显示屏；16-控制面板；17-功能按钮；18-透明装置门；19-门把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种包装设备，包括包装设备本体1和透明装置门18，包装设备本体1的下方安装有工作台5，且工作台5的下方安装有包装袋2，工作台5的上方安装有封口装置6，且封口装置6的上方设置有出料口8，工作台5的左下方安装有滑轮4，且滑轮4的下方安装有滑轨3，出料口8的上方安装有流量控制装置9，且流量控制装置9的右侧安装有料斗10，料斗10的上方安装有振动筛网11，且振动筛网11的右侧安装有振荡器14，料斗10的上方安装有进料口12，透明装置门18安装在包装设备本体1的前表面上，透明装置门18的右上方通过控制面板16安装有显示屏15和功能按钮17，且显示屏15位于功能按钮17的左侧，料斗10的左侧安装有固定装置7，振荡器14的外部安装有振荡器箱13，透明装置门18的右侧安装有门把手19，显示屏15和功能按钮17均与控制面板16电性连接。

工作原理：在对物料进行包装时，首先将物料从进料口12送入料斗10，然后振动筛网11在振荡器14的带动下对物料进行筛选，筛选后的物料分成三个部分通过流量控制装置9后，从出料口8落入包装袋2中，然后封口装置6对包装袋进行封口处理，在利用滑轮4和滑轨3将工作台5向外拉出，取出包装好的产品，完成整个包装工作过程。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
