一种抽拉式网架锁紧装置的制作方法

本发明涉及网架的快速锁紧装置，特别是一种适用于抽拉式网架的锁紧装置。

背景技术：

现在的筛网架的使用非常普遍，其固定方式一般都是焊接或者螺接，这些连接方式的最大弊病就是连接方式较为复杂、不灵活，尤其是抽拉式网架的固定，因为抽拉式固定网架的更换筛网更为频繁，所以对网架的连接方式要求更高，如果方便、快速的固定和松开抽拉式网架是亟需解决的问题。

技术实现要素：

本发明的目的是设计一种结构合理、使用效果好的抽拉式网架锁紧装置。

本发明的技术方案是，一种抽拉式网架锁紧装置，它包括丝杆，其特征在于：在筛体的两侧对称的开有通孔，通孔上装配有螺纹管，螺纹管内装配有丝杆，丝杠的位于筛体内侧的端部设有直角角铁，在筛网架的两端设有钝角角铁。所述钝角角铁的角度为120度-150度。

本发明的有益效果是能够快速、高效的对抽拉式网架进行固定，松紧都非常快速、便捷。

附图说明；

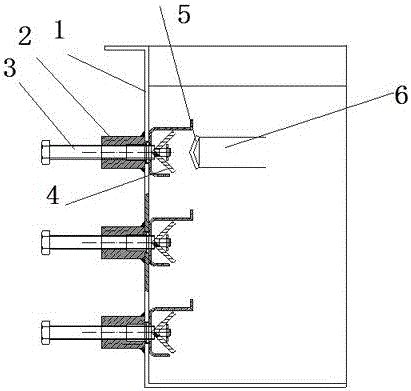

图1是本发明的结构示意图。

具体实施方式：

结合以上附图详细描述实施例，

一种抽拉式网架锁紧装置，它包括丝杆3，在筛体1的两侧对称的开有通孔，通孔上固定有螺纹管2，螺纹管内装配有丝杆，丝杠的位于筛体内侧的端部设有直角角铁4，在筛网架6的两端设有钝角角铁5；本实施例所述的钝角角铁的角度为120度-150度之间为最佳。

本发明使用时，利用丝杠以及丝杠端部的直角角铁去卡住筛网架两端的钝角角铁，如果需要更换筛网架时，直接拧松丝杆即可，筛网架可以很方便的进行松、紧，筛网架两端的钝角角铁与直角角铁之间的预留缝隙较小，丝杠只需要转动较小的范围就可以实现对筛网架的松、紧。

上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举，而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之内。
