电机轴承的保护装置的制作方法

本实用新型涉及电机轴承保护技术领域，尤其涉及一种电机轴承的保护装置。

背景技术：

电机作为一种动力源在工业生产、日常生活等领域应用较为广泛，电机工作时，由于定子磁路不平衡，电机轴周围有交变磁通切割电机轴，在电机轴两端感应出轴电压，电机轴与轴承、机座形成一闭合回路，产生电流，会烧坏轴承，损坏电机。

技术实现要素：

本实用新型的目的是克服现有技术存在的缺陷，提供一种电机轴承的保护装置，能够延长轴承的使用寿命。

本实用新型解决其技术问题所采用的技术方案是：一种电机轴承的保护装置，包括接地电刷和刷握，接地电刷和刷握固定在固定板上，固定板和连接板相连，还包括悬伸板,悬伸板的一端和轴承外盖相连，悬伸板的另一端和连接板相连。

有益效果：接地电刷和刷握安装在轴承外盖上，能有效阻碍电流的通过，切断电流回路，实现对轴承的保护，延长轴承的使用寿命。

附图说明

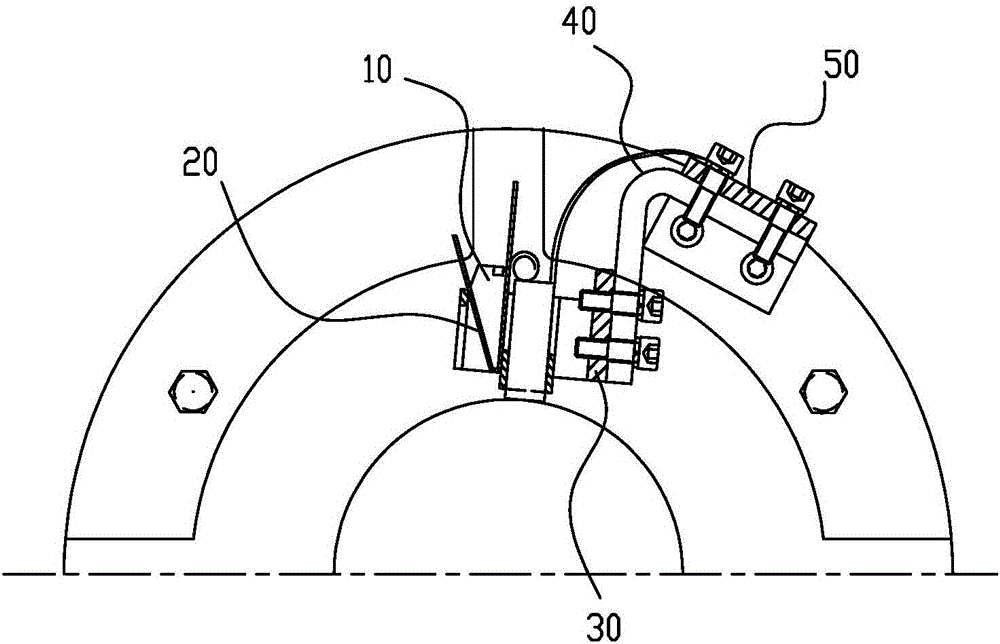

图1是本实用新型的部分剖视图；

图2是图1的左视图。

具体实施方式

下面结合图1、2，对本实用新型作进一步的描述。

一种电机轴承的保护装置，包括接地电刷10和刷握20，接地电刷10和刷握20固定在固定板30上，固定板30和连接板40相连，还包括悬伸板50,悬伸板50的一端和轴承外盖60相连，悬伸板50的另一端和连接板40相连。本实用新型中，接地电刷10和刷握20安装在轴承外盖60上，能有效阻碍电流的通过，切断电流回路，实现对轴承的保护，延长轴承的使用寿命。

作为进一步的优选方案：所述悬伸板50为角型板，悬伸板50包括第一直板51和第二直板52，第一直板51和轴承外盖60相连，第二直板52的悬伸端和连接板40相连，悬伸板50的设置使整个装置便于和轴承外盖60连接。

进一步的，所述连接板40为V型板，连接板40布置在悬伸板50的下方，第二直板52、固定板30分别和连接板40的V型的两个边相连，通过V型板实现连接可以节省空间。

优选的，所述第一直板51和轴承外盖60之间通过螺钉连接固定，第二直板52和连接板40之间通过螺栓连接固定，固定板30和连接板40之间通过螺栓连接固定，另外，可以将每个螺栓连接处的两个通孔中的其中一个通孔设置成条形孔，可以避免因加工尺寸误差造成整个装置无法安装，安装时也可适当调节各个板。

应当理解，以上所描述的具体实施例仅用于解释本实用新型，并不用于限定本实用新型。由本实用新型的精神所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
