喷幅标识系统及应用其的喷杆喷雾机的制作方法

本发明属于农业机械技术领域，具体地说，涉及一种应用于喷杆喷雾机的喷幅标识系统。

背景技术：

喷杆喷雾机用于喷洒杀虫剂、除草剂、杀菌剂、生长调节剂及其他药液,防治农作物病虫草害，促进作物健康生长，是最常用的农业机械之一。由于现有技术的喷杆喷雾机的喷幅较宽，喷雾作业时驾驶员通常难以准确地确定喷雾的边界，在地头换行喷雾时容易接行不准，造成漏喷或重喷，从而引起病虫草害防治效果下降，甚至造成药害。因此，开发一种能够提高喷幅接行的准确性，避免漏喷或重喷的喷幅标识系统已成为一项急需解决的问题。

技术实现要素：

本发明所要解决的技术问题在于提供一种喷幅标识系统，装设于一喷杆喷雾机上，其中，所述喷幅标识系统包含：

一气泵，其上设置有一出气口，所述气泵输出一压力空气；

一泡沫剂箱，其上设置有一第一进气口及一出液口，所述第一进气口通过输气管连通于所述出气口，所述泡沫剂箱内设置有泡沫剂，所述泡沫剂箱接收所述压力空气输出所述泡沫剂；

至少二个泡沫发生器，其上分别设置有一第二进气口及一进液口，所述第二进气口通过输气管连通于所述出气口，所述进液口通过一输液管连通于所述出液口，所述至少二个泡沫发生器接收所述压力空气及所述泡沫剂输出泡沫。

上述的喷幅标识系统，其中，所述至少二个泡沫发生器中的每一泡沫发生器均包含：

一连接腔体，其上设置有所述第二进气口及所述进液口；

一发泡体，装设于所述连接腔体内的一端；

一波纹管，所述连接腔体装设有所述发泡体的一端伸入并连接于所述波纹管的一端；

一发泡罩，包含一缩口部，所述缩口部伸入并连接于所述波纹管的另一端。

上述的喷幅标识系统，其中，所述泡沫发生器还包含一网栅，所述网栅通过一卡簧固定于所述发泡罩内。

上述的喷幅标识系统，其中，所述发泡罩还包含一连接部及一扩口部，所述连接部的两端分别连接于所述缩口部及所述扩口部，所述网栅设置于所述连接部及所述扩口部的连接处。

上述的喷幅标识系统，其中，所述至少二个泡沫发生器中的每一泡沫发生器还设置有二喉箍，所述二喉箍分别装设于所述波纹管的两端，所述二喉箍其中之一紧固所述连接腔体与所述波纹管的一端，所述二喉箍其中之另一紧固所述缩口部与所述波纹管的另一端。

上述的喷幅标识系统，其中，还包含至少二个输液电磁阀及至少二个输气电磁阀，所述至少二个输液电磁阀分别设置于所述出液口及所述进液口的连接通路上，所述至少二个输气电磁阀分别设置于所述出气口及所述第二进气口的连接通路上。

上述的喷幅标识系统，其中，还包含一调量阀，设置于所述二个输液电磁阀与所述出液口的连接通路上。

本发明还提供一种喷杆喷雾机，其中，包含：

至少二个喷杆，装设于所述喷杆喷雾机；以及

一喷幅标识系统，其包含：

一气泵，其上设置有一出气口，所述气泵输出一压力空气；

一泡沫剂箱，其上设置有一第一进气口及一出液口，所述第一进气口通过输气管连通于所述出气口，所述泡沫剂箱内设置有泡沫剂，所述泡沫剂箱接收所述压力空气输出所述泡沫剂；

至少二个泡沫发生器，其上分别设置有一第二进气口及一进液口，所述第二进气口通过输气管连通于所述出气口，所述进液口通过一输液管连通于所述出液口，所述至少二个泡沫发生器分别对应地装设于所述至少二个喷杆上，所述至少二个泡沫发生器接收所述压力空气及所述泡沫剂输出泡沫。

上述的喷杆喷雾机，其中，所述至少二个泡沫发生器中的每一泡沫发生器均包含：

一连接腔体，其上设置有所述第二进气口及所述进液口；

一发泡体，装设于所述连接腔体内的一端；

一波纹管，所述连接腔体装设有所述发泡体的一端伸入并连接于所述波纹管的一端；

一发泡罩，包含一缩口部，所述缩口部伸入并连接于所述波纹管的另一端。

上述的喷杆喷雾机，其中，所述泡沫发生器还包含一网栅，所述网栅通过一卡簧固定于所述发泡罩内。

上述的喷杆喷雾机，其中，所述发泡罩还包含一连接部及一扩口部，所述连接部的两端分别连接于所述缩口部及所述扩口部，所述网栅设置于所述连接部及所述扩口部的连接处。

上述的喷杆喷雾机，其中，所述至少二个泡沫发生器中的每一泡沫发生器还设置有二喉箍，所述二喉箍分别装设于所述波纹管的两端，所述二喉箍其中之一紧固所述连接腔体与所述波纹管的一端，所述二喉箍其中之另一紧固所述缩口部与所述波纹管的另一端。

上述的喷杆喷雾机，其中，还包含至少二个输液电磁阀及至少二个输气电磁阀，所述至少二个输液电磁阀分别设置于所述出液口及所述进液口的连接通路上，所述至少二个输气电磁阀分别设置于所述出气口及所述第二进气口的连接通路上。

上述的喷杆喷雾机，其中，还包含一调量阀，设置于所述二个输液电磁阀与所述出液口的连接通路上。

本发明针对于现有技术其功效在于，通过本发明的喷幅标识系统能够喷出保持较长时间的团状泡沫，等间距地降落在地面或作物顶部,形成大小均匀、清晰可见的喷雾幅宽标记，为驾驶员准确接行提供指示，避免重喷或漏喷。另外喷幅标识系统的电源由拖拉机或自走式喷雾机的蓄电池提供，喷杆左右两侧泡沫的喷洒可以通过电磁阀控制；泡沫剂喷出量及泡沫间隔距离的大小可以根据需要，通过调整调量阀的开度大小进行调节。

附图说明

图1是本发明喷幅标识系统结构图；

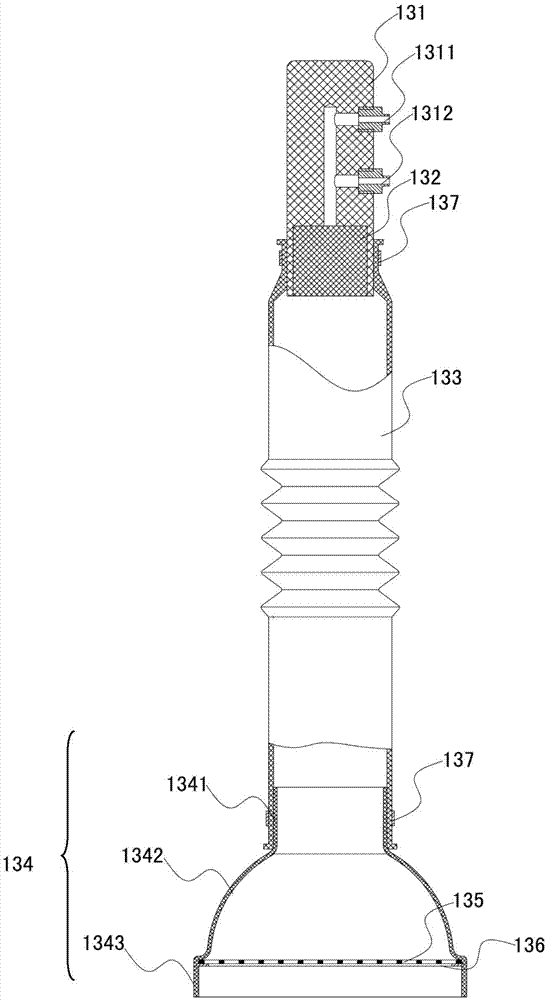

图2是本发明喷幅标识系统的泡沫发生器结构图。

其中，附图标记

11：气泵

111：出气口

12：泡沫剂箱

121：第一进气口

122：出液口

13：泡沫发生器

131：连接腔体

1311：第二进气口

1312：进液口

132：发泡体

133：波纹管

134：发泡罩

1341：缩口部

1342：连接部

1343：扩口部

135：网栅

136：卡簧

137：喉箍

14：泡沫发生器

1411：第二进气口

1412：进液口

15：泡沫剂

161、162、163：三通

171、172：输液电磁阀

181、182：输气电磁阀

19：调量阀

20：输液管

具体实施方式

兹有关本发明的详细内容及技术说明，现以一较佳实施例来作进一步说明，但不应被解释为本发明实施的限制。

请参照图1及图2，图1是本发明喷幅标识系统结构图；图2是本发明喷幅标识系统的泡沫发生器结构图。如图1及图2所示，本发明的喷幅标识系统装设于一喷杆喷雾机上，喷幅标识系统包含：一气泵11、一泡沫剂箱12及二个泡沫发生器13、14，在本实施例中泡沫发生器设置为二个，但本发明并不以此为限，在其他实施例中泡沫发生器的数量可根据设计者的需求增加或减少；气泵11上设置有出气口111，气泵11用以输出压力空气；泡沫剂箱12上设置有一第一进气口121及一出液口122，第一进气口121通过输气管连通于出气口111，泡沫剂箱12内设置有泡沫剂15，泡沫剂箱12通过第一进气口121接收压力空气后通过出液口122输出泡沫剂15；泡沫发生器13上设置有一第二进气口1311及一进液口1312，泡沫发生器14上设置有一第二进气口1411及一进液口1412，,第二进气口1311、1411通过输气管连通于出气口111，进液口1312、1412通过输液管连通于出液口122，连通出液口122的输液管20插入泡沫剂箱12的底部，泡沫发生器13、14接收压力空气及泡沫剂15输出泡沫。

进一步地，二个泡沫发生器13、14结构相同，现结合图2具体说明泡沫发生器13的结构，泡沫发生器13包含一连接腔体131、一发泡体132、一波纹管133、一发泡罩134、一网栅135及一卡簧136；连接腔体131上设置有第二进气口1311及进液口1312；发泡体132装设于连接腔体131内的一端；连接腔体131装设有发泡体132的一端伸入并连接于波纹管133的一端；发泡罩134包含一缩口部1341、一连接部1342及一扩口部1343，缩口部1341伸入并连接于波纹管133的另一端，连接部1342的两端分别连接于缩口部1341及扩口部1343；网栅135设置于发泡罩134内且装设于连接部1342及扩口部1343的连接处；卡簧136设置于网栅135的下方，卡簧136的两端连接于扩口部1343，卡簧136用以固定网栅135于发泡罩134内；泡沫发生器13上还设置有二个喉箍137，二个喉箍137分别装设于波纹管133的两端，二个喉箍137其中之一紧固连接腔体131与波纹管133的一端，二个喉箍137其中之另 一紧固缩口部1341与波纹管133的另一端。其中，压力空气及泡沫剂15通过第二进气口1311及进液口1312进入到连接腔体131后，泡沫剂15在压力空气和发泡体132的作用下生成团状泡沫，通过过波纹管133、网栅135后从发泡罩134的扩口部1343喷出。由于二个泡沫发生器13、14的结构相同，因此泡沫发生器14的结构及工作过程在此就不再赘述了。

更进一步地，本发明的喷幅标识系统，还包含三个三通161、162、163，二个输液电磁阀171、172，二个输气电磁阀181、182以及一调量阀19；三通161的一端连通于出气口111，三通161的另一端连通于第一进气口121，三通161的再一端连通于三通163的一端；三通163的另两端分别通过输气电磁阀181、182对应的连通于第二进气口1311、1411；出液口通过调量阀19连通于三通162的一端，三通162的另两端分别通过输液电磁阀171、172对应的连通于进液口1312、1412；通过调节调量阀19的开度达到调整泡沫剂喷出量及泡沫间隔距离大小的目的。

本发明还提供一种喷杆喷雾机，包含，至少二个喷杆及一上述的喷幅标识系统；至少二个喷杆装设于喷杆喷雾机；喷幅标识系统包含：气泵、泡沫剂箱及至少二个泡沫发生器；其中喷幅标识系统与图1所示的喷幅标识系统结构基本相同，在此就不在赘述了，现将不同之处具体说明。本实施例中，至少二个泡沫发生器分别对应地装设于所述至少二个喷杆上，值得注意的是，泡沫发生器数量并不局限于此，设计者可根据设计需求进行相应增加。

以下结合图1-2具体说明本发明的喷幅标识系统的工作过程。以喷杆喷雾机具有二个喷杆为例，当喷雾作业需要在一侧喷杆进行喷幅标识时，喷雾机驾驶员先切断输气电磁阀182和输液电磁阀172的电源，使输气电磁阀182和左侧输液电磁阀172处于关闭状态；接通输液电磁阀171和输气电磁阀181的电源，使输液电磁阀171和右侧输气电磁阀181处于接通状态。然后接通气泵11的电源，使气泵11运转，气泵11产生压力空气通过输气管经三通161分为两路，一路经由三通163和输气电磁阀181输送到泡沫发生器13的连接腔体131内；压力空气的另一路经输气管进入密闭的泡沫剂箱12，给泡沫剂箱12内盛装的泡沫剂15加压，泡沫剂15在压力空气的作用下，从插入到泡沫剂箱12底部的输液管20中压出，经由调量阀19、三通162和输液电磁阀171，被输送到泡沫发生器13的连接腔体131内部。进入连接腔体131内的泡 沫剂15在压力空气和发泡体132的作用下生成泡沫，经过波纹管133、发泡罩134和网栅135，以能保持较长时间的团状泡沫的形式被喷出，等间距地落在地表或作物顶部形成大小均匀、清晰可见的喷雾幅宽标记，为驾驶员准确接行提供指示。泡沫剂喷出量及团状泡沫间隔距离的大小可以根据需要，通过调整调量阀19的开度大小进行调节。

当喷雾机到达地头换行作业需要改在另一侧喷杆进行喷幅标识时，由驾驶员先切断输液电磁阀171和输气电磁阀181的电源，使输液电磁阀171和输气电磁阀181处于关闭状态；接通输气电磁阀182和输液电磁阀172的电源，使输气电磁阀182和输液电磁阀172处于接通状态。然后接通气泵11的电源后，即可从泡沫发生器14喷出团状泡沫，继续为下一行喷雾提供指示标记。

另在本实施例中，气泵11为电压是12伏直流电的微型气泵，由拖拉机或喷杆喷雾机的蓄电池提供，但本发明并不以此为限。

上述仅为本发明的较佳实施例而已，并非用来限定本发明实施的范围，在不背离本发明精神及其实质的情况下，熟悉本领域的技术人员当可根据本发明作出各种相应的改变和变形，但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。
