盆栽装置及空气净化器的制作方法

本发明涉及空气净化器技术领域，尤其是涉及一种盆栽装置及空气净化器。

背景技术：

现代社会，工业迅猛发展，经济繁荣富强，在人们生活水平不断提高的同时，随之而来的是环境的破坏，特别是空气质量持续下降，已经严重威胁到了人们的身体健康，空气质量问题已经成为人们关注的重点问题之一。

人们为了身体健康，开发出了空气净化器。空气净化器能够将污染空气净化后排出，以满足人们对洁净空气的渴求。但是目前的空气净化器只是起到空气净化的功能，功能较为单一。

家庭中通常布置有盆栽，盆栽不仅可以起到美观的作用，还可以起到净化空气的功能，如果把空气净化器与盆栽结合，不仅可以增强原有的空气净化器的净化空气功能，还可以有效节约室内空间。但是，在对盆栽进行浇灌作业时，多余的水体会损害空气净化器的电路，导致空气净化器故障，因而，目前还没有一款空气净化器可以在结合盆栽的基础上可以避免浇灌作业导致的空气净化器故障问题。

技术实现要素：

本发明的目的在于提供一种用于空气净化器的盆栽装置及空气净化器，以缓解现有技术中存在的盆栽与空气净化器结合容易导致空气净化器故障的问题。

为解决上述技术问题，本发明提供了下列技术方案：

技术方案1的发明，提供了一种用于空气净化器的盆栽装置，包括用于栽种植物的植物容器、套设于所述植物容器外的隔离容器以及位于所述隔离容器下方的盛水容器；所述植物容器外壁设置有排水孔，所述隔离容器底部设置有漏水孔；

所述植物容器中的多余水分通过设置于所述植物容器外壁的所述排水孔排出至所述隔离容器，并通过所述隔离容器底部的所述漏水孔排出至所述盛水容器。

另外，技术方案2的发明，在技术方案1的盆栽装置的基础上，所述植物容器的周壁和底板上设置有多个均匀排布的排水孔。

另外，技术方案3的发明，在技术方案2的盆栽装置的基础上，所述植物容器的底板与所述隔离容器的底板之间设有间隙。

另外，技术方案4的发明，在技术方案1的盆栽装置的基础上，所述隔离容器的底板为平板、并且，所述隔离容器的底板上设置有多个均匀排布的漏水孔。

另外，技术方案5的发明，在技术方案1的盆栽装置的基础上，所述隔离容器底板设置为漏斗形，包括上端和下端均开口的斜壁以及密封所述斜壁下端开口的平台，所述平台上设置有多个均匀排布的漏水孔。

另外，技术方案6的发明，在技术方案1的盆栽装置的基础上，所述盛水容器的底板上设置有雾化器、侧壁上设置有多个排气孔。

技术方案7的发明，提供了一种空气净化器，包括上述任一技术方案所述的盆栽装置以及用于容纳所述盆栽装置的空气净化器本体。

另外，技术方案8的发明，在技术方案7的空气净化器的基础上，所述空气净化器本体具有用于容纳过滤装置的过滤室、用于容纳净化空气的流通室以及用于容纳所述盆栽装置的容纳室。

另外，技术方案9的发明，在技术方案8的空气净化器的基础上，所述流通室的侧壁上设置有风机。

另外，技术方案10的发明，在技术方案9的空气净化器的基础上，所述盆栽装置的底板上设置有雾化器、侧壁上设置有多个排气孔，水体经所述雾化器雾化后经所述排气孔排出至所述流通室，并由所述风机排出。

本发明能够产生的有益效果在于：

技术方案1的发明，提供了一种用于空气净化器的盆栽装置，包括用于栽种植物的植物容器、套设于所述植物容器外的隔离容器以及位于所述隔离容器下方的盛水容器；所述植物容器外壁设置有排水孔，所述隔离容器底部设置有漏水孔；在对盆栽装置进行浇灌作业时，多余的水体可以通过设置于植物容器外壁的排水孔排出至隔离容器，并通过设置于隔离容器底部的漏水孔排出至盛水容器。因而可以有效解决盆栽与空气净化器结合的过程中，对盆栽进行浇灌作业容易造成空气净化器电路故障的问题。

技术方案2的发明，植物容器的周壁和底板上设置有多个均匀排布的排水孔。浇灌于植物容器内的多余水体通过设置于植物容器周壁和底板上的排水孔排出，避免植物烂根。

技术方案3的发明，植物容器的底板与所述隔离容器的底板之间设有间隙，以便浇灌于植物容器内的多余水体从底板上的排水孔排出，避免水体堆积于植物容器底部而造成烂根的技术问题。

技术方案4的发明，隔离容器的底板为平板、并且，隔离容器的底板上设置有多个均匀排布的漏水孔，平板生产制造较为简易，而且在平板上穿孔相对容易。

技术方案5的发明，隔离容器底板设置为漏斗形，包括上端和下端均开口的斜壁以及密封所述斜壁下端开口的平台，所述平台上设置有多个均匀排布的漏水孔。水体经过斜壁滑落至位于斜壁下方的平台，由于平台上设置有漏水孔，滑落至平台上的水体经漏水孔进入盛水容器，漏斗状的底板结构方便水体的收集以及排除。

技术方案6的发明，盛水容器的底板上设置有雾化器、侧壁上设置有多个排气孔。雾化器用于将储存于盛水容器的水体雾化，雾化后的水体向上运动并由设置于侧壁上的多个排气孔排出，雾化后的水体可以增加空气湿度。

技术方案7的发明，提供了一种空气净化器，包括上述任一技术方案所述的盆栽装置以及用于容纳所述盆栽装置的空气净化器本体。即，空气净化器兼具空气净化以及盆栽的功能，功能多样，而且采用上述任一技术方案中的盆栽装置，对盆栽进行浇灌作业不会造成空气净化器电路故障的问题。

技术方案8的发明，所述空气净化器本体具有用于容纳过滤装置的过滤室、用于容纳净化空气的流通室以及用于容纳所述盆栽装置的容纳室。含尘空气首先进入过滤室，由过滤室内的过滤装置过滤后排出至流通室，然后由流通室排出至空气净化器外部。

技术方案9的发明，流通室的侧壁上设置有风机，风机可以为了加快空气的流动，并且有助于雾气的有效分离。

技术方案10的发明，所述盆栽装置的底板上设置有雾化器、侧壁上设置有多个排气孔，水体经所述雾化器雾化后经所述排气孔排出至所述流通室，并由所述风机排出，风机可以为了加快空气的流动，并且，增加空气湿度。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的用于空气净化器的结构示意图；

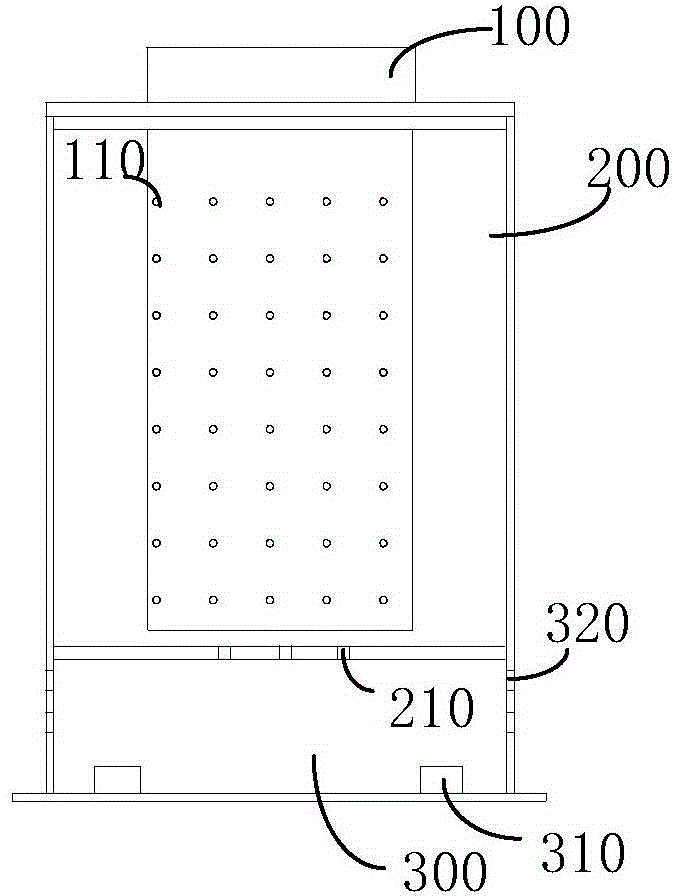

图2为本发明实施例提供的一种用于空气净化器的盆栽装置的结构示意图；

图3为本发明实施例提供的另一种用于空气净化器的盆栽装置的结构示意图；

图4为本发明实施例提供的空气净化器本体的结构示意图。

图标：100－植物容器；110－排水孔；200－隔离容器；210－漏水孔；220－斜壁；230－平台；300－盛水容器；310－雾化器；320－排气孔；400－空气净化器本体；410－过滤室；420－流通室；430－容纳室；421－风机。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1公开了一种用于空气净化器的盆栽装置，包括用于栽种植物的植物容器100、套设于植物容器100外的隔离容器200以及位于隔离容器200下方的盛水容器300。植物容器100外壁设置有排水孔110，隔离容器200底部设置有漏水孔210。

实施例2公开了一种空气净化器，包括实施例1中的盆栽装置以及用于容纳该盆栽装置的空气净化器本体400。

下面结合附图对实施例1和实施例2进行详细描述：

图1为本发明实施例提供的用于空气净化器的结构示意图；图2为本发明实施例提供的一种用于空气净化器的盆栽装置的结构示意图；图3为本发明实施例提供的另一种用于空气净化器的盆栽装置的结构示意图；图4为本发明实施例提供的空气净化器本体400的结构示意图。

实施例1

本实施例公开了一种用于空气净化器的盆栽装置，包括用于栽种植物的植物容器100、套设于植物容器100外的隔离容器200以及位于隔离容器200下方的盛水容器300。植物容器100外壁设置有排水孔110，隔离容器200底部设置有漏水孔210。

由于本实施例提供的用于空气净化器的盆栽装置包括用于栽种植物的植物容器100、套设于植物容器100外的隔离容器200以及位于隔离容器200下方的盛水容器300。把上述的盆栽装置运用于空气净化器，在对盆栽装置进行浇灌作业时，多余的水体可以通过设置于植物容器100外壁的排水孔110排出至隔离容器200，并通过设置于隔离容器200底部的漏水孔210排出至盛水容器300，因而可以有效解决盆栽与空气净化器结合的过程中，对盆栽进行浇灌作业容易造成空气净化器电路故障的问题。

本实施例的可选方案中，为了使多余的水体充分排入隔离容器200，避免多余的水体在植物容器100堆积导致植物烂根，在植物容器100的周壁和底板上设置有多个均匀排布的排水孔110。其中，排水孔110可以设置为方形孔或者圆形孔，优选设置为圆形孔。另外，排布于植物容器100的周壁上的排水孔110在纵向方向上分布于植物容器100下部。

本实施例的可选方案中，为了使植物容器100中的多余的水体从底板上的排水孔110排出，植物容器100的底板与隔离容器200的底板之间需设有间隙。

需要说明的是：隔离容器200外径大于植物容器100的外径，且隔离容器200的形状可相对于植物容器100作一定调整。例如，当植物容器100为圆柱形时，隔离容器200可以设置为圆柱形，也可以设置为立方体结构。

隔离容器200的口径大于植物容器100的口径的有益效果在于：植物容器100外壁与隔离容器200的内壁之间具有空间，该空间作为空气流通的通道，空气可穿过植物容器100周壁上的排水孔110进入植物容器100内部，避免植物烂根。

隔离容器200的底部结构可以设置多种方式：

方式一：隔离容器200的底板为平板，并且，隔离容器200的底板上设置有多个均匀排布的漏水孔210。漏水孔210例如可以是圆孔，还可以是方孔。优选地，漏水孔210设置为圆孔。其中，较为优选地，隔离容器200底板由塑胶材质制成，塑胶材质能够抵御水分长期侵蚀，避免普通的铁质材料容易生锈的问题，而且塑胶材质质轻，生产成本低廉。

方式二：隔离容器200底板设置为漏斗形，包括上端和下端均开口的斜壁220以及密封斜壁220下端开口的平台230，平台230上设置有多个均匀排布的漏水孔210。隔离容器200底板设置为漏斗形有助于水体的排出。水体经过斜壁220滑落至位于斜壁220下方的平台230，由于平台230上设置有漏水孔210，滑落至平台230上的水体经漏水孔210进入盛水容器300。其中，较为优选地，斜壁220和位于斜壁220下端的平台230一体连接，以保证斜壁220和平台230之间无渗漏。另外，较为优选地，隔离容器200底板由塑胶材质制成，塑胶材质能够抵御水分长期侵蚀，避免普通的铁质材料容易生锈的问题，而且塑胶材质质轻，生产成本低廉。

关于隔离容器200和植物容器100的连接方式，说明如下：

本实施例的可选方案中，为了充分利用从植物容器100排出的水体，在盛水容器300的底板上设置有雾化器310、侧壁上设置有多个排气孔320。雾化器310用于将储存于盛水容器300的水体雾化，雾化后的水体向上运动并由设置于侧壁上的多个排气孔320排出，雾化后的水体可以增加空气湿度。因此，该用于空气净化器的盆栽装置同时兼具加湿器的功能。

实施例2

本实施例提供了一种空气净化器，包括实施例1中的盆栽装置以及用于容纳该盆栽装置的空气净化器本体400。

其中，盆栽装置包括用于栽种植物的植物容器100、套设于植物容器100外的隔离容器200以及位于隔离容器200下方的盛水容器300。植物容器100外壁设置有排水孔110，隔离容器200底部设置有漏水孔210。把上述的盆栽装置运用于空气净化器，在对盆栽装置进行浇灌作业时，多余的水体可以通过设置于植物容器100外壁的排水孔110排出至隔离容器200，并通过设置于隔离容器200底部的漏水孔210排出至盛水容器300。因而可以有效解决盆栽与空气净化器结合时，对盆栽进行浇灌作业容易造成空气净化器故障的问题。

以下针对空气净化器本体400的形状和结构作详细阐述：

空气净化器本体400具有用于容纳过滤装置的过滤室410、用于容纳净化空气的流通室420以及用于容纳盆栽装置的容纳室430。

含尘空气首先进入过滤室410，由过滤室410内的过滤装置过滤后排出至流通室420，然后由流通室420排出至空气净化器外部。

本实施例的可选方案中，为了加快空气的流动，在流通室420的侧壁上设置有风机421。风机421的位置优选设置于流通室420的远离过滤室410的一侧。

本实施例的可选方案中，为了充分利用由盆栽装置产生的雾气，在容纳室430的侧壁上设置有与盛水容器300的侧边上的多个排气孔320导通的通孔，盆栽装置产生的雾气通过上述通孔进入流通室420，并与空气混合形成含水量较高的清新空气排出至空气净化器外部。由此，本实施例提供的空气净化器同时兼具空气净化器、加湿器以及盆栽的功能。
