一种深耕播种机的制作方法

本发明属于农业机械设备领域，具体涉及一种深耕播种机。

背景技术：

随着科技的不断进步和发展，农业播种技术也得到了长足的进步，过去在收获完一季庄稼后需要先犁地、施肥，之后再进行播种，后期还需要多次追肥，这样不仅加大了农民的劳动量，施肥效果也难以得到保障，而且现有的的施肥机械施肥时都是施在同层土壤中，不能满足庄稼不同生长阶段的需要，为克服上述难题，有必要研发一种深耕播种机。

技术实现要素：

本发明的目的是为了克服现有技术的不足，而提供一种结构简单、运行可靠、施肥均匀的深耕播种机。

本发明的目的是这样实现的：一种深耕播种机，它包括机架，所述的机架的左端设置有驱动杆，所述的机架的上部由左至右依次设置有肥料箱A、肥料箱B、肥料箱C和种子箱，所述的机架的右端通过连接杆连接有封土轮，所述的机架的上部设置有驱动轮，所述的驱动轮通过传送带连接有深耕刀，所述的机架的左端下部设置有深耕铲，所述的肥料箱A的两侧对称设置有两个肥料管A，所述的肥料箱B的两侧对称设置有两个肥料管B，所述的肥料箱C的两侧对称设置有两个肥料管C，所述的种子箱的两侧对称设置有两个种子管。

所述的肥料箱A内设置有磷钾肥。

所述的肥料箱B内设置有缓控肥。

所述的肥料箱C内设置有种肥。

所述的肥料管A的底端高于深耕铲的底端。

所述的肥料管B的底端高于肥料管A的底端。

所述的肥料管C的底端高于肥料管B的底端。

所述的深耕铲设置有两个。

本发明的有益效果：本发明的机架下部依次设置有深耕铲、肥料管A、肥料管B、肥料管C和种子管，一次即可完成犁地、施肥和播种的全套工序，具有结构简单、效率高的优点；本发明的肥料管A、肥料管B和肥料管C的底部高度逐次升高，将不同的肥料施于不同层的土壤中，满足庄稼不同生长阶段的需要，一次施肥，不用再次追肥，大大减少了农民的劳动量；本发明具有结构简单、运行可靠、施肥均匀的优点。

附图说明

图1是本发明一种深耕播种机的俯视图。

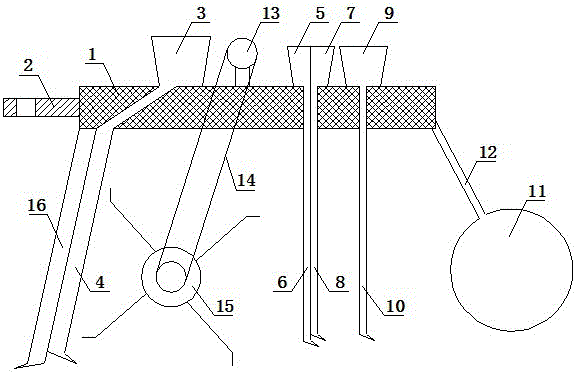

图2是图1的A-A剖视图。

图中：1、机架 2、驱动杆 3、肥料箱A 4、肥料管A 5、肥料箱B 6、肥料管B 7、肥料箱C 8、肥料管B 9、种子箱 10、种子管 11、封土轮 12、连接杆 13、驱动轮 14、传送带 15、深耕刀 16、深耕铲。

具体实施方式

下面结合附图对本发明做进一步的说明。

实施例1

如图1—2所示，一种深耕播种机，它包括机架1，所述的机架1的左端设置有驱动杆2，所述的机架1的上部由左至右依次设置有肥料箱A3、肥料箱B5、肥料箱C7和种子箱9，所述的机架1的右端通过连接杆12连接有封土轮11，所述的机架1的上部设置有驱动轮13，所述的驱动轮13通过传送带14连接有深耕刀15，所述的机架1的左端下部设置有深耕铲16，所述的肥料箱A3的两侧对称设置有两个肥料管A4，所述的肥料箱B5的两侧对称设置有两个肥料管B6，所述的肥料箱C7的两侧对称设置有两个肥料管C8，所述的种子箱9的两侧对称设置有两个种子管10。

本发明的机架1下部依次设置有深耕铲16、肥料管A4、肥料管B6、肥料管C8和种子管10，一次即可完成犁地、施肥和播种的全套工序，具有结构简单、效率高的优点；本发明的肥料管A4、肥料管B6和肥料管C8的底部高度逐次升高，将不同的肥料施于不同层的土壤中，满足庄稼不同生长阶段的需要，一次施肥，不用再次追肥，大大减少了农民的劳动量；本发明具有结构简单、运行可靠、施肥均匀的优点。

实施例2

如图1—2所示，一种深耕播种机，它包括机架1，所述的机架1的左端设置有驱动杆2，所述的机架1的上部由左至右依次设置有肥料箱A3、肥料箱B5、肥料箱C7和种子箱9，所述的机架1的右端通过连接杆12连接有封土轮11，所述的机架1的上部设置有驱动轮13，所述的驱动轮13通过传送带14连接有深耕刀15，所述的机架1的左端下部设置有深耕铲16，所述的肥料箱A3的两侧对称设置有两个肥料管A4，所述的肥料箱B5的两侧对称设置有两个肥料管B6，所述的肥料箱C7的两侧对称设置有两个肥料管C8，所述的种子箱9的两侧对称设置有两个种子管10，所述的肥料箱A3内设置有磷钾肥，所述的肥料箱B5内设置有缓控肥，所述的肥料箱C7内设置有种肥，所述的肥料管A4的底端高于深耕铲16的底端，所述的肥料管B6的底端高于肥料管A4的底端，所述的肥料管C8的底端高于肥料管B6的底端，所述的深耕铲16设置有两个。

本发明的机架1下部依次设置有深耕铲16、肥料管A4、肥料管B6、肥料管C8和种子管10，一次即可完成犁地、施肥和播种的全套工序，具有结构简单、效率高的优点；本发明的肥料管A4、肥料管B6和肥料管C8的底部高度逐次升高，将不同的肥料施于不同层的土壤中，满足庄稼不同生长阶段的需要，一次施肥，不用再次追肥，大大减少了农民的劳动量；本发明的肥料箱A3内设置有磷钾肥，本发明的肥料箱B5内设置有缓控肥，本发明的肥料箱C7内设置有种肥，本发明的肥料管A4的底端高于深耕铲16的底端，本发明的肥料管B6的底端高于肥料管A4的底端，本发明的肥料管C8的底端高于肥料管B6的底端，本发明的深耕铲16设置有两个；本发明具有结构简单、运行可靠、施肥均匀的优点。
