高温消毒装置的制作方法

本实用新型是有关一种高温消毒装置，尤指一种兼具松土及高温消毒同步完成相当方便，与可对土壤表面进行高温消毒及杀死种子的高温消毒装置。

背景技术：

传统农地松土装置，主要针对松土设计。

关于土壤高温消毒的部分，通常是整地的土挖起，运送至专业的土壤消毒场所进行高温消毒。然而挖土、运送、高温消毒、运回、铺土，整个过程繁琐费时、费工，所费不赀。

另外，『杂草』可谓是种植过程中相当扰人的问题，基本的除草原则上只是将杂草冒出土壤表面的部分割除，然而根部并没有除去，当吸收施肥的养份后，很快又会长出新的枝叶，即使枝叶在松土过程中被绞碎，但只要有一小段的根部或是种子，同样都能再长出枝叶。而高温则能使杂草及种子都被熟化(死亡)，无法再生长。

当然，使用农药是方法之一，然而，农药同样可能会影响种植的作用，例如农药残留。

目前为止，并没有可对土壤表面及内部同时进行高温消毒、杀死杂草及种子的装置。

有鉴于此，必需研发出可解决上述现有缺点的技术。

技术实现要素：

为改善传统松土装置并没有可对土壤松土，且同时对土壤表面及内部同时进行高温消毒、杀死杂草及种子的装置的问题，本实用新型提供一种高温消毒装置，其兼具松土及高温消毒同步完成相当方便，与可对土壤表面进行高温消毒及杀死种子的优点。

本实用新型解决其技术问题所采用的技术方案是：

一种高温消毒装置，其包括：

一移动体，具有一支撑部、数个轮部及一驱动部；该数个轮部设于该支撑部下，该驱动部连结并用以推动该至少一轮部，使该数个轮部可承载并移动该移动体；

一水供应部，设于该支撑部上；

一火供应部，设于该支撑部上；

一工作部，设于该支撑部上，并具有一第一端部、一导气室、一第二端部及至少一蒸气导出部；其中：

该第一端部设有至少一供水口及至少一供火口；该供水口连通该水供应部；该供火口连通该火供应部；

该导气室位于该第一端部及该第二端部之间，并呈半封闭状；

该第二端部连通该导气室及外界，并呈向下开口状；

该至少一蒸气导出部具有一导管结构及一松土结构；该导管结构设于该导气室内，且以一端连通该供水口，并以另端连通该松土结构；该松土结构用以插入土壤，且具有至少一蒸气孔；

借此，当该火供应部启动，该供火口产生火焰，其热气会经该导气室而从该第二端部朝土壤喷出，用以对该土壤表面进行高温消毒及杀死种子；当该水供应部启动，该供水口朝该导管结构喷出水液，并于该导管结构内被加热而气化形成高温高压的蒸气，再经该松土结构的该蒸气孔，向该土壤内部喷出，达到高温消毒及杀死种子的装置。

本实用新型的有益效果是，其兼具松土及高温消毒同步完成相当方便，与可对土壤表面进行高温消毒及杀死种子的优点。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的应用例的示意图。

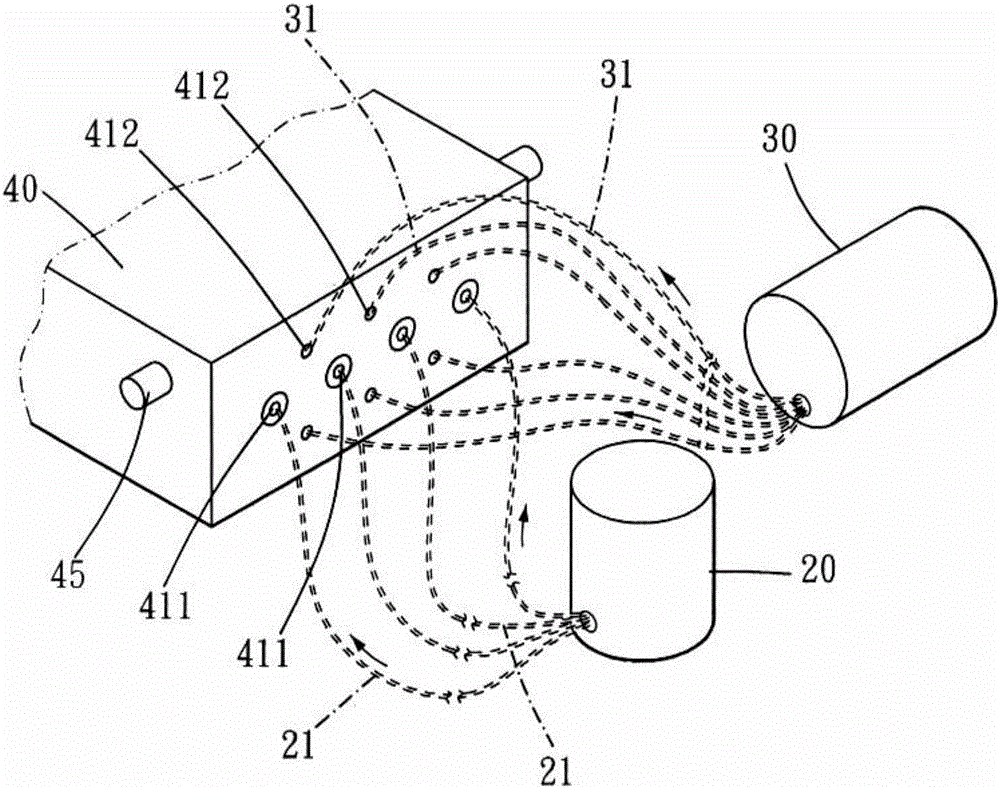

图2是本实用新型的部分结构的示意图。

图3是图1的局部剖视图。

图4是图3的部分结构的示意图。

图5是图4的V-V的示意图。

图6是图4的VI-VI的示意图。

图7是本实用新型的松土结构的示意图。

图8是图7的VIII-VIII的示意图。

图9是图7的应用于土壤内喷出蒸气的示意图。

图10是本实用新型的松土结构的移动的示意图。

图中标号说明：

10移动体 11支撑部

111支撑部枢接件 12轮部

13驱动部 20水供应部

21水管 30火供应部

31供火管 40工作部

41第一端部 411供水口

412供火口 42导气室

43第二端部 44蒸气导出部

441导管结构 442松土结构

44A蒸气孔 45工作部枢接件

50升降控制部 51固定缸

52伸缩杆 53升降控制结构

91土壤 92蒸气

93热气 P1第一位置

P2第二位置

具体实施方式

参阅图1、图2、图3、图4及图5，本实用新型为一高温消毒装置，其包括：

一移动体10，具有一支撑部11、数个轮部12及一驱动部13；该数个轮部12设于该支撑部11下，该驱动部13连结并用以推动该至少一轮部12，使该数个轮部12可承载并移动该移动体10。

一水供应部20，设于该支撑部11上。

一火供应部30，设于该支撑部11上。

一工作部40，设于该支撑部11上，并具有一第一端部41、一导气室42、一第二端部43及至少一蒸气导出部44；其中：

该第一端部41设有至少一供水口411及至少一供火口412；该供水口411连通该水供应部20；该供火口412连通该火供应部30。

该导气室42位于该第一端部41及该第二端部43之间，并呈半封闭状。

该第二端部43连通该导气室42及外界，并呈向下开口状。

该至少一蒸气导出部44具有一导管结构441及一松土结构442；该导管结构441设于该导气室42内，且以一端连通该供水口411，并以另端连通该松土结构442；该松土结构442用以插入土壤91，且具有至少一蒸气孔44A。

借此，当该火供应部30启动，该供火口412产生火焰，其热气93会经该导气室42而从该第二端部43朝土壤91喷出，用以对该土壤91表面进行高温消毒及杀死种子；当该水供应部20启动，该供水口411朝该导管结构441喷出水液，并于该导管结构441内被加热而气化形成高温高压的蒸气92，再经该松土结构442的该蒸气孔44A，向该土壤91内部喷出(如图9所示)，达到高温消毒及杀死种子的装置。

实务上，该水供应部20具有至少一水管21，用以连通相对应的该供水口411，而对该导管结构441内喷出水液。

该火供应部30具有至少一供火管31，用以连通相对应的该供火口412，而对该导气室42内供入热气93。

该松土结构442的横截面呈菱形(如图6所示)。

本实用新型可再包括：

一升降控制部50，固定于该支撑部11上；该升降控制部50具有一固定缸51、一伸缩杆52及一升降控制结构53，该固定缸51连结于该支撑部11，该伸缩杆52一端连结该固定缸51，且另端连结该工作部40；该伸缩杆52可缩入与伸出该固定缸51，而分别带动该工作部40于该移动体10上，进行上升与下降，进而分别控制该松土结构442退出与插入土壤91，该升降控制结构53连结该固定缸51，用以控制该伸缩杆52缩入与伸出该固定缸51(此为公知油压缸或是气压缸的动作原理，恕不赘述)。

参阅图1，更进一步，该支撑部11包括至少一支撑部枢接件111。

该工作部40对应该支撑部枢接件111，而设有至少一工作部枢接件45，其供该工作部40枢接于该支撑部枢接件111。

该支撑部枢接件111设一对(分别设于该移动体10的左侧与右侧，当然，也可以依实际使用需求，而增加数量)为较佳。

该工作部枢接件45对应该支撑部枢接件111，而以一对(以配合该支撑部枢接件111的数量为主)为较佳。

借此，当该伸缩杆52缩入与伸出该固定缸51，分别带动该工作部40上升与下降，该支撑部枢接件111与该工作部枢接件45相对转动，供该松土结构442至少可移动至一第一位置P1与一第二位置P2(如图10所示)，而可进一步改变插入(或是退出)土壤91的位置(或角度)。

当然，关于该第一位置P1与该第二位置P2只是举例，在相关装置许可的范围内，可移动至其余的位置。

本实用新型具有下列三种土壤处理功能：

[a]松土：首先，控制该伸缩杆52伸出该固定缸51，则带动该工作部40下降，该松土结构442从第一位置P1变换至第二位置P2(如图10所示)而插入土壤91，接着，启动该驱动部13，透过该数个轮部12承载并移动该移动体10，即可在行进间，以该松土结构442对土壤91进行松土。

[b]土壤表面高温消毒及杀死种子：启动该火供应部30，该供火口412产生火焰，其热气93经该导气室42从该第二端部43朝土壤91喷出，用以对土壤91表面高温消毒及杀死种子。

[c]土壤内部高温消毒及杀死种子：该水供应部20启动，该供水口411朝该导管结构441喷出水液，水液于该导管结构441内被加热，气化后形成高温高压的蒸气92，再经该松土结构442，从该蒸气孔44A向土壤91内部喷出(参阅图7、图8及图9)，达到对该土壤91内部进行高温消毒及杀死种子。

本实用新型达成的功能及效益可归纳如下：

[1]松土及高温消毒同步完成相当方便。透过该驱动部驱动该移动部行进，并以该松土结构对土壤进行松土的同时，可同时启动该水供应部，进而产生高温高压的蒸气，而经该蒸气孔向土壤内部喷出，达到高温消毒及杀死种子(杂草)。故，松土及高温消毒同步完成相当方便。

[2]可对土壤表面进行高温消毒及杀死种子。该火供应部可朝该供火口产生火焰，其热气经该导气室从该第二端部朝土壤喷出，可对土壤表面高温消毒及杀死种子(杂草)。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
