一种动物食物槽的制作方法

本实用新型涉及动物饲养设备技术领域，具体涉及一种动物食物槽。

背景技术：

饲养动物，尤其是农家饲养牲畜，都离不开盛装饲料的食物槽。目前大多数食物槽多为固定装置，高度不可调。由于家畜品种多样，形体差异较大，因此，固定高度的食物槽不能满足不同家畜饮食需求。

技术实现要素：

本实用新型解决的技术问题是提供一种高度可调整的动物食物槽。

为实现上述目的，本实用新型采用下述技术方案：一种动物食物槽，包括食槽本体，支撑在食槽本体前后两侧的支撑体；所述食槽本体为半圆柱体，在食槽本体外壁周向上设有插接部，插接部上开设有插接槽；支撑体的上部为与所述插槽相配的插接体。插接槽和插接体，可使食槽本体围绕轴线作一定角度的旋转，有利于食物槽底的剩余食物滑至食物槽边缘，方便动物食用。同时，两支撑体支撑于食槽本体不同的位置，食槽本体的高度亦会有变化。

作为优选结构，插接部为平行设置的2条，支撑体为4个。这样能有效保持食物槽的平稳。

进一步优选技术方案是插接槽截面呈梯台状；且位于内侧的开口的宽度大于位于外侧的开口的宽度。这种截面形状，使食槽本体不会从支撑体上滑落。

更进一步的优选技术方案是支撑体下部为伸缩式支腿；插接体与伸缩式支腿为活动连接。本结构能任意调整食物槽的高度，使之适合不同体型的动物。

更进一步的优选技术方案是在支腿底部安装有万向轮。动物食物槽上安装万向轮，使整个装置可以像小车一样推动，便于装置的搬运。

更进一步的优选技术方案是在插接部上沿周向间隔设置了若干定位孔，支撑体上开设有一个与任一定位孔大小相对的对应孔；在定位孔与对应孔内安装有定位销。当食槽本体围绕轴线旋转到一定角度时，插在支撑体和食槽本体之间的定位销能使食槽本体保持在该旋转角度，不会自动转动回落。

进一步的优选技术方案是插接部与食槽本体一体成形。

本实用新型结构简单，制作成本低，非常适合市场推广应用。

附图说明

图1本实用新型主视图；

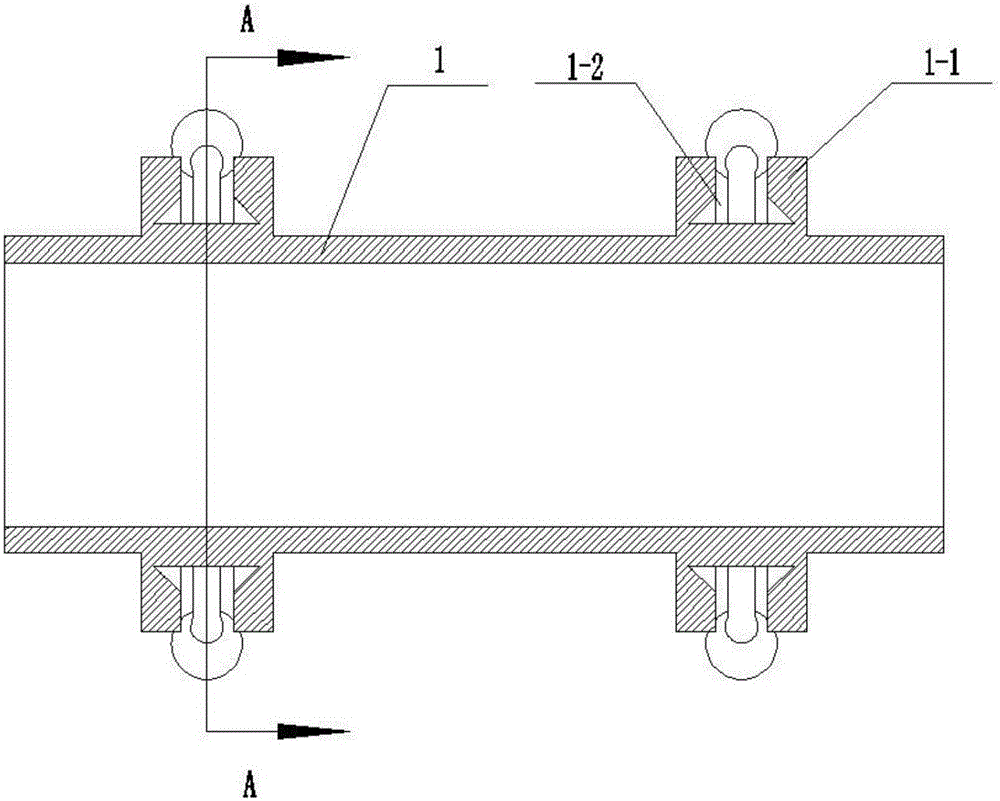

图2本实用新型俯视图；

图3 图2所示A-A向侧剖视图；

本实用新型的附图标记如下：

1食槽本体，1-1插接部，1-2插接槽，1-3定位孔，2支撑体，2-1插接体，2-2支腿，2-3万向轮，2-4销轴，2-5 定位销。

具体实施方式

下面结合附图和实施例对本实用新型进行进一步的阐述，应该说明的是，下述说明仅是为了解释本实用新型，并不对其内容进行限定。

本实用新型提供的动物食物槽，包括食槽本体1和两个支撑体2；食槽本体1为半圆柱体，在食槽本体1外壁周向上设有插接部1-1，插接部1-1上设有插接槽1-2；支撑体2的上部为与插接槽1-2相配的插接体2-1。

本实施例采用插接部1-1与食槽本体1一体成型的工艺。

较佳的实施例是，插接部1-1为相互平行的2个，4个支撑体2，这样更有利于食槽本体1的平稳。

较佳的实施例是：插接槽1-2上部截面呈梯台状；且位于内侧的开口的径向宽度大于位于外侧的径向宽度。当支撑体2的插接体2-1插入插接槽1-1时，支撑体2和食槽本体1连接较牢固，支撑体2不会从插接槽1-1中滑出。

为了实现整个装置高度的可调整，支撑体2的支腿2-2采用伸缩式，且支腿2-2与插接体2-1之间采用销轴2-4活动连接。同时，为了方便搬运本装置，在支腿2-2底部安装有万向轮2-3，使食物槽由固定装置变成可移动装置。采用伸缩式支腿2-2的方便之处还在于，当置放食物槽的地面不平整时，可通过调整支腿达到找平的目的，使整个装置更加平稳。

本实用新型采用插接槽、插接体的技术方案，能实现食槽本体1围绕轴线作一定角度的旋转。当食槽本体1旋转到一定角度后，为了不使其自动回落，在插接部1-1上开设有若干定位孔1-3，支撑体2上开设有一个与任一定位孔1-3大小相对的对应孔；在定位孔与对应孔内安装有定位销2-5。当食槽本体1旋转一定角度后，在支撑体和食槽本体之间的定位销能使食槽本体保持在该旋转角度，不会自动转动回落。食槽本体1能旋转的结构，方便食槽内的食物倾倒出来，同时，当食槽内的食物不多时，通过旋转食槽本体1，使食物滑落至食槽本体1的边缘，方便动物食用。
