一种农作物捆扎装置的制作方法

本实用新型涉及农作物捆扎领域，具体为一种农作物捆扎装置。

背景技术：

我国农作物资源丰富，随着我国经济的发展，农作物产品越来越多，农作物多为稻草和麦秆，且稻草和麦秆为蓬松状态，占用空间大，需将其捆扎，方便转运和堆放，一般捆扎装置将农作物收集打捆成型后，容易出现密度低，捆扎不严实，易散落的问题。

技术实现要素：

本实用新型的目的在于提供一种农作物捆扎装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农作物捆扎装置，包括传送带和压实装置，所述传送带的内部两端均设有转轮，所述传送带的上端两侧均设有固定板，所述固定板上设有压实装置与打捆机，且压实装置与打捆机位于传送带的上方，所述压实装置的内顶端中部设有电动伸缩杆，所述电动伸缩杆的底部安装有压力板，所述压力板内中部设有压力传感器，所述压实装置的外侧壁上设有控制器，所述压力传感器与控制器电连接，所述传送带的两端设有支撑杆，且支撑杆的侧壁上设有电机，所述压实装置与捆扎机分别与电机电连接，所述支撑杆的底部均设有行走轮。

优选的，所述转轮的中心均设有转轴，且转轴通过若干连接杆与转轮连接，连接杆以转轴为圆心等角度分布于转轴上。

优选的，所述电动伸缩杆与压力板为一体结构，且电动伸缩杆内设有弹簧。

优选的，所述传送带两侧的行走轮通过轴承连接，且行走轮的表面设有防滑纹。

优选的，所述压力板的下表面设有橡胶垫。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，该捆扎装置通过在捆扎农作物之前将其紧密压实，解决了一般捆扎装置将农作物收集打捆成型后，容易出现密度低，捆扎不严实，易散落的问题，且通过压实装置将松散的农作物进行压实减少占用空间使捆扎更为牢固不易散落，具有提高工作效率和很高的经济实用性。

附图说明

图1为本实用新型左视图；

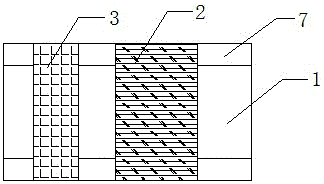

图2为本实用新型俯视图；

图3为本实用新型压实装置剖视图。

图中：1传送带、2捆扎机、3压实装置、31电动伸缩杆、32压力板、33压力传感器、34控制器、4转轮、5支撑杆、6行走轮、7固定板、8电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种农作物捆扎装置，包括传送带1和压实装置3，所述传送带1的内部两端均设有转轮4，所述转轮4的中心均设有转轴，且转轴通过若干连接杆与转轮连接，连接杆以转轴为圆心等角度分布于转轴上，所述传送带1的上端两侧均设有固定板7，所述固定板7上设有压实装置3与打捆机2，且压实装置3与打捆机2位于传送带1的上方，所述压实装置3的内顶端中部设有电动伸缩杆31，所述电动伸缩杆31的底部安装有压力板32，所述压力板32的下表面设有橡胶垫，防止对农作物造成伤害，所述电动伸缩杆31与压力板32为一体结构，且电动伸缩杆31内设有弹簧，所述压力板32内中部设有压力传感器33，所述压实装置3的外侧壁上设有控制器34，所述压力传感器33与控制器34电连接，所述传送带1的两端设有支撑杆5，且支撑杆5的侧壁上设有电机8，所述压实装置3与捆扎机2分别与电机8电连接，所述支撑杆5的底部均设有行走轮6，所述传送带1两侧的行走轮6通过轴承连接，且行走轮6的表面设有防滑纹。

工作原理：该捆扎装置通过传送带1将农作物进行输送，首先经过压实装置3，在压实装置3内设有电动伸缩杆31与压力板32，且在压力板32内设有压力传感器33，当压力值达到设定压力值时传达给控制器34，控制压实装置3停止工作，然后压实过后的农作物由传送带1输送至捆扎机2内进行捆扎，使得捆扎更为牢固不易散落。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
