一种农业灌溉喷洒装置的制作方法

本实用新型涉及农业灌溉喷洒装置技术领域，具体为一种农业灌溉喷洒装置。

背景技术：

目前，农业灌溉方式一般可分为传统的地面灌溉、普通喷灌以及微灌。传统地面灌溉包括畦灌、沟灌、淹灌和漫灌，但这类灌溉方式往往耗水量大、水的利用率较低，是一类很不合理的农业灌溉方式。另外，普通喷灌技术是中国农业生产中较普遍的灌溉方式。但普通喷灌技术的水的利用效率也不高。现代农业微灌溉技术包括微喷灌、滴灌、渗灌等。这些灌溉技术一般节水性能好、水的利用率较传统灌溉模式高，当然也存在着一些弊端。

然而现有的农业灌溉喷洒装置在使用功能过程中存在着一些不足之处，对于农业的喷灌，不同的农作物采用的灌溉方式不一样，不同的灌溉方式就需要使用不同的灌溉器材，从而造成浪费资源现象，使用也极其不方便。

技术实现要素：

本实用新型的目的在于提供一种农业灌溉喷洒装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农业灌溉喷洒装置，包括喷枪连接管和转动连接杆，所述喷枪连接管的左端安装有喷头固定管，所述转动连接杆通过旋转固定轴固定安装在喷枪连接管上，且转动连接杆的左端上方通过第一接管口与单口喷头固定连接，所述转动连接杆的右端上方通过连接固定杆和第二接管口与多口喷头固定连接，所述喷枪连接管的右下方安装有调节旋钮，且调节旋钮通过传动连接杆与转动连接杆连接，所述调节旋钮的下方安装有旋转固定座，所述旋转固定座的下方安装有加压控制器，所述加压控制器的下方安装有底部固定座，且底部固定座的四个拐角处安装有固定螺栓。

优选的，所述多口喷头的内部设置有出水口，且出水口共设置有八个。

优选的，所述旋转固定座、加压控制器和底部固定座处于同一竖直平面上。

优选的，所述调节旋钮共设置有两个，且两个调节旋钮关于喷枪连接管的水平中线对称。

与现有技术相比，本实用新型的有益效果是：该农业灌溉喷洒装置，首先采用喷洒式的灌溉方式，可以进行大面积的灌溉，使得农田的灌溉更加均匀，效果更好使用，其次在该喷灌枪的前端设置有多口喷头和单口喷头，可以根据农田灌溉的实际情况，选择采用多口喷头或单口喷头来进行灌溉，从而适用于不同的农作物灌溉，从而节约了农作物灌溉机械的制造，节约成本，使用也更加方便。

附图说明

图1为本实用新型的结构示意图；

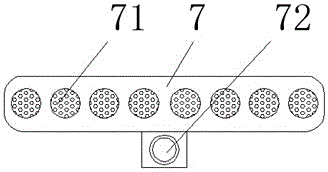

图2为本实用新型的多口喷头结构示意图。

图中：1-喷枪连接管；2-喷头固定管；3-旋转固定轴；4-第一接管口；5-单口喷头；6-转动连接杆；7-多口喷头；71-出水口；72-第二接管口；8-连接固定杆；9-传动连接杆；10-调节旋钮；11-旋转固定座；12-加压控制器；13-底部固定座；14-固定螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种农业灌溉喷洒装置，包括喷枪连接管1和转动连接杆6，喷枪连接管1的左端安装有喷头固定管2，转动连接杆6通过旋转固定轴3固定安装在喷枪连接管1上，且转动连接杆6的左端上方通过第一接管口4与单口喷头5固定连接，转动连接杆6的右端上方通过连接固定杆8和第二接管口4与多口喷头7固定连接，喷枪连接管1的右下方安装有调节旋钮10，且调节旋钮10通过传动连接杆9与转动连接杆6连接，调节旋钮10的下方安装有旋转固定座11，旋转固定座11的下方安装有加压控制器12，加压控制器12的下方安装有底部固定座13，且底部固定座13的四个拐角处安装有固定螺栓14，多口喷头7的内部设置有出水口71，且出水口71共设置有八个，旋转固定座11、加压控制器12和底部固定座13处于同一竖直平面上，调节旋钮10共设置有两个，且两个调节旋钮10关于喷枪连接管1的水平中线对称。

工作原理：该农业灌溉喷洒装置使用时，根据实际情况选择单口喷头5或者多口喷头7，利用喷枪连接管1上的调节旋钮10控制传动连接杆9的转动，从而使得传动连接杆9左端的转动连接杆6进行转动，使得单口喷头5或者多口喷头7与喷头固定管2进行连接，在通过旋转固定座11调整喷枪的角度，从而适合喷枪对于农作物的灌溉，根据实际情况，调节加压控制器12中的压力大小，使得农药经过喷枪连接管1从喷头固定管2喷出，喷灌的效果更好；该农业灌溉喷洒装置，首先采用喷洒式的灌溉方式，可以进行大面积的灌溉，使得农田的灌溉更加均匀，效果更好使用，其次在该喷灌枪的前端设置有多口喷头和单口喷头，可以根据农田灌溉的实际情况，选择采用多口喷头或单口喷头来进行灌溉，从而适用于不同的农作物灌溉，从而节约了农作物灌溉机械的制造，节约成本，使用也更加方便。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
