水稻快速秧盘播种装置的制作方法

本实用新型涉及水稻播种装置，具体涉及一种水稻快速秧盘播种装置。

背景技术：

我国近年来农业机械化发展迅速，水稻全程机械操作也有前所未有的进步，从水稻育秧到插秧、管理、收获，再到田地耕整等，逐渐以机械代替人力，以轻简化代替传统繁琐耕作模式为发展方向。

水稻育秧也逐渐从传统的育秧方式向工厂化转变，以适应后续机械插秧的要求，为此，各种水稻秧盘播种装置不断被研究出来，有简单的单人操作简易装置，也有复杂的流水线式一体化(包括播种、覆土、压实、洒水等)播种装置，其主要工作原理可分为机械式、振动式、气力式三种。机械装置的研究，使得水稻播种达到快速、精确、省种、省工，提高工作效率，间接增加农民收入。

但是，目前的播种装置出现并不能完全满足农民的需求。高端的机械播种成本太高、操作繁琐、对使用条件要求高、需要专业人士操作等，对于小规模水稻种植户来说性价比太低，况且使用和维护成本也高，适应于规模化的育秧生产；简易播种装置价格低，但是播种效率较低、效果不好(如漏种、浪费种子)、操作繁琐等。所以，生产中，迫切需要一种结构简单、容易操作、播种效率高、效果好、成本较低的播种装置，以满足我国大量小规模水稻生产的需要。

现有播种装置存在最大缺陷在于不能保证播种质量，水稻种子以气吸或者重力落种等方式播入种盘，但因种子湿度、大小、质量以及传送带速度等均会造成漏播或多播情况，同时高级装置本身出现卡种情况，而本装置的可变种刷可基本解决漏播或多播浪费种子的问题。

技术实现要素：

本实用新型的目的是一种水稻快速秧盘播种装置，克服了现有装置的播种效率低、漏播种子、多播种子、操作不便等缺点，从而提高播种效果和效率，降低种子浪费和人力的浪费，间接提高水稻生产效益。

为实现上述目的，本实用新型所设计一种水稻快速秧盘播种装置，包括箱体，所述箱体为方体结构，其包括方形箱壁，所述方形箱壁由两侧的侧箱壁和两端的端箱壁组成，所述侧箱壁下方均设置有与侧箱壁重合的卡槽壁，所述方形箱壁底部内壁上固定有播种板，所述播种板上依次分为储种区间、播种区间和储种区间，所述播种板的播种区间上开设多排播种孔，所述端箱壁之间对称固定有一对滑杆，对称的滑杆设置有两个播种刷，所述播种刷在储种区间内水平滑动；且在储种区间内播种刷与箱壁形成储种池，储种池的大小随着播种刷滑动而改变；所述卡槽壁的内壁上水平开设有条形滑槽，两个条形滑槽之间设置有在条形滑槽内水平滑动的漏种板，所述播种孔正下方的漏种板上对称开设有漏种孔。

进步一地，所述漏种板两端均设置有拉手凸台。

再进一步地，所述播种刷由上部硬塑料板和下部硬毛刷组成，所述硬毛刷长度为播种刷高度的1/4～1/2。

再进一步地，所述播种孔的孔径为种子大小的1.5～1.8倍。

再进一步地，所述漏种孔的孔径为播种孔的孔径的1.2～1.5倍。播种前将播种孔和漏种孔错开，播种时将两孔对齐，种子落入秧盘。

再进一步地，所述卡槽壁下方设置有箱体支架，所述侧箱壁外壁上均设置有把手。

本实用新型的有益效果：

本实用新型的水稻快速秧盘播种装置可以快速确定秧盘位置，快速将水稻种子均匀播入播种板，保证不缺种、不多种，进而保证播种效率高、质量好。

附图说明

图1为本实用新型的水稻快速秧盘播种装置示意图；

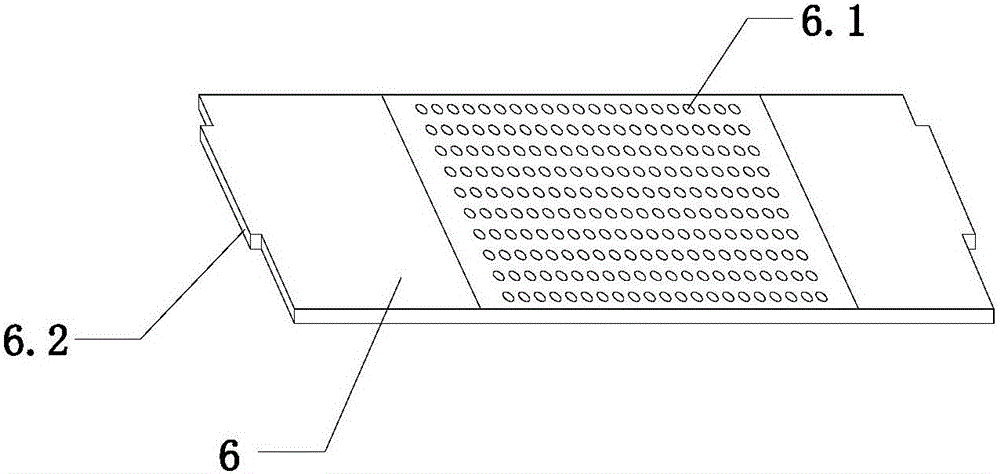

图2为漏种板的示意图；

图3为图1的左视图；

图中，箱体1、箱壁1.1、侧箱壁1.1a、端箱壁1.1b、卡槽壁1.2、条形滑槽1.21、箱体支架1.3、把手1.4、播种板2、储种区间2.1、播种区间2.2、播种孔2.2a、滑杆3、播种刷4、硬塑料板4.1、硬毛刷4.2、储种池5、漏种板6、漏种孔6.1、拉手凸台6.2。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述，以便本领域技术人员理解。

如图1～3所示，一种水稻快速秧盘播种装置，包括箱体1，箱体1为方体结构，其包括方形箱壁1.1，方形箱壁1.1由两侧的侧箱壁1.1a和两端的端箱壁1.1b组成，侧箱壁1.1a下方均设置有与侧箱壁1.1a重合的卡槽壁1.2，方形箱壁1.1底部内壁上固定有播种板2，播种板2上依次分为储种区间2.1、播种区间2.2和储种区间2.1，播种板2的播种区间2.2上开设多排播种孔2.2a，端箱壁1.1b之间对称固定有一对滑杆3，对称的滑杆3设置有两个播种刷4，播种刷4由上部硬塑料板4.1和下部硬毛刷4.2组成，硬毛刷4.2长度为播种刷4高度的1/4～1/2。

播种刷4在储种区间2.1内水平滑动；且在储种区间2.1内播种刷4与箱壁1.1形成储种池5，储种池5的大小随着播种刷4滑动而改变；卡槽壁1.2的内壁上水平开设有条形滑槽1.21，两个条形滑槽1.21之间设置有在条形滑槽1.21内水平滑动的漏种板6，播种孔2.2a正下方的漏种板6上对称开设有漏种孔6.1。漏种板6两端均设置有拉手凸台6.2。

播种孔2.2a的孔径为种子大小的1.5～1.8倍。漏种孔6.1的孔径为播种孔2.2a的孔径的1.2～1.5倍。卡槽壁1.2下方设置有箱体支架1.3，侧箱壁1.1a外壁上均设置有把手1.4。

用上述装置进行播水稻种子的方法如下：

(1)将漏种板6放入卡槽壁1.2的条形滑槽1.21内，将漏种板6推到一侧和播种孔2.2a孔隙错开，不至于谷种漏下；

(2)将播种刷4推到箱体1两侧，在一侧储种池5倒入一定量谷种；

(3)将装置放到秧盘上，将播种板2对齐秧盘，推动放有种子一侧的播种刷4，让种子进入播种孔2.2a，当种子都推到对侧时，查看播种板2.2a 2上有无多余的种子，如果有可再次移动播种刷4，同时观察有无播种孔没有落入种子，可来回移动几次。

(4)待播种孔都有种子后，移动漏种板6，让种子落到秧盘上。

(5)移走播种装置，撒少许细土，将种子盖上即可，再洒细水，浇透秧盘。

其它未详细说明的部分均为现有技术。尽管上述实施例对本实用新型做出了详尽的描述，但它仅仅是本实用新型一部分实施例，而不是全部实施例，人们还可以根据本实施例在不经创造性前提下获得其他实施例，这些实施例都属于本实用新型保护范围。
