豆角播种覆膜机种带膜上压沟扎孔滚轮的制作方法

本实用新型属于农业机械，主要涉及豆角播种覆膜播种机具上的种带压沟、扎孔作业部件。

背景技术：

在现用的豆角播种覆膜机上均采用在机架上从前至后依次配装播种器总成、覆膜总成和种带膜上压沟滚轮的设计结构，使用时，先后完成播种、播种后种床覆膜和膜上种带压沟作业。由于种带膜上压沟滚轮结构设计的缺陷，所述种带膜上压沟滚轮只能完成膜上压沟作业，不具有膜上扎孔功能，作物出苗后还需人力手工进行扎孔作业，劳动强度大、生产成本增加，同时，由于膜上无孔，也不利于灌溉水或雨水进入种床内，造成水分流失。

技术实现要素：

本实用新型的目的就是针对上述现有技术存在的问题，设计提供一种新结构的豆角播种覆膜机种带膜上压沟扎孔滚轮，达到在完成种带膜上压沟作业的同时同步完成膜上扎孔作业、保证作业效果、有利于种子发芽生长、提高作业效率的目的。

本实用新型的基本设计是：豆角播种覆膜机种带膜上压沟扎孔滚轮包括种带膜上压沟滚轮，在所述种带膜上压沟滚轮圆周外表面上沿圆周方向、且位于同一平面内均布设置锥体状扎针，所述锥体状扎针包括圆锥体状、或椭圆锥体状、或多棱锥体状的扎针。

本实用新型采用在种带膜上压沟滚轮上增设各种锥体状扎针结构，实现了播种后种带膜上压沟与膜上扎孔作业的同步完成，具有结构新颖、合理、简单、联合作业效果好、质量高、有利于种子发芽生长的特点。

附图说明

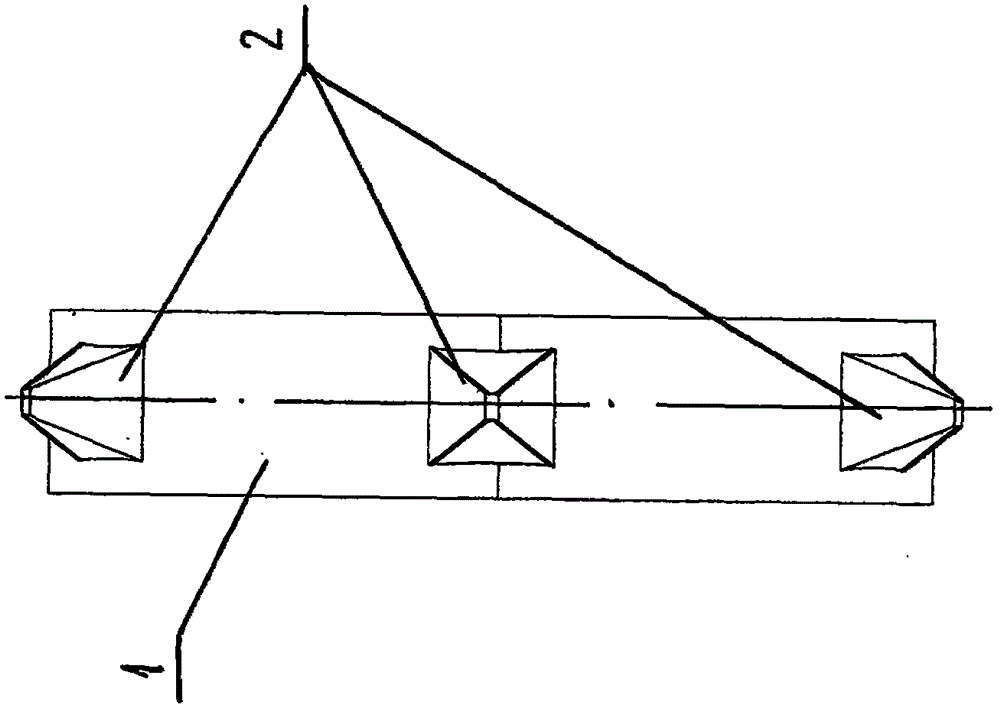

图1是豆角播种覆膜机种带膜上压沟扎孔滚轮结构示意图；

图2是图1的侧向视图。

图中件号说明：

1、种带膜上压沟滚轮、2、锥体状扎针。

具体实施方式

下面结合附图对本实用新型最佳实施方案进行详细描述。一种豆角播种覆膜机种带膜上压沟扎孔滚轮包括种带膜上压沟滚轮1，在所述种带膜上压沟滚轮1圆周外表面上沿圆周方向、且位于同一平面内均布设置锥体状扎针2，所述锥体状扎针2包括圆锥体状、或椭圆锥体状、或多棱锥体状的扎针。

作业时，将本种带膜上压沟扎孔滚轮配装在豆角播种覆膜机机架上，位于播种器总成和覆膜总成后方，在完成播种和覆膜作业后，种带膜上压沟扎孔滚轮连续完成种带上方的膜上压沟和膜上扎孔作业。
