植物水雾栽培机的制作方法

文档序号:12372638阅读:657来源:国知局
植物水雾栽培机的制作方法与工艺

本实用新型涉及农业用具领域,特别涉及一种植物水雾栽培机。

技术背景

目前,市面上存在多种花卉种植装置,其中较为先进的为雾化式的植物栽培装置,通过对置于空气中的根部进行雾化浇灌,有效的防止由于较大水流压力造成的根部断损,避免了当气温较高和浇灌用水更换不及时时,在断裂处产生细菌的问题。

然而在上述装置中,仍有部分根系随着植物的生长,进入培养液中,使得营养吸收不均衡,特别是当培养液长期不更换或气温较高时,营养液受到污染,使得植物生长受到影响。

鉴于上述现有的植物栽培装置存在的缺陷,本发明人基于从事此类产品工程应用多年丰富的实务经验及专业知识,并配合学理的运用,积极加以研究创新,以期创设一种植物水雾栽培机,使其更具有实用性。



技术实现要素:

本实用新型提供了一种植物水雾栽培机,通过设置中隔板,有效的防止了根系在生长的过程中浸入培养液中,造成烂根的问题,且扇雾片的设置,使得通过凸台围栏漂浮到中隔板上部的雾气分散更加均匀,营养的吸收更加均衡。

本实用新型采取的技术方案为:植物水雾栽培机,包括本体、雾化器和种植部;种植部设置于本体顶部,用于放置所需培养的植物;雾化器设置在本体底部,用于为植物根系提供雾气以供生长; 种植部底部与雾化器间设置有分隔组件;分隔组件包括中隔板以及扇雾片;中隔板上设置有凸台围栏,扇雾片固定设置在凸台围栏上部。

进一步地,分隔组件还包括有固定部,固定部顶部设置有灯杆支撑部;固定部底部设置有卡合部,固定部通过卡合部与本体连接;扇雾片设置在固定部上。

进一步地,植物水雾栽培机还包括有光照部和灯杆;光照部与灯杆固定连接,灯杆通过灯杆支撑部与本体连接,为植物生长提供所需光照。

进一步地,光照部包括灯罩、LED线路板和聚光面板;LED线路板设置在灯罩和聚光面板之间。

进一步地,植物水雾栽培机还包括控制面板,控制面板与LED线路板和雾化器电连接;控制面板固定设置在本体顶部。

进一步地,种植部包括面板、定植部和加水孔;面板与本体活动连接,定植部与面板活动连接,加水孔设置在面板上。

进一步地,种植部还包括上盖,上盖与加水孔活动连接。

进一步地,本体上设置有透明窗,用于观察本体内水位变化。

进一步地,中隔板上设置有至少一个凹槽状的培养皿。

采用了上述技术方案后,本实用新型具有以下的有益效果:

1、 通过设置中隔板,有效的防止了根系在生长的过程中浸入培养液中,造成上下养分吸收不均衡、容易烂根;

2、通过设置凸台围栏,使得水雾可以漂浮到根系所在处,同时可以对植物根系进行阻挡,且凸台围栏相对于孔洞等通过方式,雾气的通过面积更大;

3、扇雾片的设置,使得通过凸台围栏漂浮到中隔板上部的雾气分散更加均匀,营养的吸收更加均衡;

4、加水孔的设置,使得为植物增添培养液更加简单方便;

5、光照部的设置,降低对环境的要求,位置摆设更加灵活,使得植物在生长过程中光照更加适宜;

6、在中隔板上设置培养皿,可对植物种子进行培育,增加栽培机的功能性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见,下面描述中的附图仅仅是本实用新型中记载的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

图1为本实用新型中植物水雾栽培机的爆炸图;

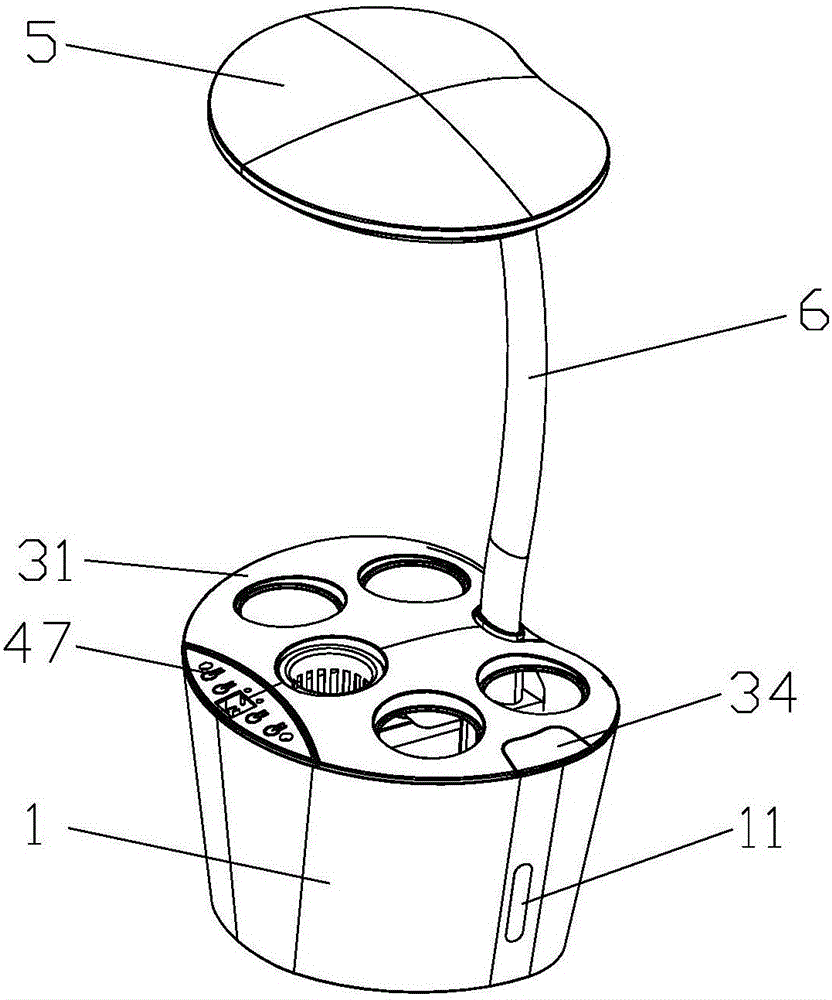

图2为本实用新型中植物水雾栽培机的结构示意图;

图3 为本实用新型中植物水雾栽培机的侧视图;

1本体、11透明窗、2雾化器、3种植部、31面板、32定植部、33加水孔、34上盖、4分隔组件、41中隔板、42扇雾片、43凸台围栏、44固定部、45灯杆支撑部、46卡合部、47控制面板、48培养皿、5光照部、51灯罩、52 LED线路板、53聚光面板、6灯杆。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型中的技术方案,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都应当属于本实用新型保护的范围。

本实用新型实施例采用递进的方式撰写。

如图1~3所示,一种植物水雾栽培机,包括本体1、雾化器2和种植部3;种植部3设置于本体1顶部,用于放置所需培养的植物;雾化器2设置在本体1底部,用于为植物根系提供雾气以供生长;种植部3底部与雾化器2间设置有分隔组件4;分隔组件4包括中隔板41以及扇雾片42;中隔板41上设置有凸台围栏43,扇雾片42固定设置在凸台围栏43上部;凸台围栏43为一侧面和顶面开口的六面形腔体结构,通过底面阻挡根系进入培养液中,通过侧面和顶面的开口,使得雾气通过,到达根系处;通过设置中隔板41,有效的防止了根系在生长的过程中浸入培养液中,造成上下养分吸收不均衡;通过设置凸台围栏43,使得水雾可以漂浮到根系所在处,同时可以对植物根系进行阻挡,且凸台围栏43相对于孔洞等通过方式,雾气的通过面积更大;扇雾片42的设置,使得通过凸台围栏漂浮到中隔板上部的雾气分散更加均匀,营养的吸收更加均衡;本体1上设置有透明窗11,用于观察本体1内水位变化。

分隔组件4还包括有固定部44,固定部44顶部设置有灯杆支撑部45;固定部44底部设置有卡合部46,固定部44通过卡合部46与本体1连接;扇雾片42设置在固定部44上;栽培机还包括光照部5和灯杆6;光照部5与灯杆6固定连接,灯杆6通过灯杆支撑部45与本体1连接,为植物生长提供所需光照;其中光照部5包括灯罩51、LED线路板52和聚光面板53;LED线路板52设置在灯罩51和聚光面板53之间;光照部5的设置,降低对环境的要求,位置摆设更加灵活,使得植物在生长过程中光照更加适宜。

植物水雾栽培机还包括控制面板47,控制面板47与LED线路板52和雾化器2电连接;控制面板47固定设置在本体1顶部,可通过控制面板47对LED线路板52和雾化器2进行控制,控制光照和雾化时间,合理的控制植物的生长条件。

种植部3包括面板31、定植部32和加水孔33;定植部32用于放置固定植物根系的砂石、定植棉等,且定植部32底部设置有孔洞,根系可通过孔洞,进入本体1的腔体内,通过设置多个定植部32,可同时种植多种植物,增加种植的趣味性;面板31与本体1活动连接,定植部32与面板31活动连接,加水孔33设置在面板31上,种植部3还包括上盖34,上盖34与加水孔33活动连接,加水孔33的设置,使得为植物增添培养液更加简单方便。中隔板41上设置有至少1个凹槽状的培养皿48,用于植物种子的培育,待种子发芽后,移至定植部32内继续培育,使得植物的种植更加方便。

对所公开的实施例的上述说明,使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的,本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下,在其它实施例中实现。因此,本实用新型将不会被限制于本文所示的这些实施例,而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
