一种高压细水雾云雾培喷头的制作方法

文档序号:12372627阅读:1053来源:国知局
一种高压细水雾云雾培喷头的制作方法与工艺

本实用新型涉及喷头,特别是一种高压细水雾云雾培喷头。



背景技术:

随着农业高科技气雾栽培技术的发展,对植物栽培在供养、供水等方面提出了更高的要求,要求营养液供给系统所用的喷头,能够将营养液以弥雾的方式供应到栽培系统的根域空间内实现根系的培养,由于传统的气雾栽培喷头压力低,雾化效果差,弥漫性差,难以达到通过弥雾让营养液均匀喷附于植物根系的表面,从而影响植物的产量和品质。因此,针对现有气雾栽培存在的问题,迫切需要开发一种新型雾培喷头,以改善现状。



技术实现要素:

针对上述情况,为克服现有技术之缺陷,本实用新型之目的就是提供一种高压细水雾云雾培喷头,可有效解决气雾栽培喷头压力低,雾化效果差,弥漫性差,难以达到通过弥雾让营养液均匀喷附于植物根系的表面的问题。

本实用新型解决的技术方案是,一种高压细水雾云雾培喷头,包括喷头座和套装在喷头座内的喷头本体,喷头本体包括旋装在所述喷头座内的外套、旋装在所述外套内的导柱座、套装在所述导柱座内的导流柱和装在所述导流柱上的喷嘴,喷头座的下口部构成进水端,喷头座的下部内腔、外套的下部内腔、导流柱的内腔和喷嘴的内腔依次相连通构成进水通道,喷嘴上部的的喷射口构成出水端,喷嘴的内腔呈倒锥形,导流柱上口部的内壁上设置有向外倾斜且呈螺旋状设置的导流槽,导流槽的出水端与喷嘴的内腔内壁相连,构成螺旋进水结构。

本实用新型结构新颖独特,简单合理,易生产,成本低,安全可靠,雾化效果好,弥漫性强,通过弥雾使营养液均匀喷附于植物根系的表面,使用方便,效果好,是云雾栽培喷头上的创新。

附图说明

图1为本实用新型的主视图(局部剖开)。

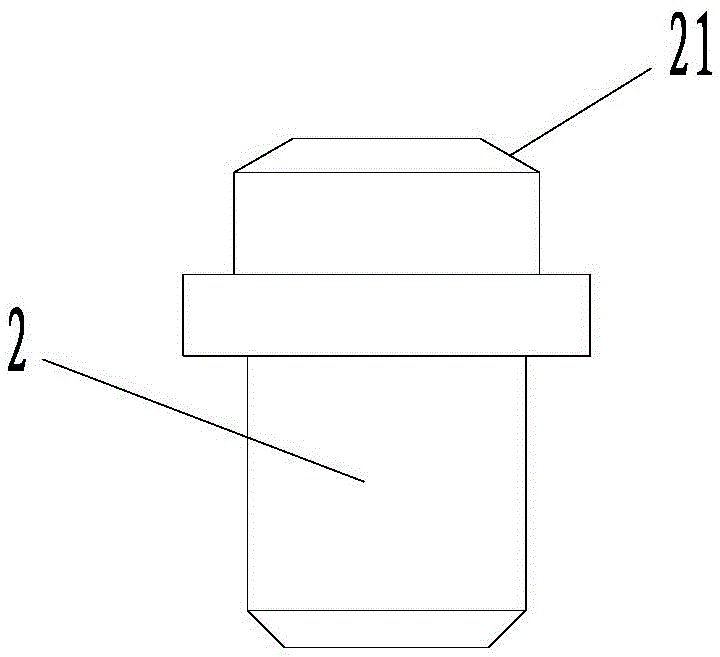

图2为本实用新型导流柱的主视图。

图3为本实用新型导流柱的俯视图。

图4为本实用新型喷嘴的剖视图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1-4给出,本实用新型包括喷头座7和套装在喷头座内的喷头本体,喷头本体包括旋装在所述喷头座内的外套3、旋装在所述外套内的导柱座5、套装在所述导柱座内的导流柱2和装在所述导流柱上的喷嘴1,喷头座的下口部构成进水端,喷头座的下部内腔、外套的下部内腔31、导流柱2的内腔23和喷嘴1的内腔12依次相连通构成进水通道,喷嘴1上部的的喷射口11构成出水端,喷嘴的内腔呈倒锥形,导流柱上口部的内壁上设置有向外倾斜且呈螺旋状设置的导流槽22,导流槽22的出水端与喷嘴的内腔内壁13相连,构成螺旋进水结构。

为保证使用效果,所述的外套3下部与喷头座7旋装在一起,上部伸出喷头座上口部,外套与喷头座之间设置有防止渗漏的密封圈4,避免在高压喷雾时发生渗漏;

所述的导流柱的上端面的外侧设置有与喷嘴内腔相对应的锥面21,喷嘴1内腔内壁与锥面紧贴固定在一起;

所述的进水通道内设置有过滤网6,过滤网可设置在外套的下部内腔31内,以保证喷头在使用时不被堵塞而影响喷雾效果;

所述的喷头座7与营养液输送管道8连接在一起,其下口部与营养液输送管道的出水口相连;

所述的喷射口11的直径为0.1-0.4mm。

本实用新型使用时,加压后的营养液通过营养液输送管道8进入喷头座7,经过滤网6过滤后,经过进水通道,从导流槽流出,在喷嘴的内腔形成螺旋流,最终通过喷嘴以高速紊流、旋转的方式在空间做三维运动,喷出后与外部空气充分卷吸、破碎、雾化,使水分子在瞬间分裂成亿万个1-10微米的雾分子,其中95%小于4微米级,达到气雾状,雾化的营养液弥漫至根域环境的整个空间,让根系有充分的水分保障,能够最大化地提高水的利用率。

由上述情况可以清楚的看出,本实用新型喷出的营养液雾粒直径更小,弥漫性强,有一定动力,卷吸空气,直接喷射到植物根系以提供植物生长所需的水分和养分,植物根系直接与空气接触,是所有无土栽培技术中根系水气矛盾解决得最好的一种结构形式,使植物处于一种最佳的根域状态下进行生长发育,提高产量与生物量,具有独特的技术优势,在未来农业技术革命中必将发挥巨大的作用,社会和经济效益显著。
