用于无土栽培的连接架的制作方法

本实用新型涉及无土栽培设备领域，更确切的说是一种用于无土栽培的连接架。

背景技术：

随着人们生活水平的提高，越来越多的人在家中的花盆内种植无公害的绿色蔬菜，但是在室内花盆内种植绿色蔬菜所占用的空间较大，使家中所能种植的蔬菜的数量较少；土壤中容易有异味、也容易滋生寄生虫，不仅影响室内环境卫生，同时也会严重影响人们的身体健康。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种结构简单，可以将日常生活中常见的饮料瓶或者矿泉水瓶与软管连接在一起，形成无土栽培系统，减少室内异味，避免寄生虫滋生，同时还能够方便的与杆状物体相连接提高室内空间的利用率的用于无土栽培的连接架。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题：

一种用于无土栽培的连接架，包括一连接筒，所述的用于无土栽培的连接架还包括一“V”形连接架和两个卡箍，所述的“V”形连接架的“V”形结构的拐角处与所述的连接筒相连接，所述的两个卡箍同轴布置且分别与所述的“V”形连接架的两个端部相连接，所述的连接筒的内侧设置有内螺纹，所述的连接筒的下方设置有一软管接头。

作为本实用新型较佳的实施例，所述的卡箍为“U”形结构、一端设置有一螺栓孔、另一端设置有一螺纹孔。

作为本实用新型较佳的实施例，所述的螺纹孔的外侧一端还设置有一沉头孔。

作为本实用新型较佳的实施例，所述的用于无土栽培的连接架为一体式结构。

本实用新型的用于无土栽培的连接架的优点是：结构简单，可以将日常生活中常见的饮料瓶或者矿泉水瓶与软管连接在一起，形成无土栽培系统，减少室内异味，避免寄生虫滋生，同时还能够方便的与杆状物体相连接提高室内空间的利用率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的用于无土栽培的连接架的立体结构示意图；

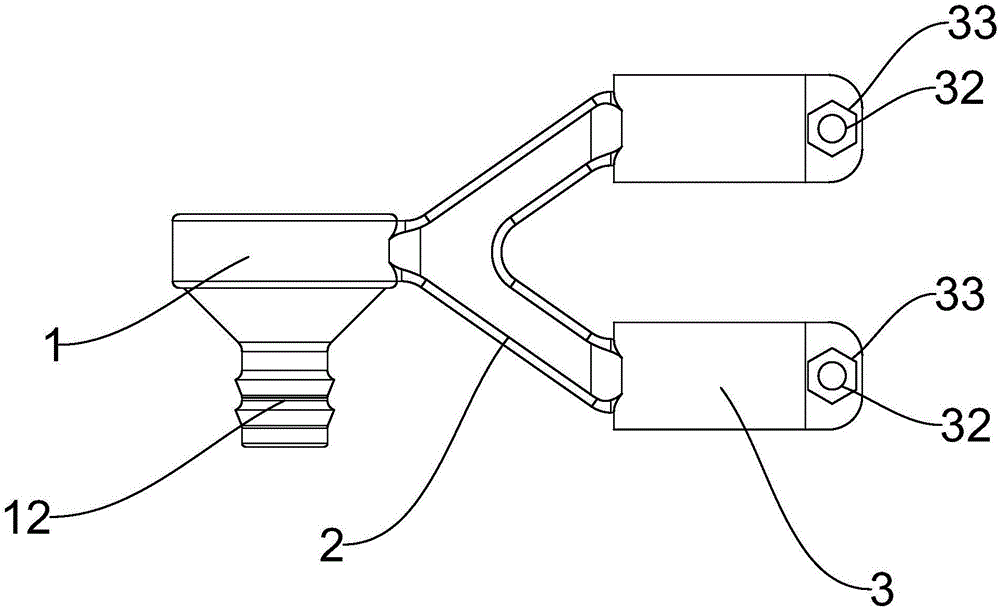

图2为图1中的用于无土栽培的连接架的主视图；

其中：

1、连接筒；11、内螺纹；12、软管接头；

2、“V”形连接架；

3、卡箍；31、螺栓孔；32、螺纹孔；33、沉头孔。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的用于无土栽培的连接架的优点是：结构简单，可以将日常生活中常见的饮料瓶或者矿泉水瓶与软管连接在一起，形成无土栽培系统，减少室内异味，避免寄生虫滋生，同时还能够方便的与杆状物体相连接提高室内空间的利用率。

如图1、图2所示，一种用于无土栽培的连接架，包括一连接筒1，该用于无土栽培的连接架还包括一“V”形连接架2和两个卡箍3，该“V”形连接架2的“V”形结构的拐角处与该连接筒1相连接，该两个卡箍3同轴布置且分别与该“V”形连接架2的两个端部相连接，该连接筒1的内侧设置有内螺纹11，该连接筒1的下方设置有一软管接头12。该连接筒1的尺寸与常见的饮料瓶或者矿泉水瓶的瓶口一致，将饮料瓶或者矿泉水瓶的瓶底切下然后与该连接筒1相连接，然后将软管接头12与一软管相连接，使用该卡箍3将该用于无土栽培的连接架与室内的杆状物体相连接，如楼梯栏杆；将多个用于无土栽培的连接架自上而下布置，将上方的软管的另一头放置在下方的饮料瓶或者矿泉水瓶内，即可形成立体的无土栽培系统，能够极大的提高室内的空间利用率，提高室内可种植的蔬菜的量，同时无土栽培具有无异味不容易滋生寄生虫等特点，因此可以改善室内环境，防止寄生虫危害人体健康。

该卡箍3为“U”形结构、一端设置有一螺栓孔31、另一端设置有一螺纹孔32。这种卡箍3的结构较为简单，使用一个螺栓即可将该用于无土栽培的连接架固定在杆状物品上。

该螺纹孔32的外侧一端还设置有一沉头孔33。便于将六角螺母放置在该沉头孔33内，使人们使用一个螺丝刀即可固定该用于无土栽培的连接架。

该用于无土栽培的连接架为一体式结构。一体式结构的生产成本较低，结构较为可靠。

以上仅仅是本实用新型的部分实施方式的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
