厨余垃圾无臭防蚊立体供肥环保植物种植系统的制作方法

本实用新型涉及厨余垃圾回收处理领域，尤其是一种厨余垃圾无臭防蚊立体供肥环保植物种植系统。

背景技术：

厨余垃圾是指居民日常生活及食品加工、饮食服务、单位供餐等活动中产生的垃圾，包括丢弃不用的菜叶、剩菜、剩饭、果皮、蛋壳、茶渣、骨头等，其主要来源为家庭厨房、餐厅、饭店、食堂、市场及其他与食品加工有关的行业。

厨余垃圾的特征及其危害：厨余垃圾是由淀粉、纤维素、蛋白质、脂类和无机盐组成的。它有如下特征：一、含水率高，厨余垃圾的含水率约为80％，这也给垃圾收集、运输和处理带来了麻烦。二、易腐烂，厨余垃圾中有机物含量达95％；易于产生腐败发臭现象，且容易滋生病菌，从而造成疾病传播。三、营养物质多，厨余垃圾除含大量的有机物外，还富含氮、磷、钾、钙以及各种微量元素。上述特征表明，厨余垃圾具有较高的利用价值。但是，如果不及时处理或者处理不当将会造成一定的危害。因此，必须对厨余垃圾进行适当的处理或加以利用，达到社会效益、经济效益和环境效益的统一。

技术实现要素：

本实用新型旨在提供一种能够直接将厨余垃圾转化为能被植物吸收的营养物质，并供给种植区内的植物吸收，做到厨余垃圾零排放，零污染的厨余垃圾无臭防蚊立体供肥环保植物种植系统。

为实现上述目的，本实用新型提供如下技术方案：厨余垃圾无臭防蚊立体供肥环保植物种植系统，包括底盘种植模块、垃圾分解模块和空中种植模块，所述垃圾分解模块的底部安装在底盘种植模块内，垃圾分解室的一端设有垃圾推把和垃圾进料门，垃圾进料门设于垃圾推把的上方，垃圾推把的内端连接垃圾推板；垃圾分解室的底部两侧设有数个养料供给孔，数个垃圾分解室分为底部垃圾分解室和上部垃圾分解室，其中底部垃圾分解室位于垃圾分解模块的最底部，底部垃圾分解室的一端通过引向排水管连通至底盘种植模块上的排水孔，上部垃圾分解室的底部设有定量蓄水管，上部垃圾分解室的两侧设有空中种植模块，该空中种植模块通过防倒塌卡槽与垃圾分解模块固定连接。

作为本实用新型的进一步方案：所述底盘种植模块和空中种植模块内均填充土壤。

作为本实用新型的进一步方案：所述垃圾分解模块的顶部设有数个顶部藤状植物支架。

作为本实用新型的进一步方案：所述垃圾分解模块远离垃圾进料门的一端安装植物支架。

作为本实用新型的进一步方案：所述垃圾分解模块内设有数个发热管，发热管通过电源线连接到外部，电源线经由垃圾分解模块上的电线孔穿出。

作为本实用新型的进一步方案：所述底盘种植模块的底部安装行走滚轮。

与现有技术相比，本实用新型的有益效果是：该厨余垃圾无臭防蚊立体供肥环保植物种植系统能够直接将厨余垃圾转化为能被植物吸收的营养物质，并供给种植区内的植物吸收，做到厨余垃圾零排放，零污染，值得大力推广。

附图说明

图1为本实用新型的结构示意图；

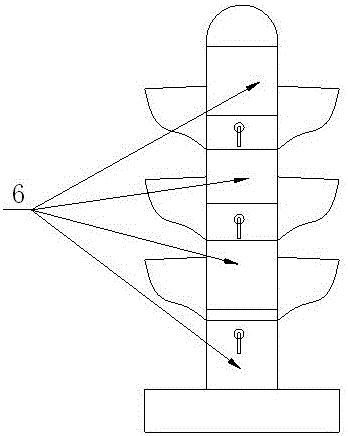

图2为本实用新型的左视图；

图3为本实用新型的右视图；

图4为本实用新型的垃圾推把和垃圾推板的结构示意图；

图5为本实用新型的空中种植模块与垃圾分解模块的组合示意图；

图6为本实用新型的侧面安装植物支架的示意图；

图7为本实用新型的顶部安装植物支架的示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型实施例中，厨余垃圾无臭防蚊立体供肥环保植物种植系统，包括底盘种植模块1、垃圾分解模块2和空中种植模块3，所述垃圾分解模块2的底部安装在底盘种植模块1内，垃圾分解模块2内设有垃圾分解室4，垃圾分解室4的一端设有垃圾推把5和垃圾进料门6，垃圾进料门6设于垃圾推把5的上方，垃圾推把5的内端连接垃圾推板7，垃圾经由垃圾进料门6投放进入垃圾分解室4，然后通过垃圾推把5推动垃圾推板7将垃圾挤压压缩；

垃圾分解室4的底部两侧设有数个养料供给孔8，垃圾分解室4分为底部垃圾分解室和上部垃圾分解室，其中底部垃圾分解室位于垃圾分解模块2的最底部，底部垃圾分解室的一端通过引向排水管连通至底盘种植模块1上的排水孔21，上部垃圾分解室的底部设有可调节的定量蓄水管，上部垃圾分解室的两侧设有空中种植模块3，该空中种植模块3通过防倒塌卡槽9与垃圾分解模块2固定连接；养料供给孔8能够将垃圾分解室4分解出的养分排至底盘种植模块1和空中种植模块3内，垃圾分解室4与空中种植模块3连通构成蓄水区，当雨水落下时，各种植模块分别接收雨水，并储存在蓄水区内，当蓄水区水位高于定量蓄水管时，雨水由定量蓄水管排至下一层的蓄水区，依次排至最底部的蓄水区，当最底部的蓄水区的水位高于引向排水管时，水经过引向排水管从排水孔21排出底盘种植模块1外。

上述，底盘种植模块1和空中种植模块3内均填充疏松土壤，便于植物生长。

上述，垃圾分解模块2的顶部设有数个顶部藤状植物支架10，上述，垃圾分解模块2远离垃圾进料门6的一端可安装侧面藤状植物支架11，方便种植藤状花卉/蔬菜。

进一步，垃圾分解模块2内设有发热管，发热管通过电源线连接到外部，电源线经由垃圾分解模块2上的电线孔12穿出，根据具体情况选择打开和关闭，提高垃圾分解效率，哪怕是在北国的冬天，也能对厨余垃圾进行及时分解利用。

进一步，底盘种植模块1的底部安装行走滚轮，方便移动。

其工作原理就是将易腐烂分解的厨余垃圾（如菜叶，瓜果皮，剩饭菜，蛋壳，修剪花卉/蔬菜的多余叶子等等），放进垃圾分解室4，关好门后在基本无臭的情况下把垃圾推送到垃圾分解区，让其在几乎密闭的空间里面发酵腐烂。腐烂后的汁液通过养料供给孔8输送到植物的根部任其吸收。空中种植模块3和底盘种植模块1的土壤有效隔离垃圾腐烂发酵后的气味。同时有效阻止蚊蝇孳生。当久旱不雨的时候，种植模块内的植物通过土壤和植物的根系吸收蓄水区的水分和养分。

本实用新型的结构特点及其优点：本实用新型能让更多人把易腐烂的厨余垃圾都利用起来。直接将厨余垃圾转化为能被植物吸收的营养物质，供家庭花园/菜园吸收，做到厨余垃圾零排放，零污染。

一、定量蓄水设计，按需求定量储存雨水，直接减少阳台花卉/小菜园和公共绿化设施的浇灌量。无须再使用化肥，使阳台花卉/蔬菜和公共绿化设施更抗旱，抗涝。

二、立体设计，在有限的空间里面，可以多层次的种植花卉/蔬菜。更有效合理的利用空间和装点家园。空气更清新，并使多余养分/水分再次利用。也可根据实际情况增减层数。

三、采用内蓄水/内蓄肥式密封设计，无臭，无蚊蝇。此设计同时也适合花盆有效防止孳生蚊蝇。

四、选择性加热设计，哪怕是在北国的冬天，也能对厨余垃圾进行及时分解利用。（在能自己分解的气温条件下无须加热，完全不用电）。

五、多垃圾分解室设计，适合不同垃圾产出量的家庭，并周期性的使用垃圾分解室。使其有更充分的时间分解。

六、密封推送垃圾设计，投放垃圾后先把垃圾进料门关好后再把垃圾推送到垃圾分解区，有效隔离推送垃圾时散发出的气味。

七、选择性滚轮设计，可选择有滚轮可移动或无滚轮固定位置放置。

八、防倒塌卡槽，能确保立体花园的牢固性，能有效避免倒塌带来的危害。

本实用新型适用于家庭阳台，庭院，室内绿化，公共绿化设施，公共垃圾回收点，道路/公路绿化带等等（包括并不限于此）。直接将易腐烂的厨余垃圾放入垃圾分解室，关好门后将垃圾推送到垃圾分解区即可，冰冻天气不利于垃圾腐烂分解，需打开发热管（发热管会将垃圾分解室的温度升高到设定温度）。

重新设定垃圾分类标准：一、易腐烂垃圾；包括菜叶，瓜果皮，剩饭菜，蛋壳，修剪花卉/蔬菜的多余叶子等（上述设备处理利用）。

二、塑料类；包括胶袋，胶瓶，塑料快餐盒/碗等（回收处理利用）。

三、玻璃类；包括日常生活中的玻璃制品垃圾（回收处理利用）。

四、金属类；包括金属容器，金属瓶盖，废旧电线，废旧刀具等（回收处理利用）。

五、纸张纺织品类；包括废旧报纸，书籍，纸质包装材料，衣物，鞋帽等（回收处理利用）。

六、大型垃圾；建筑垃圾和废旧家具等（统一焚烧填埋处理）。

七、厕所垃圾；统一销毁,后续本人将研制适合普通家庭的”厕所垃圾无害焚烧炉”。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
