一种景观树钢架结构的制作方法

本实用新型涉及景观树领域，特别涉及一种景观树钢架结构。

背景技术：

目前绿化在社会中占据越来越重要的地位，而针对一些环境并不适合植物的生长或者在移植过程中植物容易死亡，因此渐渐的有了人造树的出现，而通常人造树的生产过程中是首先搭个整体钢架，然后在钢架上焊接钢筋，钢筋可以弯折成需要的形状，接着在外部铺一层网布，最后涂染料完成操作，但是在生产过程中有时会遇到比较大型的人造树，进而也就会导致钢架也较大，通常这种钢架是上下拼接而成的，并且通过螺钉或螺栓来实现固定连接，而这样的连接方式比较不方便，费时费力，使得拼接效率低。

技术实现要素：

本实用新型的目的在于提供一种景观树钢架结构，具有方便拼接的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种景观树钢架结构，包括多个竖直方向拼接的架体，所述架体包括顶框、底框以及连接顶框和底框的连接条，所述顶框中心处设置有柱体，所述柱体上设有插块，所述插块上开设有贯穿其侧壁的开槽，所述底框上设有供插块插入的插孔，所述插块的端面直径大于插孔直径，所述底框的拐角处设有锁定件，所述锁定件保持相邻架体的侧壁相齐平。

通过插块以及插孔的设置，并且借助开槽的设置使得卡块具有内缩的形变能力，在拼接架体时，可以将上方架体的插孔对准插块后用力压下，插块在进入插孔的过程中内缩形变并不断进入，当整个插块穿过插孔后会在弹性恢复力下恢复原状，而插孔的大端面直径大于插孔直径，从而实现轴向限位的作用，使得拼接的架体无法分离，然后再通过转动架体使得相邻架体的侧壁齐平并借助锁定件锁定完成拼接，整个拼接过程中方便快捷，能够有效提高拼接效率。

本实用新型进一步设置：所述插块为圆台状，且所述插块的小端面直径小于插孔的直径。

圆台状的插块其顶部为小端面且该小端面直径小于插孔直径，从而插块端部能够更好进入插孔内实现预定位，然后下压使得插块不断进入再发生形变，更好的便于插块插接。

本实用新型进一步设置：所述开槽呈十字形。

十字形的开槽能够将插块分成4个部分，能够具有更多的变形空间，从而具有更好的形变能力。

本实用新型进一步设置：所述锁定件包括对应设置在顶框和底框上的磁铁块，所述顶框和底框上均设有供磁铁块安装的安装槽，相邻所述架体侧壁齐平时磁铁块处于对应位置并产生磁力。

通过在安装槽内安装磁铁块，故在插接完成后转动架体使得相邻架体侧壁齐平时，顶框和底框上的磁铁块处于对应位置，从而能够借助磁力来限制架体的转动，提高架体拼接的稳定性。

本实用新型进一步设置：所述锁定件包括销钉，所述顶框和底框上设有对应的穿孔，相邻所述架体侧壁齐平时穿孔处于对应位置且销钉穿接在穿孔内。

在插接完成后转动架体使得相邻架体侧壁齐平时，顶框和底框上的穿孔处于对应位置，从而可以在穿孔设置穿接销钉实现对架体转动的限位，能够保持相邻架体的平整性，且操作过程方便，提高架体拼接的稳定性。

本实用新型进一步设置：所述底框和顶框内均设有交叉设置的加固条并在交叉处形成安装部，所述加固条呈对角设置，所述柱体和插孔均设置在安装部处。

交叉设置的加固条能够大程度上的增加架体的结构强度，并且将柱体和插孔设置在安装部处，能够降低对底框和顶框结构强度的影响。

本实用新型进一步设置：相邻所述连接条之间设有加强条，所述加强条呈对角设置。

加强条能够起到增加结构强度的作用，使得相邻的连接条形成一个整体，不易出现弯折变形的情况，另外加强条也能提供施力点，便于架体的抓取。

本实用新型进一步设置：所述连接条向外延伸设有支撑条，所述支撑条垂直于连接条。

通过支撑条的设置能够后续步骤中起到撑开钢筋以及网布的作用，从而能够增大水平方向的面积，而且这样架体的宽度又不用那么大，一定程度上降低材料和生产成本。

本实用新型进一步设置：所述支撑条一端设有螺柱，所述连接条上设有与螺柱螺纹配合的螺纹孔。

支撑条通过螺柱与连接条连接实现可拆卸，故在运输拼接架的过程中可以将支撑条拆卸下来，节省占用空间，便于运输，而且螺纹连接的方式能够使得支撑条长度的调节。

本实用新型进一步设置：所述支撑条远离螺柱的一端开设有凹孔。

由于在后续的过程是通过支撑条的端部与钢筋焊接实现固定，从而通过凹孔的设置，其在与钢筋焊接过程中焊液能够存积在凹孔内，进一步提高焊接的牢固性。

综上所述，本实用新型具有以下有益效果：将架体通过插接的方式实现拼接，在插接过程中借助插块形变进入插孔后再恢复实现竖向限位的作用，然后可以通过转动架体的方式使得相邻架体之间保持状态一致，并借助磁铁块的磁力或销钉实现周向锁定，从而完成架体的拼接，拼接过程中方便快捷，能够有效提高架体拼接的效率。

附图说明

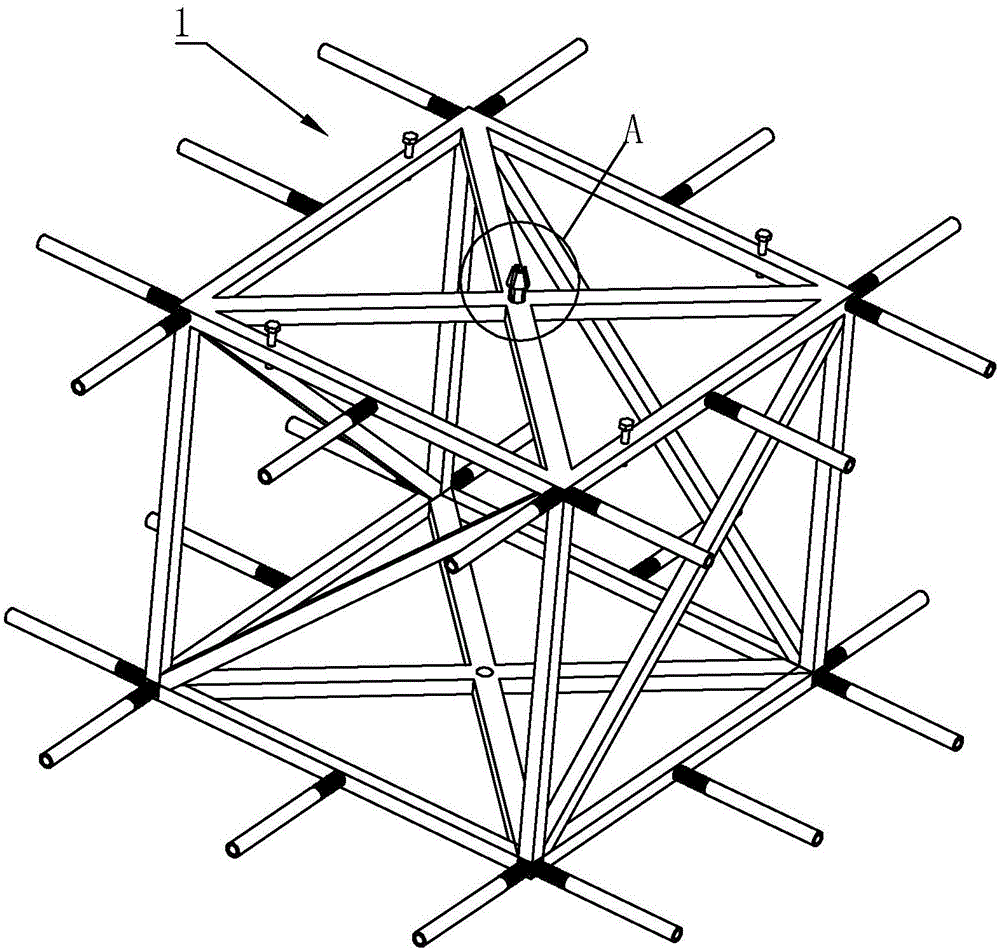

图1是实施例1的整体结构图；

图2是实施例1中架体的结构图；

图3是图2中A处的放大图；

图4是实施例2中架体的结构图。

附图标记：1、架体；2、顶框；3、底框；4、加强条；5、加固条；51、安装部；6、插块；61、柱体；62、开槽；7、插孔；8、穿孔；81、销钉；9、支撑条；91、螺柱；92、螺纹孔；93、凹孔；10、安装槽；11、磁铁块。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：一种景观树钢架结构，如图1所示，包括上下拼接的架体1，架体1为方形结构且包括顶框2、底框3、以及连接顶框2和底框3的连接条，在顶框2和底框3的对角处均设置有加固条5，该加固条5交叉呈十字形并在中心处形成安装部51，在顶框2的安装部51处设置有插块6，而在底框3的安装部51上则设置有与插块6插接的插孔7，通过架体1上下插接的方式实现拼接，相比传统螺栓连接方式更加方便快捷，能够提高拼接的效率，另外在顶框2和底框3上设有对应穿孔8，穿孔8内插接有销钉81，通过销钉81来限制架体1的转动，具体操作可以先将插孔7对准插块6后用力压下实现架体1之间的连接，然后转动至上下架体1的侧壁相齐平时，顶框2和底框3上的穿孔8处于对应位置，只需插入销钉81即可，完成架体1的拼接。

另外在顶框2和底框3上设有外延的支撑条9，其能够在后续步骤中起到撑开钢筋以及网布的作用，从而能够增大水平方向的面积，而且这样架体1的宽度又不用那么大，一定程度上降低材料和生产成本，而且支撑条9的一端设置有螺柱91，通过螺柱91与底框3、顶框2上的螺纹孔92螺纹连接实现拆卸的同时还能实现长度的微调，更具适用性，另外在支撑条9远离螺柱91的一端开设有凹孔93，凹孔93的设置在后续与钢筋的焊接过程中，焊液能够进入凹孔93内形成焊柱从而增加焊接的牢固性。

相邻连接条之间连接有加强条4，且该加强条4呈对角设置，加强条4能够起到增加结构强度的作用，使得相邻的连接条形成一个整体，不易出现弯折变形的情况，另外加强条4也能提供施力点，便于架体1的抓取。

如图2-图3所示，该插块6底部设置有柱体61并通过柱体61连接在加固条5上，柱体61的高度等于加固条的厚度，插块6呈圆台状，并在其上开设有开槽62，该开槽62呈十字形并贯穿插块6侧壁，从而使得插块6具有良好的内缩形变能力，插块6顶部的直径小于插孔7的直径，更加便于插块6的插入，在插接过程中插块6受力内缩而不断进入插孔7内，当插块6完全从插孔7穿出时其会在弹性恢复力下恢复原状，从而能够插块6的大端面来实现卡接，使得架体1竖直方向无法分离。

实施例2：一种景观树钢架结构，如图4所示，其与实施例1的区别在于在架体1的顶框2拐角处设置有安装槽10，而且在安装槽10内固定磁铁块11，进而在底框3上对应位置同样设置磁铁块11，进而在转动架体1至侧壁齐平时，能够借助磁力来实现周向的限位，增加架体1拼接的稳定性。
