一种食用菌培养装置的制作方法

本发明涉及食用菌培养技术领域，具体涉及一种食用菌培养的装置。

背景技术：

随着科技的发展，食用菌培养装置有了很大程度的发展，它的发展给人们在对食用菌进行培养时带来了很大的便利，其种类和数量也正在与日俱增。目前市场上的食用菌培养装置虽然种类和数量非常多，但是大多数的食用菌培养装置都是直接放置在培养皿中，然后外部没有防护装置，容易使培养皿受到污染，并且在使用时无法方便的根据需要来进行透气和透光的操作，使用不够方便，培养效果不够理想。

技术实现要素：

为实现上述目的，本发明提供如下技术方案：一种食用菌培养装置，包括提手、底座、轴承体、挂钩、悬挂环、固定柱和透光窗，所述提手下方连接有装置外罩，且装置外罩内部安装有内筒，所述内筒底部设置有培养皿，所述底座上方连接有转轴，且转轴顶部固定有内筒，所述轴承体内外两侧分别连接有转轴和底座，所述挂钩上方固定有提手，所述悬挂环下方连接有提升板，且提升板下方固定有装置外罩，所述装置外罩顶端内部设置有柱槽，所述提升板下方连接有密封塞，且密封塞下方安装有过滤网筒，所述固定柱上方连接有提升板，且固定柱外部设置有柱槽，所述透光窗外部连接有装置外罩。

优选的，所述装置外罩顶部中间为凹槽结构，且其凹槽结构的外形尺寸与过滤网筒的外形尺寸相吻。

优选的，所述底座通过转轴和轴承体与内筒构成转动结构，且转动范围为0-360°。

优选的，所述悬挂环与挂钩之间的间距与固定柱的长度相等。

优选的，所述柱槽的外形尺寸与固定柱的外形尺寸相吻。

与现有技术相比，本发明的有益效果是：该食用菌培养装置的装置外罩顶部中间为凹槽结构，且其凹槽结构的外形尺寸与过滤网筒的外形尺寸相吻，能够在不进行透气操作的时候将过滤网筒放置在装置外罩内部，使用时再提升出来，使用更加方便，并且提高了空间利用率，底座通过转轴和轴承体与内筒构成转动结构，且转动范围为0-360°，能够全角度调整内筒的位置，从而带动装置外罩转动来调整透光窗的位置，进而根据需要选择背光还是透光，使透光操作更加方便，悬挂环与挂钩之间的间距与固定柱的长度相等，能够确保过滤网筒完全提升上来时悬挂环正好能够挂在挂钩上，使透气工作能够顺畅方便的进行，柱槽的外形尺寸与固定柱的外形尺寸相吻，能够将提升板通过固定柱和柱槽固定在装置外罩上，使用时更加稳定方便。

本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

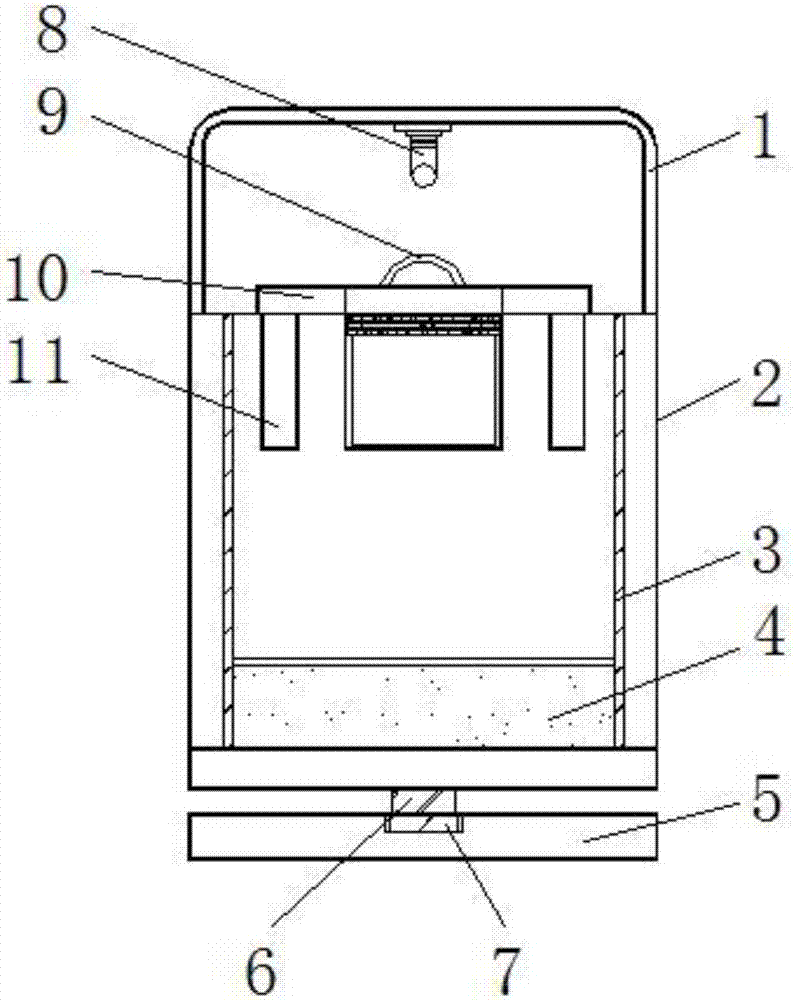

图1为本发明结构示意图；

图2为本发明结构提升板提升状态结构示意图；

图3为本发明结构装置外罩外部结构示意图。

图中：1、提手，2、装置外罩，3、内筒，4、培养皿，5、底座，6、转轴，7、轴承体，8、挂钩，9、悬挂环，10、提升板，11、柱槽，12、密封塞，13、过滤网筒，14、固定柱，15、透光窗。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种食用菌培养装置，包括提手1、底座5、轴承体7、挂钩8、悬挂环9、固定柱14和透光窗15，提手1下方连接有装置外罩2，且装置外罩2内部安装有内筒3，装置外罩2顶部中间为凹槽结构，且其凹槽结构的外形尺寸与过滤网筒13的外形尺寸相吻，能够在不进行透气操作的时候将过滤网筒13放置在装置外罩2内部，使用时再提升出来，使用更加方便，并且提高了空间利用率，内筒3底部设置有培养皿4，底座5上方连接有转轴6，且转轴6顶部固定有内筒3，轴承体7内外两侧分别连接有转轴6和底座5，底座5通过转轴6和轴承体7与内筒3构成转动结构，且转动范围为0-360°，能够全角度调整内筒3的位置，从而带动装置外罩2转动来调整透光窗15的位置，进而根据需要选择背光还是透光，使透光操作更加方便，挂钩8上方固定有提手1，悬挂环9下方连接有提升板10，悬挂环9与挂钩8之间的间距与固定柱14的长度相等，能够确保过滤网筒13完全提升上来时悬挂环9正好能够挂在挂钩8上，使透气工作能够顺畅方便的进行，且提升板10下方固定有装置外罩2，装置外罩2顶端内部设置有柱槽11，提升板10下方连接有密封塞12，且密封塞12下方安装有过滤网筒13，固定柱14上方连接有提升板10，且固定柱14外部设置有柱槽11，柱槽11的外形尺寸与固定柱14的外形尺寸相吻，能够将提升板10通过固定柱14和柱槽11固定在装置外罩2上，使用时更加稳定方便，透光窗15外部连接有装置外罩2。

工作原理：在使用该食用菌培养装置时，首先通过提手1将整个装置外罩2从内筒3外部提升出来，然后在内筒3底部的培养皿4中放入需要进行培养的食用菌，并配置好相应的培养基，配置完成之后，再盖上装置外罩2，然后就可以进行食用菌的培养了，在培养过程中，提升板10下方的密封塞12能够保证提升板10与装置外罩2连接处的密封性，使内筒3内部的环境与外界隔开，便于进行培养，如果需要让食用菌进行透气，则可以通过悬挂环9将提升板10提升起来，提升时提升板10下方的过滤网筒13也会提升上来，提升上之后，将悬挂环9挂在挂钩8上，悬挂环9挂在挂钩8上时，过滤网筒13正好完全处在装置外罩2的上方，此时，空气可以通过过滤网筒13进入到内筒3中，对内部进行换气，并且过滤网筒13能够防止杂质进入到内筒3的内部从而对培养基造成污染，在培养过程中，如果需要对内部进行阳光照射，则可以通过底座5上的转轴6和轴承体7来转动内筒3，内筒3转动后，能够带着装置外罩2一同转动，从而调整装置外罩2上透光窗15的位置，使透光窗15对着太阳的位置，使阳光能够通过透光窗15照射进内筒3的内部，对食用菌进行照射，从而完成一系列工作。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种食用菌培养装置，包括提手、底座、轴承体、挂钩、悬挂环、固定柱和透光窗，所述提手下方连接有装置外罩，且装置外罩内部安装有内筒，所述内筒底部设置有培养皿，所述底座上方连接有转轴，所述轴承体内外两侧分别连接有转轴和底座，所述挂钩上方固定有提手，所述悬挂环下方连接有提升板，所述装置外罩顶端内部设置有柱槽，所述固定柱上方连接有提升板，所述透光窗外部连接有装置外罩。该食用菌培养装置的装置外罩顶部中间为凹槽结构，且其凹槽结构的外形尺寸与过滤网筒的外形尺寸相吻，能够在不进行透气操作的时候将过滤网筒放置在装置外罩内部，使用时再提升出来，使用更加方便，并且提高了空间利用率。
