一种搅拌式根茬粉碎还田装置的制作方法

本发明涉及粉碎根茬设备技术领域，具体为一种搅拌式根茬粉碎还田装置。

背景技术：

秸秆还田是当今世界上普遍重视的一项培肥地力的增产措施，在杜绝了秸秆焚烧所造成的大气污染的同时还有增肥增产作用。秸秆还田能增加土壤有机质，改良土壤结构，使土壤疏松，孔隙度增加，容量减轻，促进微生物活力和作物根系的发育。传统的根茬粉碎装置是直接对根茬进行切割，再通过刀片对根茬进行粉碎，但是粉碎后的根茬四处飞溅，而且直径较小容易飘散到空气中，对空气造成污染。为此我们设计了一款新型的一种搅拌式根茬粉碎还田装置，解决了传统的一种搅拌式根茬粉碎还田装置使用不便的问题。

技术实现要素：

本发明的目的在于提供一种搅拌式根茬粉碎还田装置，以解决现有的技术缺陷和不能达到的技术要求。

为实现上述目的，本发明提供如下技术方案：一种搅拌式根茬粉碎还田装置，包括切割刀、传送带、粉碎室、开沟犁和破土轮，所述切割刀通过连接轴与第一连接杆底部连接，第一连接杆与固定板两侧固定连接，第一连接杆之间设有传送带，所述传送带一端与粉碎室内部连接，粉碎室顶部通过第二连接杆与固定板固定连接，粉碎室底部设有出料口，粉碎室内部设有破碎腔、第二电机和导管，所述固定板上部设有第一电机，第一电机通过底座与固定板可拆卸连接，第一电机通过传动杆与主动轴连接，主动轴通过皮带与从动轴连接，从动轴与破土轮连接，从动轴通过第五连接杆与固定板连接，所述固定板底部设有第三连接杆和第四连接杆，第四连接杆底部设有开沟犁。

优选的，所述破碎腔内包括破碎刀和保护罩，保护罩设在破碎刀四周，破碎刀与第二电机连接，导管与保护罩连接。

优选的，所述传送带上设有倒钩，倒钩与传送带固定连接，倒钩在传送带上呈现水平分布。

优选的，所述第三连接杆与横杆连接，开沟犁上的第四连接杆与横杆配合连接。

优选的，所述第一电机通过底座上设有螺孔，固定板上设有长条形通孔，第一电机底座通过螺栓与固定板配合连接。

与现有技术相比，本发明的有益效果如下：

1.与传统的搅拌式根茬粉碎还田装置相比，改良后的搅拌式根茬粉碎还田装置通过在传送带上设有倒钩，当切割刀对根茬进行切割后，根茬在挂钩的作用下被传送带传送进粉碎室内，切割刀可以最大限度的将根茬切除，以便于对土地的翻耕，提高翻耕的效率。

2.与传统的搅拌式根茬粉碎还田装置相比，改良后的搅拌式根茬粉碎还田装置在粉碎室内设有破碎刀，当根茬进入到破碎腔内，破碎刀在第二电机的作用下对根茬进行粉碎，粉碎的根茬通过导管进入到出料口内，再经过出料口掉落到田地内，粉碎的根茎进入到田地内更利于微生物分解，实现废弃的根茬再利用，减少化学废料的使用。

附图说明

图1为本发明一种搅拌式根茬粉碎还田装置结构示意图；

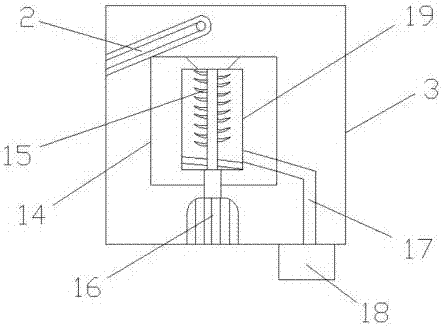

图2为本发明一种搅拌式根茬粉碎还田装置粉碎室内部结构示意图；

图3为本发明一种搅拌式根茬粉碎还田装置第三连接杆侧视结构示意图；

图中：1-切割刀，2-传送带，3-粉碎室，4-开沟犁，5-破土轮，6-皮带，7-主动轴，8-从动轴，9-第一电机，10-固定板，11-第一连接杆，12-倒钩，13-横杆，14-破碎腔，15-破碎刀，16-第二电机，17-导管，18-出料口，19-保护罩，20-第二连接杆，21-第三连接杆，22-第四连接杆，23-第五连接杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种搅拌式根茬粉碎还田装置，包括切割刀1、传送带2、粉碎室3、开沟犁4和破土轮5，所述切割刀1通过连接轴与第一连接杆11底部连接，第一连接杆11与固定板10两侧固定连接，第一连接杆11之间设有传送带2，所述传送带2一端与粉碎室3内部连接，粉碎室3顶部通过第二连接杆20与固定板10固定连接，粉碎室3底部设有出料口18，粉碎室3内部设有破碎腔14、第二电机16和导管17，所述固定板10上部设有第一电机9，第一电机9通过底座与固定板10可拆卸连接，第一电机9通过传动杆与主动轴7连接，主动轴7通过皮带6与从动轴8连接，从动轴8与破土轮5连接，从动轴8通过第五连接杆与固定板10连接，所述固定板10底部设有第三连接杆21和第四连接杆22，第四连接杆22底部设有开沟犁4。

破碎腔14内包括破碎刀15和保护罩19，保护罩19设在破碎刀15四周，破碎刀15与第二电机16连接，导管17与保护罩19连接，根茬掉落进14内，15对根茬进行粉碎，由于破碎刀15在第二电机16的作用下高速运转，粉碎的根茬具有离心力会四处飞溅，保护罩19可以防止根茬飞溅，并将根茬聚拢在一起。

传送带2上设有倒钩12，倒钩12与传送带2固定连接，倒钩12在传送带2上呈现水平分布，根茬在切割刀1的作用下切割后与传送带2上的倒钩12接触后，随着倒钩12转动进入到粉碎室3内粉碎。

第三连接杆21与横杆13连接，开沟犁4上的第四连接杆22与横杆13配合连接，在对土地进行翻耕的时候将开沟犁4从横杆13上放下，开沟犁4对田地进行翻耕。

第一电机9通过底座上设有螺孔，固定板10上设有长条形通孔，第一电机9底座通过螺栓与固定板10配合连接，由于皮带6长时间的运动后会变松，通过调控螺旋的位置进而改变第一电机9的位置，进而增强皮带6的紧度，提高破土轮5破碎土的效率。

本发明一种搅拌式根茬粉碎还田装置使得根茬在切割刀1的作用下切断，切断后的根茬在传送带2上的倒钩12作用下被传送到粉碎室3内，根茬掉落到破碎腔14内，破碎刀15在第二电机16的作用下对根茬进行粉碎，保护罩19防止粉碎的根茬四处飞溅，对根茬起到聚拢的作用，粉碎后的根茬经过导管17掉落到出料口18，再经过出料口18撒到田地内，开沟犁4对土地进行翻耕，而破土轮5对翻耕后的土进行破碎，使得根茬均匀的撒进田地内，根茬在微生物的作用下分解进而促进庄家生长。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种搅拌式根茬粉碎还田装置，包括切割刀、传送带、粉碎室、开沟犁和破土轮，所述切割刀通过连接轴与第一连接杆底部连接，第一连接杆与固定板两侧固定连接，第一连接杆之间设有传送带，所述传送带一端与粉碎室内部连接，粉碎室顶部通过第二连接杆与固定板固定连接，粉碎室底部设有出料口，粉碎室内部设有破碎腔、第二电机和导管，所述固定板上部设有第一电机，第一电机通过底座与固定板可拆卸连接，第一电机通过传动杆与主动轴连接。该种搅拌式根茬粉碎还田装置，通过在第一连接杆底部设有切割刀，切割刀对根茬进行切割后，断了的根茬在传送带上的倒钩的作用下进入到粉碎室内，进而对根茬进行粉碎。

技术研发人员：赵勇;石晓东;胡伟
受保护的技术使用者：马鞍山英维爱生态科技有限公司
技术研发日：2017.06.21
技术公布日：2017.09.01
