一种城市绿化树木剪枝器的制作方法

本发明涉及一种剪枝器，具体是一种城市绿化树木剪枝器。

背景技术：

在现代城市绿化中，常会在道路两旁种植树木，生长过程中常需要进行剪枝，以保持树木在限定合理的空间内生长。对于较为粗壮的枝干，维护人员会定期使用电动升降设备、切割设备等专业设备进行切割，而对较为细小的枝条，维护人员会隔一段时间手持高枝剪刀进行剪切，剪枝时，维护人员需一手持高枝剪的长杆，另一只手拉动绳子操控剪刀进行剪切，过程中高枝剪的重力和拉动绳子的反作用力都由维护人员的双手承受，操作费力，容易出现疲劳，影响工作效率。

技术实现要素：

为解决现有技术的不足，本发明提供了便于操作、省力的城市绿化树木剪枝器。

本发明解决问题采用的技术方案是：

一种城市绿化树木剪枝器，包括手推车，还包括万向机构，所述万向机构包括支柱、铰接在支柱上端的水平转动座、铰接在水平转动座前端的竖直转动座以及一锁紧机构，所述支柱的下端固定连接在手推车上，所述竖直转动座上滑动连接有长杆，所述长杆的前端设置有剪刀头，所述长杆上还套接有拉杆，所述拉杆的前端与剪刀头连接，当拉杆往长杆的后端移动时，所述剪刀头闭合，所述锁紧机构包括滑动连接在水平转动座内的移动块和迫使移动块具有前移趋势的弹簧；当移动块往水平转动座前端移动时，所述锁紧机构将长杆与竖直转动座锁紧、将竖直转动座与水平转动座锁紧以及将水平转动座与支柱锁紧，当移动块往水平转动座后端移动时，所述锁紧机构将长杆与竖直转动座松开、将竖直转动座与水平转动座松开以及将水平转动座与支柱松开。

进一步，所述锁紧机构包括卡接机构i，所述卡接机构i包括前端铰接在水平转动座下方的卡杆i、设置在支柱外表面的一圈卡齿i以及固定连接在移动块下端的推拉块，所述卡杆i的后端与推拉块连接，所述卡杆i上还设置有卡爪i；当移动块前移时，所述推拉块推动卡杆i往卡齿i转动，令卡爪i与卡齿i卡合，当移动块后移时，所述推拉块拉动卡杆i背离卡齿i转动，令卡爪i与卡齿i松开。

进一步，所述卡杆i包括左卡杆、右卡杆、左连杆和右连杆，所述卡爪i具有两个并且分别对称设置在左卡杆、右卡杆的内侧，所述左卡杆、右卡杆的前端分别铰接在水平转动座下方的左右两侧，所述左连杆的左端和右连杆的右端分别与左卡杆、右卡杆的后端铰接，所述左连杆的右端与右连杆的左端铰接在一起；所述推拉块上设置有空腔，所述空腔内的左右两侧对称设置有限位滑道，所述推拉块的前端设置有挡块，所述左卡杆、右卡杆的后端伸入至空腔内；当移动块前移时，所述限位滑道迫使左卡杆、右卡杆向相对方向转动，令其上的卡爪i与卡齿i卡合，当移动块后移时，所述挡块推动左连杆和右连杆的铰接处后移，迫使左连杆和右连杆之间的夹角增大，从而推动左卡杆、右卡杆向相反方向转动，令其上的卡爪i与卡齿i松开。

进一步，当移动块处于最前位置时，所述挡块与铰接处具有一定的间距。

进一步，所述锁紧机构包括卡接机构ii，所述卡接机构ii包括设置在移动块前端上的卡杆ii、设置在竖直转动座上的按圆面均匀排列的卡齿ii；当移动块前移时，所述卡杆ii与卡齿ii卡合，当移动块后移时，所述卡杆ii与卡齿ii松开。

进一步，所述锁紧机构包括卡接机构iii，所述卡接机构iii包括设置在移动块前端上的卡杆iii、设置在长杆侧面的沿长度方向均匀排列的一排卡齿iii；当移动块前移时，所述卡杆iii与卡齿iii卡合，当移动块后移时，所述卡杆iii与卡齿iii松开。

进一步，所述竖直转动座在朝长杆后端的方向上铰接有连接板，所述连接板的下端可拆卸固定连接有重块，所述连接板的上端挂在长杆的上。

进一步，所述剪刀头包括固定连接在长杆上的上刀片和铰接在长杆上的下刀片，所述下刀片的后端可上下移动的铰接在拉杆的前端上。

进一步，所述手推车的后轮上还设置有脚刹。

本发明的有益效果：本发明在手推车上设置万向机构，将长杆滑动连接万向机构上，使用时令移动块往水平转动座后端移动，这时万向机构松开可任意方向移动，用手操作长杆令其剪刀头对准需要剪切的枝干，令移动块往水平转动座前端移动，万向机构处于锁紧状态，用手拉动拉杆后移，剪刀头闭合将枝干剪下；本发明用手推车来承载剪枝器的重量及拉动拉杆的部分反作用力，大大降低使用者的负担，操作更为省力，同时也便于在道路上移动，使用更加方便。

附图说明

图1是本发明的结构示意图；

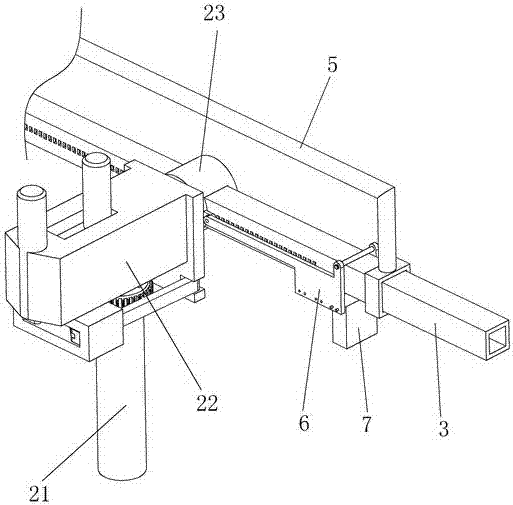

图2是本发明的立体结构示意图；

图3是本发明的分解结构示意图；

图4是本发明的万向机构锁紧状态的仰视内部示意图；

图5是本发明的万向机构松开状态的仰视内部示意图。

具体实施方式

以下将结合实施例和附图对本发明创造的构思、具体结构及产生的技术效果进行清楚、完整的描述，以充分地理解本发明创造的目的、特征和效果。本发明创造中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

参照图1至图5，一种城市绿化树木剪枝器，包括手推车1，还包括万向机构2，所述万向机构2包括支柱21、铰接在支柱21上端的水平转动座22、铰接在水平转动座22前端的竖直转动座23以及一锁紧机构，所述支柱21的下端固定连接在手推车1上，所述竖直转动座23上滑动连接有长杆3，所述长杆3的前端设置有剪刀头4，所述长杆3上还套接有拉杆5，所述拉杆5的前端与剪刀头4连接，当拉杆5往长杆3的后端移动时，所述剪刀头4闭合，所述锁紧机构包括滑动连接在水平转动座22内的移动块241和迫使移动块241具有前移趋势的弹簧；当移动块241往水平转动座22前端移动时，所述锁紧机构将长杆3与竖直转动座23锁紧、将竖直转动座23与水平转动座22锁紧以及将水平转动座22与支柱21锁紧，当移动块241往水平转动座22后端移动时，所述锁紧机构将长杆3与竖直转动座23松开、将竖直转动座23与水平转动座22松开以及将水平转动座22与支柱21松开。实际中，移动块241和水平转动座22上均设置有把手，方便使用者一只手握住这两只把手，操控移动块241后移。

本实施例中，所述锁紧机构包括卡接机构i24，所述卡接机构i24包括前端铰接在水平转动座22下方的卡杆i242、设置在支柱21外表面的一圈卡齿i243以及固定连接在移动块241下端的推拉块244，所述卡杆i242的后端与推拉块244连接，所述卡杆i242上还设置有卡爪i2420；当移动块241前移时，所述推拉块244推动卡杆i242往卡齿i243转动，令卡爪i2420与卡齿i243卡合，当移动块241后移时，所述推拉块244拉动卡杆i242背离卡齿i243转动，令卡爪i2420与卡齿i243松开。

进一步改进实施例中，所述卡杆i242包括左卡杆、右卡杆、左连杆和右连杆，所述卡爪i2420具有两个并且分别对称设置在左卡杆、右卡杆的内侧，所述左卡杆、右卡杆的前端分别铰接在水平转动座22下方的左右两侧，所述左连杆的左端和右连杆的右端分别与左卡杆、右卡杆的后端铰接，所述左连杆的右端与右连杆的左端铰接在一起；所述推拉块244上设置有空腔，所述空腔2441内的左右两侧对称设置有限位滑道2442，所述推拉块244的前端设置有挡块2443，所述左卡杆、右卡杆的后端伸入至空腔2441内；当移动块241前移时，所述限位滑道2442迫使左卡杆、右卡杆向相对方向转动，令其上的卡爪i2420与卡齿i243卡合，当移动块241后移时，所述挡块2443推动左连杆和右连杆的铰接处2421后移，迫使左连杆和右连杆之间的夹角增大，从而推动左卡杆、右卡杆向相反方向转动，令其上的卡爪i2420与卡齿i243松开。该限位滑道2442具有三段，靠近挡块2443的前段两侧的间距较远，当挡块2443推动左卡杆、右卡杆向相反方向转动至令卡爪i2420与卡齿i243松开时，该限位滑道2442的前段两侧的间距不小于左卡杆与右卡杆末端之间的距离，也即此时左卡杆和右卡杆的末端位于该限位滑道2442的前段内部；而远离挡块2443的后段两侧的间距较近，当左卡杆和右卡杆的末端位于该限位滑道2442后段时，会受到限位推动向相对方向转动，令卡爪i2420与卡齿i243卡合，滑道2442的前段和后段之间设置有中间段，该中间段为倾斜面，其连接前段和后段，令前段和后段平滑的过渡，便于左卡杆和右卡杆的末端从顺利前段移动到后段。

对上述实施例进一步改进，当移动块241处于最前位置时，所述挡块2443与铰接处2421具有一定的间距，这里最前位置是指移动块241在水平转动座22内移动至最前端的位置处，一般水平转动座22内设置有滑槽，移动块241位于滑槽内，移动块241移动到滑槽的最前端。

进一步改进的实施例中，所述锁紧机构包括卡接机构ii25，所述卡接机构ii25包括设置在移动块241前端上的卡杆ii251、设置在竖直转动座23上的按圆面均匀排列的卡齿ii252；当移动块241前移时，所述卡杆ii251与卡齿ii252卡合，当移动块241后移时，所述卡杆ii251与卡齿ii252松开。竖直转动座23转动到任意角度时，其实的圆面均匀排列的卡齿ii252令都能够被卡杆ii251卡合。更进一步，所述锁紧机构包括卡接机构iii26，所述卡接机构iii26包括设置在移动块241前端上的卡杆iii261、设置在长杆3侧面的沿长度方向均匀排列的一排卡齿iii262；当移动块241前移时，所述卡杆iii261与卡齿iii262卡合，当移动块241后移时，所述卡杆iii261与卡齿iii262松开。上述的实施例中，挡块2443与铰接处2421具有一定的间距，设置间距可让移动块241往后移动时，卡接机构ii25和卡接机构iii26先松开，然后挡块2443再推动卡接机构i24松开，令锁紧机构松开具先后次序，方便使用。

进一步改进的实施例，所述竖直转动座23在朝长杆3后端的方向上铰接有连接板6，所述连接板6的下端可拆卸固定连接有重块7，所述连接板6的上端挂在长杆3的上。设置连接板6和重块7，用于配重，减少使用者操作长杆3的力道，有利于节省体力，其中重块7可根据需要增加或减少。

另外，所述剪刀头4包括固定连接在长杆3上的上刀片41和铰接在长杆3上的下刀片42，所述下刀片42的后端可上下移动的铰接在拉杆5的前端上，当拉动长杆3往后移动时，下刀片42的后端受拉动，其后端与拉杆5的连接处会向下转动，令下刀片42与上刀片41切合。进一步，所述手推车1的后轮上还设置有脚刹11，该脚刹11具有踏杆，用脚踩下便刹紧，脚离开便松开，设置脚刹11是在操控长杆3时，可以一直脚踩住脚刹11，令手推车1固定不移动，方便剪枝作业。

需要说明的是，以上提到的实施例主要是某个机构或部件的实施例，在不矛盾的情况下，这些机构或部件的各个实施方式可互换以构成新的实施方式，这些简单的改动，均只是以基本相同的手段实现本发明创造的目的，都应属于本发明的保护范围。
