车载抽水灌溉装置的制作方法

本实用新型涉及灌溉装置，具体是一种便于移动使用的车载抽水灌溉装置。

背景技术：

农田、林地及苗圃等的生产作业常会用到灌溉装置。目前使用的灌溉装置普遍为固定式，不可移动或不便于移动，这给水利调配上带来不便。另外，接在水泵上的管线较长时，移动及使用时也会存在一些不方便的地方。管线较长，拖动起来就会困难，管线收放也不方便，一不小心就会打结。

技术实现要素：

本实用新型所要解决的技术问题是：针对上述问题，提供一种车载抽水灌溉装置。

本实用新型的技术解决方案是：车载抽水灌溉装置，包括设有拖车的四轮拖拉机和水泵，其特征在于，所述水泵固定在所述拖车上，并通过变速箱和万向轴与四轮拖拉机的发动机输出端连接，拖车上还设有用于缠绕管线的绕线盘，绕线盘通过设在其轴心处并与其固定为一体的轴管可转动地固定在拖车上，轴管一端用于连接输水管线，另一端通过密封短接及管线与水泵的输出端连接，密封短接的内管壁上设有若干密封环槽，密封环槽内设有密封圈，密封短接套在轴管的外壁，在起密封作用的同时不会影响轴管转动。

本实用新型的技术效果是：它具有结构简单、造价低、便于移动及便于使用和灵活调配的优点。管线缠绕在绕线盘上，便于收放，拖拉省力，收起方便，不会出现打结问题。管线的一端始终与水泵的输出端通过密封短接连接，省去了拆装的不便。直接使用四轮拖拉机车头的动力，不需额外动力源就可起动作业。水泵通过变速箱和万向轴与车头发动机连接，可提高泵送能力和平稳性。

附图说明

图1为本实用新型的结构示意图；

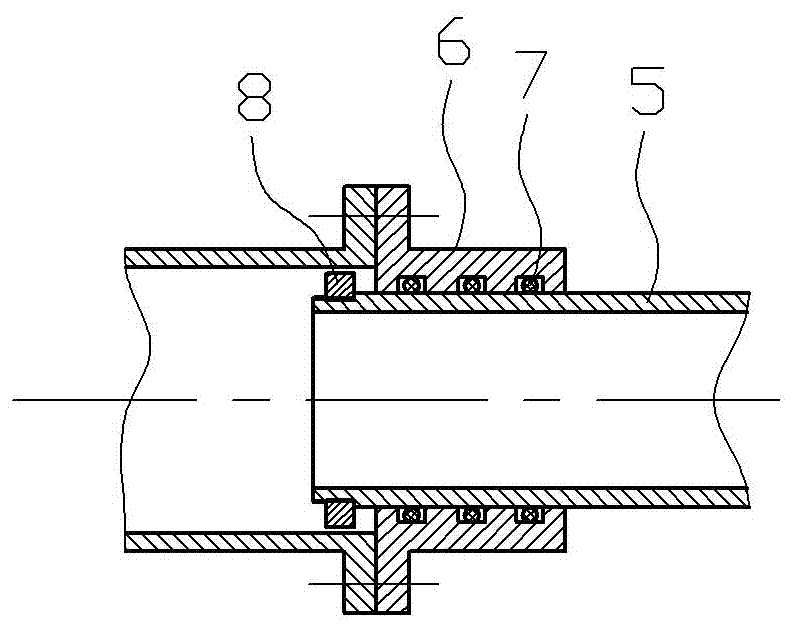

图2为本实用新型的结构示意图。

具体实施方式

如图1和2所示，车载抽水灌溉装置，包括设有拖车1的四轮拖拉机和水泵2，所述水泵2固定在所述拖车1上，并通过变速箱3和万向轴与四轮拖拉机的发动机输出端连接，拖车1上还设有用于缠绕管线的绕线盘4，绕线盘4通过设在其轴心处并与其固定为一体的轴管5可转动地固定在拖车1上，轴管5一端用于连接输水管线，另一端通过密封短接6及管线与水泵2的输出端连接，密封短接6的内管壁上设有若干密封环槽，密封环槽内设有密封圈7，密封短接6套在轴管5的外壁，在起密封作用的同时不会影响轴管5转动。

所述轴管5与密封短接6连接的一端设有挡环8，挡环8的外径大于密封短接6的内径，挡环8可拆卸地固定在轴管5端部的外壁上。

所述密封短接6与水泵2输出端连接的一端为法兰盘连接。
