一种角度可调的农机具的限高装置的制作方法

本实用新型涉及农业用具技术领域，具体为一种角度可调的农机具的限高装置。

背景技术：

农机具包括耕作机、施肥机、播种机、玉米收获机等，农机具具有机架，铰接安装的农机具设置有安装轴，使用时农机具安装在拖拉机上，在拖拉机和农机具之间还有连接杆，或者农机具主体和安装架之间有连接杆，连接杆上具有多个销孔，以便定位销穿插在不同的销孔中进行定位，在不同的销孔中插入定位销使农机具的高度不同，所以，这个连接杆又是农机具的限高装置，现有的限高装置结构简陋，对于高度的定位也不精确，且不可转变角度，工作效率低，为此，我们提出了一种角度可调的农机具的限高装置。

技术实现要素：

本实用新型的目的在于提供一种角度可调的农机具的限高装置，以解决上述背景技术中提出的现有的限高装置结构简陋，对于高度的定位也不精确，且不可转变角度，工作效率低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种角度可调的农机具的限高装置，包括安装底座，所述安装底座的内腔设置有横向滑槽，所述横向滑槽的内腔设置有传送带，所述横向滑槽上安装有支撑滑杆，所述支撑滑杆的左侧安装有工作台，所述工作台的前表面安装有控制器，所述工作台的顶部左侧安装有气泵，所述气泵的顶部安装有气压机，所述气泵与气压机之间安装有输气管，所述气压机的右侧安装有主机，所述主机的前表面安装有机壳，所述主机的右侧开设有竖向滑槽，所述竖向滑槽上安装有电动滑块，所述电动滑块的顶部安装有限高杆，所述限高杆上开设有安装孔，所述限高杆上安装有紧固螺丝，所述限高杆的右侧安装有活动铰接块，所述活动铰接块的右侧安装有固定块，所述控制器分别与气压机、主机、电动滑块和传送带电性连接。

优选的，所述传送带为EP传送带，且所述传送带的内腔设置有加强筋。

优选的，所述限高杆为高锰钢限高杆。

优选的，所述工作台的顶部设置有橡胶减震层。

与现有技术相比，本实用新型的有益效果是：当需要使用农机具的时候，通过限高杆上的安装孔将农机具安装，通过紧固螺丝固定，当需要进行高度调节的时候通过控制器打开主机，使得机器运转，控制器控制电动滑块滑动改变限高杆的高度，从而使得农机具的高度改变，当需要改变农机具的角度的时候，可以通过控制器使得安装底座内腔的横向滑槽上的传送带转动来带动支撑滑杆的滑动，使得工作台的位置改变，从而改变农机具的角度，活动铰接块能有效的保证限高杆的上下左右移动，本实用新型结构完善，操作便捷，高度改变精确，工作效率高。

附图说明

图1为本实用新型结构示意图；

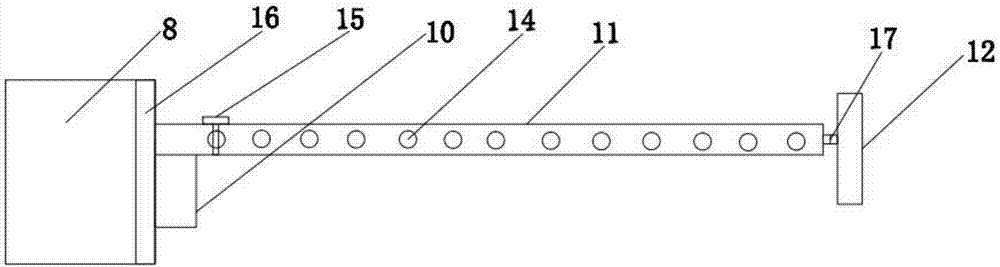

图2为本实用新型限高杆结构示意图。

图中：1安装底座、2横向滑槽、3工作台、4控制器、5气泵、6输气管、7气压机、8主机、9机壳、10电动滑块、11限高杆、12固定块、13支撑滑杆、14安装孔、15紧固螺丝、16竖向滑槽、17活动铰接块、18传送带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种角度可调的农机具的限高装置，包括安装底座1，所述安装底座1的内腔设置有横向滑槽2，所述横向滑槽2的内腔设置有传送带18，所述横向滑槽2上安装有支撑滑杆13，所述支撑滑杆13的左侧安装有工作台3，所述工作台3的前表面安装有控制器4，所述工作台3的顶部左侧安装有气泵5，所述气泵5的顶部安装有气压机7，所述气泵5与气压机7之间安装有输气管6，所述气压机7的右侧安装有主机8，所述主机8的前表面安装有机壳9，所述主机8的右侧开设有竖向滑槽16，所述竖向滑槽16上安装有电动滑块10，所述电动滑块10的顶部安装有限高杆11，所述限高杆11上开设有安装孔14，所述限高杆11上安装有紧固螺丝15，所述限高杆11的右侧安装有活动铰接块17，所述活动铰接块17的右侧安装有固定块12，所述控制器4分别与气压机7、主机8、电动滑块10和传送带18电性连接。

其中，所述传送带18为EP传送带，且所述传送带18的内腔设置有加强筋，EP传送带韧性高，不会偏离传递轨道，传送带18内腔安装的加强筋能有效的使得传送带18更坚韧稳固，所述限高杆11为高锰钢限高杆，高锰钢材料具有强大的承重性和韧性，限高杆11采用高锰钢作为材料能有效的保证农机具的安装稳定性和机器的使用年限，所述工作台3的顶部设置有橡胶减震层，橡胶减震层能有效的降低主机8工作过程中的震动，从而保证限高杆11高度调整过程的精确性。

工作原理：当需要使用农机具的时候，通过限高杆11上的安装孔14将农机具安装，通过紧固螺丝15固定，当需要进行高度调节的时候通过控制器4打开主机8，使得机器运转，控制器4控制电动滑块10滑动改变限高杆11的高度，从而使得农机具的高度改变，当需要改变农机具的角度的时候，可以通过控制器4使得安装底座1内腔的横向滑槽2上的传送带18运转，带动支撑滑杆13的滑动，使得工作台3的位置改变，从而改变农机具的角度，活动铰接块17能有效的保证限高杆11的上下左右移动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
