新型水稻育秧覆土装置的制作方法

本实用新型涉及水稻育秧覆土机领域，尤其涉及一种新型水稻育秧覆土装置。

背景技术：

现有的水稻育秧覆土在使用时，出料口的宽度无法改变，导致土壤排出量无法进行调节，结构很不合理，使用很不方便，同时滚筒上很容易附着土壤，不便于清理。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构合理、便于清理的新型水稻育秧覆土装置。

本实用新型的目的是通过以下技术方案来实现：

一种新型水稻育秧覆土装置，包括覆土机主体、滚筒、导流板、土壤流出口、导流板支撑杆、滚筒刷，所述覆土机主体上部具有土壤箱，所述土壤箱右侧底部具有土壤流出口，所述覆土机主体中部具有滚筒槽，所述滚筒槽内部连接滚筒，所述滚筒槽底部具有排土口，所述覆土机主体右侧上部通过转轴连接导流板，所述覆土机主体右侧下部连接固定侧板，所述固定侧板两侧具有多个锁紧螺钉，所述锁紧螺钉插入覆土机主体中，所述固定侧板侧壁上部具有多个固定支撑柱，所述固定支撑柱内部具有支撑杆伸缩螺槽，所述支撑杆伸缩螺槽内部连接导流板支撑杆，所述导流板支撑杆与支撑杆伸缩螺槽相互啮合，所述导流板支撑杆连接导流板底面。

所述覆土机主体内部具有锁紧柱安装槽，所述锁紧柱安装槽内部连接滚筒刷固定块锁紧柱，所述滚筒刷固定块锁紧柱上部具有滚筒刷固定块，所述滚筒刷固定块右侧为斜面，所述滚筒刷固定块左侧具有滚筒刷，所述滚筒刷连接滚筒侧壁。

所述支撑杆伸缩螺槽底部连接支撑加强杆一端，所述支撑加强杆另一端连接固定侧板侧壁下部，所述支撑加强杆、支撑杆伸缩螺槽、固定侧板形成三脚架。

有益效果：

当需要对覆土厚度进行调节时，转动导流板支撑杆，调节导流板支撑杆伸出的长度，使得导流板支撑杆对导流板的支撑位置发生改变，导流板的倾斜角度发生变化，从而使得土壤流出口的宽度得到改变，土壤覆盖厚度得到改变。在支撑加强杆的作用下，使得导流板支撑杆、支撑杆伸缩螺槽结构更加稳定，进而使得导流板支撑杆对导流板进行支撑时，导流板的稳定性得到保证，这种新型水稻育秧覆土装置结构更加合理，同时可以根据实际情况对土壤流出口的宽度进行调节，改变土壤排处的厚度，操作简单，清洁方便，使用方便，同时在滚筒刷的作用下，使得滚筒在转动，黏附在滚筒表面的土壤得到清扫，保证了滚筒表面的清洁，少部分滚筒与滚筒槽之间存在土壤也可通过排土口排出，结构更加合理。

附图说明

图1为本实用新型所述的新型水稻育秧覆土装置结构示意图。

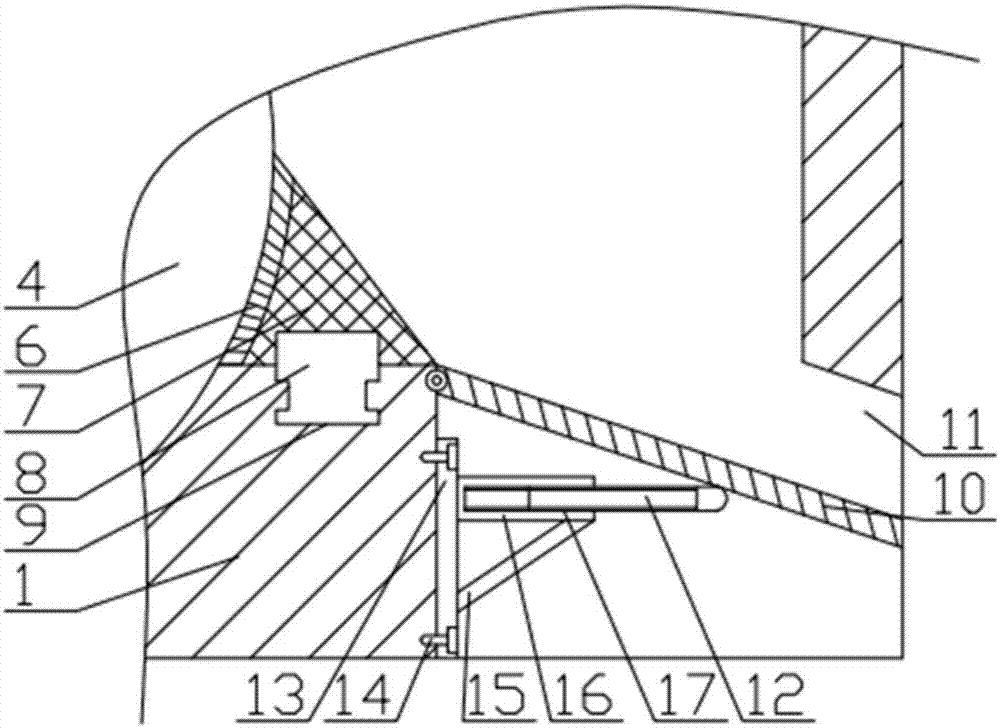

图2为本实用新型所述的新型水稻育秧覆土装置局部放大结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型水稻育秧覆土装置，包括覆土机主体1、滚筒4、导流板10、土壤流出口11、导流板支撑杆12、滚筒刷6，所述覆土机主体1上部具有土壤箱2，所述土壤箱2右侧底部具有土壤流出口11，所述覆土机主体1中部具有滚筒槽3，所述滚筒槽3内部连接滚筒4，所述滚筒槽3底部具有排土口5，所述覆土机主体1右侧上部通过转轴连接导流板10，所述覆土机主体1右侧下部连接固定侧板13，所述固定侧板13两侧具有多个锁紧螺钉14，所述锁紧螺钉14插入覆土机主体1中，所述固定侧板13侧壁上部具有多个固定支撑柱16，所述固定支撑柱16内部具有支撑杆伸缩螺槽17，所述支撑杆伸缩螺槽17内部连接导流板支撑杆12，所述导流板支撑杆12与支撑杆伸缩螺槽17相互啮合，所述导流板支撑杆12连接导流板10底面，当需要对覆土厚度进行调节时，转动导流板支撑杆12，调节导流板支撑杆12伸出的长度，使得导流板支撑杆12对导流板10的支撑位置发生改变，导流板10的倾斜角度发生变化，从而使得土壤流出口11的宽度得到改变，土壤覆盖厚度得到改变。

所述覆土机主体1内部具有锁紧柱安装槽9，所述锁紧柱安装槽9内部连接滚筒刷固定块锁紧柱8，所述滚筒刷固定块锁紧柱8上部具有滚筒刷固定块7，所述滚筒刷固定块7右侧为斜面，所述滚筒刷固定块7左侧具有滚筒刷6，所述滚筒刷6连接滚筒4侧壁。

所述支撑杆伸缩螺槽17底部连接支撑加强杆15一端，所述支撑加强杆15另一端连接固定侧板13侧壁下部，所述支撑加强杆15、支撑杆伸缩螺槽17、固定侧板13形成三脚架，在支撑加强杆15的作用下，使得导流板支撑杆12、支撑杆伸缩螺槽17结构更加稳定，进而使得导流板支撑杆12对导流板10进行支撑时，导流板10的稳定性得到保证，这种新型水稻育秧覆土装置结构更加合理，同时可以根据实际情况对土壤流出口11的宽度进行调节，改变土壤排处的厚度，操作简单，清洁方便，使用方便，同时在滚筒刷6的作用下，使得滚筒4在转动，黏附在滚筒4表面的土壤得到清扫，保证了滚筒4表面的清洁，少部分滚筒4与滚筒槽3之间存在土壤也可通过排土口5排出，结构更加合理。
