一种鱼钩杆抗疲劳调试装置的制作方法

本实用新型涉及渔具领域，特别是一种鱼钩杆抗疲劳调试装置。

背景技术：

钓鱼现在已经成为非常流行的运动方式，人们在垂钓过程中，当有鱼上钩的时候，垂钓者需要尽快将鱼线回收，但是传统的鱼竿在收回鱼线的过程中，需要快速摇动手柄，如果速度过慢，可能会错过鱼上钩的瞬间，可能就降低了钓到鱼的成功率，而且钓鱼是一项长时间的运动，可能需要长时间握住鱼竿不动，时间一但长久，手部便会由于血液循环不足，而导致僵硬麻痹，引起不适。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种鱼钩杆抗疲劳调试装置。

实现上述目的本实用新型的技术方案为，一种鱼钩杆抗疲劳调试装置，包括鱼竿本体，所述鱼竿本体包括顶端和把手端，所述鱼竿本体把手端套装有盒体，所述盒体内设有隔板，所述隔板上设有一号轴承，所述盒体内侧表面设有微型双向旋转电机，所述微型双向旋转电机旋转端固定连接有转杆，所述转杆另一端贯穿一号轴承且等角度设有多个卡槽，所述盒体侧表面且位于一号轴承相对应处设有二号轴承，所述二号轴承内插装有空心转杆，所述空心转杆一端内侧表面设有多个与卡槽相匹配的卡块，所述空心转杆另一端固定连接有绕线轮，所述绕线轮外侧表面设有手柄，所述盒体内设有蓄电池，所述蓄电池输出端与微型双向旋转电机输入端相连接。

所述二号轴承大于一号轴承，所述空心转杆位于盒体内侧部分外径大于二号轴承，所述空心转杆位于盒体内侧部分内径与转杆外径相同。

所述手柄上套装有橡胶防滑套。

所述绕线轮与盒体之间部分的空心转杆上安装有可拆卸限位夹。

所述把手端设有皮革层。

所述鱼竿本体上且靠近把手端设有支架。

所述微型双向旋转电机型号为WCG50-20/40-T1-B3。

利用本实用新型的技术方案制作的一种鱼钩杆抗疲劳调试装置，通过控制微型双向旋转电机带动绕线轮旋转，可以在鱼上钩的时候快速将鱼线收回，提高钓到鱼的成功率，如果垂钓者想通过手动控制鱼线长度时，可以通过手柄来转动绕线轮进行放线，支架和皮革层可以减缓长时间握杆造成的手部不适，支架可以解放双手，让钓鱼真正成为一种休闲娱乐的活动，该装置操作简单，实用性强。

附图说明

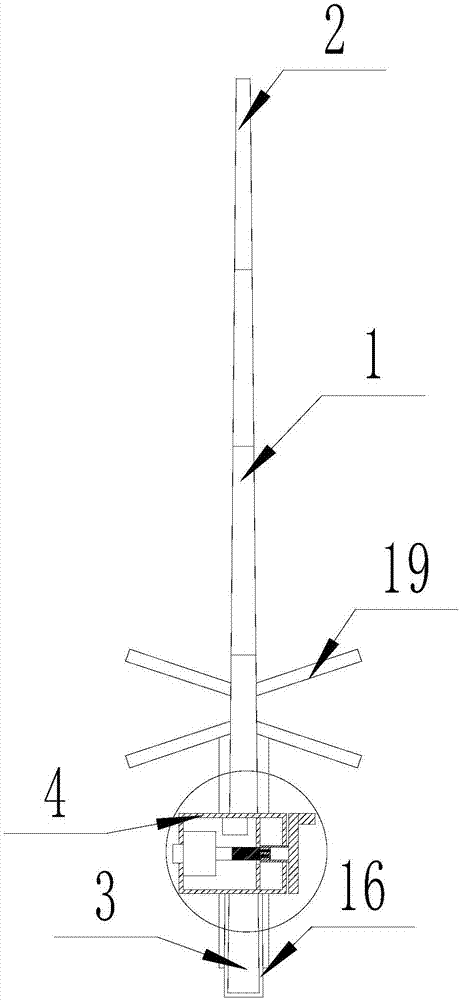

图1是本实用新型所述一种鱼钩杆抗疲劳调试装置的结构示意图；

图2是本实用新型所述一种鱼钩杆抗疲劳调试装置的结构电动控制连接状态示意图；

图3是本实用新型所述一种鱼钩杆抗疲劳调试装置的结构电动控制连接状态局部放大示意图；

图4是本实用新型所述一种鱼钩杆抗疲劳调试装置的结构手动控制连接状态示意图；

图5是本实用新型所述一种鱼钩杆抗疲劳调试装置的结构手动控制连接状态局部放大示意图；

图中，1、鱼竿本体；2、顶端；3、把手端；4、盒体；5、隔板；6、一号轴承；7、微型双向旋转电机；8、转杆；9、卡槽；10、二号轴承；11、空心转杆；12、卡块；13、绕线轮；14、手柄；15、蓄电池；16、橡胶防滑套；17、限位夹；18、皮革层；19、支架。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-5所示，一种鱼钩杆抗疲劳调试装置，包括鱼竿本体1，所述鱼竿本体1包括顶端2和把手端3，所述鱼竿本体1把手端3套装有盒体4，所述盒体4内设有隔板5，所述隔板5上设有一号轴承6，所述盒体4内侧表面设有微型双向旋转电机7，所述微型双向旋转电机7旋转端固定连接有转杆8，所述转杆8另一端贯穿一号轴承6且等角度设有多个卡槽9，所述盒体4侧表面且位于一号轴承6相对应处设有二号轴承10，所述二号轴承10内插装有空心转杆11，所述空心转杆11一端内侧表面设有多个与卡槽9相匹配的卡块12，所述空心转杆11另一端固定连接有绕线轮13，所述绕线轮13外侧表面设有手柄14，所述盒体4内设有蓄电池15，所述蓄电池15输出端与微型双向旋转电机7输入端相连接；所述二号轴承10大于一号轴承6，所述空心转杆11位于盒体4内侧部分外径大于二号轴承10，所述空心转杆11位于盒体4内侧部分内径与转杆8外径相同；所述手柄14上套装有橡胶防滑套16；所述绕线轮13与盒体4之间部分的空心转杆11上安装有可拆卸限位夹17；所述把手端3设有皮革层18；所述鱼竿本体1上且靠近把手端3设有支架19；所述微型双向旋转电机7型号为WCG50-20/40-T1-B3。

本实施方案的特点为，鱼竿本体把手端套装有盒体，盒体内侧表面设有微型双向旋转电机，通过控制微型双向旋转电机带动绕线轮旋转，可以在鱼上钩的时候快速将鱼线收回，提高钓到鱼的成功率，如果垂钓者想通过手动控制鱼线长度时，绕线轮外侧表面设有手柄，可以通过手柄来转动绕线轮进行放线，支架和皮革层可以减缓长时间握杆造成的手部不适，支架可以解放双手，让钓鱼真正成为一种休闲娱乐的活动，该装置操作简单，实用性强。

在本实施方案中，使用者在使用该装置前，将鱼竿本体1把手端3的鱼线头固定在绕线轮13上，垂钓者将限位夹17取下，并将绕线轮13向盒体4方向推动，将空心转杆11上的卡块12固定在转杆8上的卡槽9内，当鱼上钩时，垂钓者通过按动开关启动微型双向旋转电机7，固定安装在微型双向旋转电机7旋转端的转杆8开始旋转，转杆8带动空心转杆11旋转，使固定安装在空心转杆11另一端的绕线轮13开始旋转，将鱼线缠绕在绕线轮13上，迅速将鱼线收回，提高钓到鱼的成功率，当垂钓者需手动投放鱼钩时，将绕线轮13朝盒体4反方向拉动，并将限位夹17卡在空心转杆11上，垂钓者通过摇动手柄14转动绕线轮13将鱼饵进行投放，钓鱼是一项长时间的运动，可能需要长时间握住鱼竿不动，把手端3的皮革层18可以缓解手部的不适，如若时间长久，也可以将鱼竿本体1放置在支架19上，垂钓者则可以利用休息时间去做其他活动，使垂钓变成真正的休闲运动。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
