一种用于茶叶翻炒筛选一体机的制作方法

本发明涉及茶叶加工技术领域，具体为一种用于茶叶翻炒筛选一体机。

背景技术：

中国是茶的故乡，制茶、饮茶已有几千年历史，名品荟萃，主要品种有绿茶、红茶、乌龙茶、花茶、白茶、黄茶、黑茶。其中的绿茶是未经发酵制成的茶，因此较多的保留了鲜叶的天然物质，含有的茶多酚、儿茶素、叶绿素、咖啡碱、氨基酸、维生素等营养成分也较多，对防衰老、防癌、抗癌、杀菌、消炎等具有特殊效果，是其他茶类所不及的。

传统的茶叶翻炒机和筛选机是分开的，工作效率降低，茶叶在翻炒过程中会出现不同级别的茶叶，例如茶叶片大的、茶叶末等，不能对翻炒后的茶叶进行多级筛选。

技术实现要素：

本发明的目的在于提供一种用于茶叶翻炒筛选一体机，以解决上述背景技术中提出的茶叶翻炒机和筛选机分开工作效率降低，茶叶在翻炒过程中会出现不同级别的茶叶，例如茶叶片大的、茶叶末等，不能对翻炒后的茶叶进行多级筛选的问题。

为实现上述目的，本发明提供如下技术方案：一种用于茶叶翻炒筛选一体机，包括翻炒室、进料口、翻炒桶、步进电机、远红外加热器、翻炒筛网、出料管、推拉挡板、筛选室、第一物料出口、第二物料出口、第三物料出口、筛选电机、第一筛网、第二筛网、筛选转轴、连接板和滑轮，所述进料口固定安装在翻炒室的顶部，所述翻炒桶连接在翻炒室的内腔，且翻炒桶与步进电机之间通过转轴相连接，所述远红外加热器镶嵌在翻炒室的内腔，且远红外加热器设在翻炒桶的底部，所述翻炒筛网固定安装在翻炒桶的内腔，所述出料管连接在翻炒室的外侧，且出料管上设有推拉挡板，所述第一物料出口、第二物料出口与第三物料出口均连接在筛选室的一侧，且筛选室与翻炒室之间通过出料管相连接，所述筛选电机安装在筛选室的一侧，且筛选电机与筛选转轴之间通过三角带相连接，所述第一筛网与第二筛网均固定安装在筛选室的内腔，且第一筛网与第二筛网的上下两侧均设有滑轮，所述筛选转轴纵向穿过第一筛网与第二筛网的内腔，且筛选转轴末端位于筛选室的内腔，所述连接板连接在出料管的内侧，且连接板位于翻炒桶的下端。

优选的，所述翻炒桶与翻炒筛网均为半圆状结构，且翻炒桶为轻微后倾斜状结构。

优选的，所述翻炒筛网的直径大于第一筛网的直径，且第一筛网的直径大于第二筛网的直径。

优选的，所述翻炒桶的末端与翻炒室之间的距离为2cm，且连接板的长度大于2cm，所述连接板为倾斜状结构。

优选的，所述筛选室由三组筛选腔组成，且上下相邻的两组筛选腔之间通过螺栓相连接。

优选的，所述滑轮均匀分布在筛选腔上下两端的内侧。

与现有技术相比，本发明的有益效果是：该用于茶叶翻炒筛选一体机设有多级筛网，可对翻炒后的茶叶进行筛选，从而对翻炒后的茶叶进行分级，安装有半圆状的翻炒桶以及步进电机，可使茶叶在翻炒桶内部受热均匀，镶嵌有翻炒筛网，可使翻炒合格的茶叶通过筛网流出，不合格的继续在翻炒桶内部进行翻炒。

附图说明

图1为本发明结构示意图；

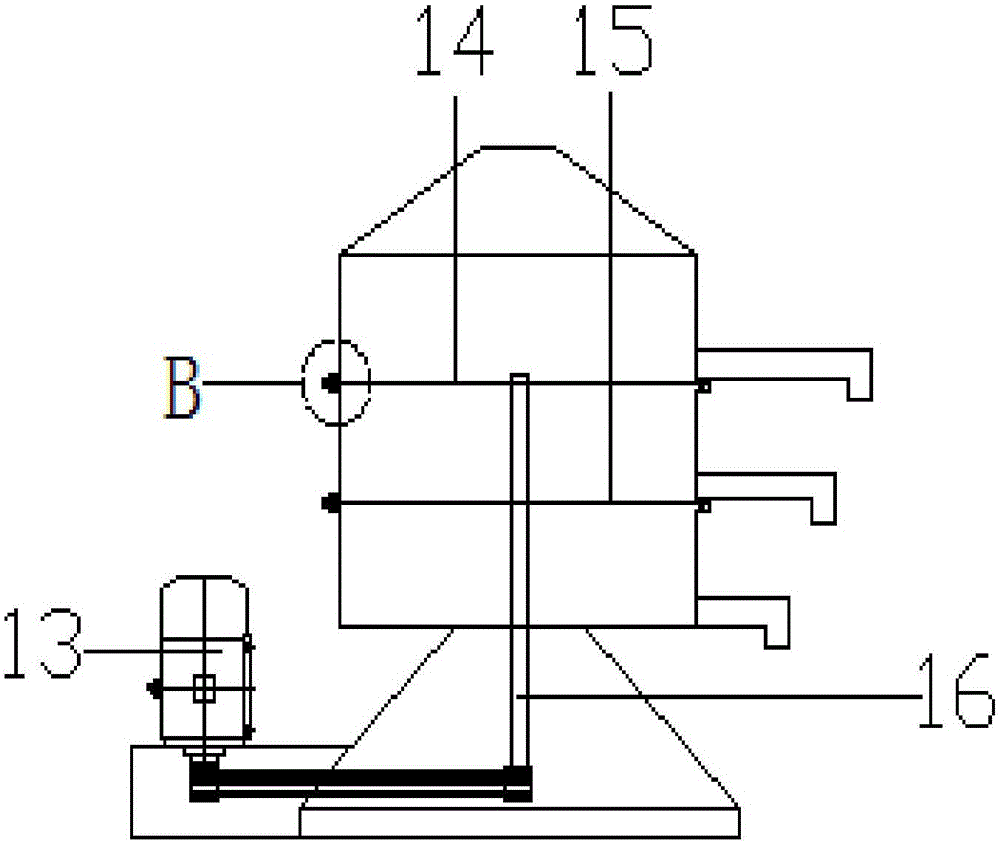

图2为本发明筛选室内部结构示意图；

图3为本发明翻炒筛网结构示意图；

图4为本发明A处放大结构示意图；

图5为本发明B处放大结构示意图。

图中：1、翻炒室，2、进料口，3、翻炒桶，4、步进电机，5、远红外加热器，6、翻炒筛网，7、出料管，8、推拉挡板，9、筛选室，10、第一物料出口，11、第二物料出口，12、第三物料出口，13、筛选电机，14、第一筛网，15、第二筛网，16、筛选转轴，17、连接板，18、滑轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种用于茶叶翻炒筛选一体机，包括翻炒室1、进料口2、翻炒桶3、步进电机4、远红外加热器5、翻炒筛网6、出料管7、推拉挡板8、筛选室9、第一物料出口10、第二物料出口11、第三物料出口12、筛选电机13、第一筛网14、第二筛网15、筛选转轴16、连接板17和滑轮18，进料口2固定安装在翻炒室1的顶部，翻炒桶3连接在翻炒室1的内腔，且翻炒桶3与步进电机4之间通过转轴相连接，远红外加热器5镶嵌在翻炒室1的内腔，且远红外加热器5设在翻炒桶3的底部，翻炒筛网6固定安装在翻炒桶3的内腔，出料管7连接在翻炒室1的外侧，且出料管7上设有推拉挡板8，第一物料出口10、第二物料出口11与第三物料出口12均连接在筛选室9的一侧，且筛选室9与翻炒室1之间通过出料管7相连接，筛选电机13安装在筛选室9的一侧，且筛选电机13与筛选转轴16之间通过三角带相连接，第一筛网14与第二筛网15均固定安装在筛选室9的内腔，且第一筛网14与第二筛网15的上下两侧均设有滑轮18，筛选转轴16纵向穿过第一筛网14与第二筛网15的内腔，且筛选转轴16末端位于筛选室9的内腔，连接板17连接在出料管7的内侧，且连接板17位于翻炒桶3的下端。

上述实施例中，具体的，翻炒桶3与翻炒筛网6均为半圆状结构，且翻炒桶3为轻微后倾斜状结构，有利于翻炒合格的茶叶通过翻炒筛网6和出料管7流入到筛选室9中。

上述实施例中，具体的，翻炒筛网6的直径大于第一筛网14的直径，且第一筛网14的直径大于第二筛网15的直径，可对翻炒后的茶叶进行筛选，并通过第一物料出口10、第二物料出口11与第三物料出口12流出，从而对翻炒后的茶叶进行分级。

上述实施例中，具体的，翻炒桶3的末端与翻炒室1之间的距离为2cm，且连接板17的长度大于2cm，连接板17为倾斜状结构，有利于翻炒桶3的翻转，使翻炒合格的茶叶通过连接板17流入到出料管7中，同时防止翻炒合格的茶叶落入到翻炒室1内部。

上述实施例中，具体的，筛选室9由三组筛选腔组成，且上下相邻的两组筛选腔之间通过螺栓相连接，可将筛选腔进行拆卸，并对内部的第一筛网14与第二筛网15进行更换，从而适应不同的茶叶翻炒筛选。

上述实施例中，具体的，滑轮18均匀分布在筛选腔上下两端的内侧，有利于筛选电机13通过筛选转轴16带动第一筛网14与第二筛网15进行旋转，使第一筛网14与第二筛网15的转动更加顺利。

工作原理：在使用该用于茶叶翻炒筛选一体机时，首先需对整个用于茶叶翻炒筛选一体机有一个结构上的了解，能够更加便捷的进行使用，接通一体机的电源，然后将未翻炒的茶叶通过进料口2投入到翻炒桶3内部，远红外加热器5对翻炒桶3进行加热，从而对翻炒桶3内部茶叶进行烘干，同时步进电机4通过转轴带动翻炒桶3步进旋转，使茶叶在翻炒桶3内部受热均匀，从而对茶叶进行翻炒，翻炒合格的茶叶通过翻炒筛网6流入到出料管7中，并进入到筛选室9中，筛选电机13通过三角带带动筛选转轴16旋转，从而带动第一筛网14与第二筛网15进行旋转，对翻炒合格的茶叶进行分级筛选，直径大于第一筛网14的茶叶通过第一物料出口10流出，直径小于第一筛网14的茶叶进入到下一级筛选腔中，直径大于第二筛网15的茶叶通过第二物料出口11流出，直径小于第二筛网15的茶叶落入到底部筛选腔中，并通过第三物料出口12流出，从而完成一系列的茶叶筛选分级过程。

综上所述，以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其效物界定。
