一种智能化面包烘干机的制作方法

本实用新型涉及烘干机设备技术领域，具体为一种智能化面包烘干机。

背景技术：

目前，市场上缺乏一种完整功能的面包烘干机，普通的烘干机不能针对面包做出调整，且烘干的面包较硬，口感较差，面包的烤制程度只能凭借经验丰富的操作者去操作，不能满足大部分人的需求，由于缺乏控制系统和过热保护使得烘干机容易损坏。

技术实现要素：

本实用新型的目的在于提供一种智能化面包烘干机，以解决上述背景技术中提出的问题，所具有的有益效果是：烘干温度均匀，速度快，采用多智能化模块，使得烘干机效率提高，烘干效果更佳，口感较好，由于采用了过热保护使得机器使用更加安全可靠。

为实现上述目的，本实用新型提供如下技术方案：一种智能化面包烘干机，包括显示屏、开关、排湿口、箱门、玻璃棉和温度感应器，所述显示屏安装在机箱上，且显示屏右侧设置有控制按钮，所述开关安装在控制按钮右侧，且开关下方设置有急停按钮，所述箱门安装在机箱上，所述机箱内设置有烘干架，且机箱的底部固定有防滑箱垫，所述机箱右侧设置有排湿口，所述排湿口下方安装有外接线，所述机箱通过外接线与插头连接，所述玻璃棉设置在机箱内壁上，所述玻璃棉内壁设置有硅酸铝陶瓷纤维纸，所述硅酸铝陶瓷纤维纸内壁安装有加热片，所述温度感应器的输出端与处理器的输入端电性连接，所述处理器输出端分别与控制器和显示屏的输入端电性连接，所述控制按钮的输出端与处理器的输入端电性连接，所述控制器输出端分别与开关、加热片和风机的输入端电性连接。

优选的，所述箱门四周固定有密封圈。

优选的，所述烘干架右侧设置有锁扣，且锁扣固定在机箱上。

优选的，所述加热片固定在箱内壁上。

优选的，所述显示屏下方固定有挡热板。

与现有技术相比，本实用新型的有益效果是：该设备风机的使用，使得烘干箱内空气流通，烘干温度均匀，提高了面包烘干速度，且烘干后的面包口感较好，采用处理器、控制器等多种智能化模块使得该新型烘干机更加人性化，能后根据人初设温度进行烘干，降低了使用者的技术要求，适合更多人群的使用，新增了过热保护装置使得机器在使用时更加安全可靠，机箱新增的双层保温隔热层和密封圈使得烘干机在工作时能量损失较小，提高了能源利用率，显示屏的增加使得操作者更直观了解烘干机的工作情况，箱门上设置的挡热板，有效的杜绝了显示屏和操作按钮被高温损坏的可能。

附图说明

图1为本实用新型的整体结构示意图；

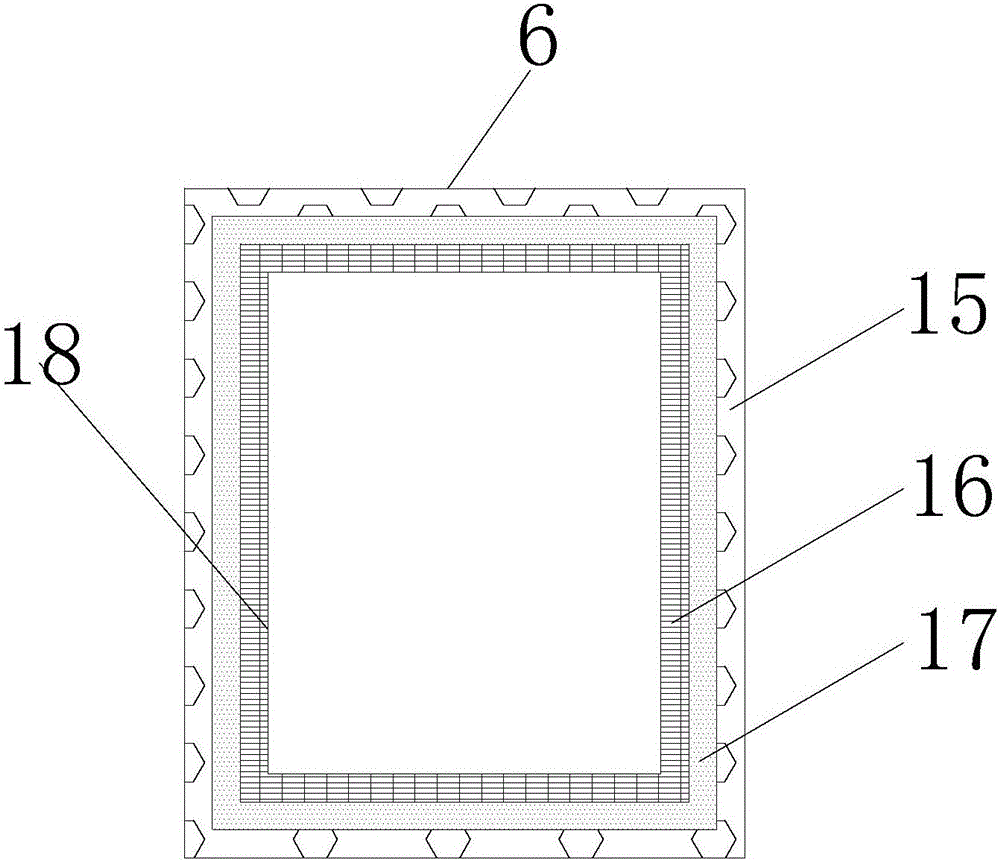

图2为本实用新型的箱内结构示意图；

图3为本实用新型的系统框图。

图中：1-显示屏；2-控制按钮；3-开关；4-急停按钮；5-排湿口；6-机箱；7-外接线；8-插头；9-挡热板；10-密封圈；11-箱门；12-烘干架；13-锁扣；14-防滑箱垫；15-玻璃棉；16-加热片；17-硅酸铝陶瓷纤维纸；18-箱内壁；19-控制器；20-温度感应器；21-处理器；22-风机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种智能化面包烘干机，包括显示屏1、开关3、排湿口5、箱门11、玻璃棉15和温度感应器20，显示屏1安装在机箱6上，且显示屏1右侧设置有控制按钮2，开关3安装在控制按钮2右侧，且开关3下方设置有急停按钮4，箱门11安装在机箱6上，机箱6内设置有烘干架12，且机箱6的底部固定有防滑箱垫14，机箱6右侧设置有排湿口5，排湿口5下方安装有外接线7，机箱6通过外接线7与插头8连接，玻璃棉15设置在机箱6内壁上，玻璃棉15内壁设置有硅酸铝陶瓷纤维纸17，硅酸铝陶瓷纤维纸17内壁安装有加热片16，温度感应器20的输出端与处理器21的输入端电性连接，处理器21输出端分别与控制器19和显示屏1的输入端电性连接，控制按钮2的输出端与处理器21的输入端电性连接，控制器19输出端分别与开关3、加热片16和风机22的输入端电性连接，箱门11四周固定有密封圈10，烘干架12右侧设置有锁扣13，且锁扣13固定在机箱6上，加热片16固定在箱内壁18上，显示屏1下方固定有挡热板9。

工作原理：使用时，把待烘烤的面包放置在烘干架12上，把烘干架12推入机箱6内，关闭箱门11，通过锁扣13锁紧箱门11，外接线7接通电源，打开开关3，通过调节控制按钮2选择加热温度和时间，与此同时控制按钮2把输入信号传送给处理器21，处理器21把处理结果反应到显示屏1和控制器19上，控制器19发送指令，打开加热片16和风机22，温度感应器20会感受温度变化，并把实时数据传递给处理器21，当温度超出输入值时，处理器21通过给控制器19发送指令关闭加热片16，待温度降低时，处理器21发送指令给控制器19打开加热片16，在这一过程中风机22一直运转，面包流出的水蒸气通过排湿口5流出机箱6，待到烘干完成，系统自动关闭。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
