一种用于生产铁观音的冷却装置的制作方法

本实用新型是一种用于生产铁观音的冷却装置，属于茶叶机械领域。

背景技术：

冷却装置，属于生产流水线辅助设备领域，包括固定在风头装置上的冷却风管路和风头装置，使用该模圈冷却装置，可使模圈温度通过调整冷却时间和冷风流量进行控制，对模圈进行有效的冷却，大幅度提高生产效率提供了可靠的保证。

现有的茶叶冷却装置的风机模组为单一式，在流水线中对茶叶的冷却效果不够理想，需要进行反复来回的搬运重复过程。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种用于生产铁观音的冷却装置，以解决现有的茶叶冷却装置的风机模组为单一式，在流水线中对茶叶的冷却效果不够理想的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于生产铁观音的冷却装置，其结构包括：支撑架、固定横杆、运行平台、保护外罩、控制台、控制按钮、收集底盘、滚动轴、铁质传输带、风机固定框体、照明灯、风机外罩、风机装置、传动滚轴、转轴、电机转轴、供电装置、电机；所述支撑架上连接有固定横杆，所述支撑架上固定有运行平台，所述运行平台上设有保护外罩及控制台，所述控制台上设有控制按钮，所述运行平台下设有收集底盘，所述运行平台内活动连接有滚动轴，所述滚动轴上连接有铁质传输带，所述运行平台上固定有风机固定框体，所述风机固定框体内部设有照明灯，所述风机固定框体上连接有风机外罩，所述风机外罩内设有风机装置，所述运行平台内设有传动滚轴，所述传动滚轴上连接有转轴，所述电机上连接有电机转轴，所述收集底盘下连接有供电装置。

进一步地，所述风机装置包括：上固定片、下固定片、小电机、扇叶。

进一步地，所述上固定片及下固定片间固定有小电机，所述小电机上连接有扇叶。

进一步地，所述收集底盘固定于支撑架上。

进一步地，所述转轴及电机转轴分别与运行平台的两端相连接。

进一步地，所述电机与滚动轴相连接。

进一步地，所述传动滚轴与滚动轴通过铁质传输带相连接。

进一步的，所述运行平台上设有五个风机固定框体、风机外罩及风机装置。

进一步的，所述保护外罩设于电机转轴外，所述保护外罩与运行平台活动连接。

本实用新型的有益效果：本实用新型在传输带上设置有五个风机模组，能够进行不同层次的冷却处理，在一条流水线上达到多重冷却的效果，省去了反复进行冷却时的搬运和调整机械的问题，节省了许多生产成本降低了劳动强度，减少了人力资源的浪费，更适合大型茶叶生产中的冷却使用，大大提高了冷却的效率，且更为方便易操作。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种用于生产铁观音的冷却装置的结构示意图；

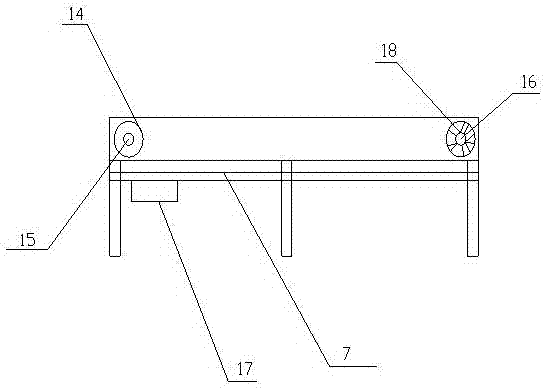

图2为本实用新型一种用于生产铁观音的冷却装置的传送带结构示意图；

图3为本实用新型一种用于生产铁观音的冷却装置的风机装置结构示意图；

图中：1-支撑架、2-固定横杆、3-运行平台、4-保护外罩、5-控制台、6-控制按钮、7-收集底盘、8-滚动轴、9-铁质传输带、10-风机固定框体、11-照明灯、12-风机外罩、13-风机装置、14-传动滚轴、15-转轴、16-电机转轴、17-供电装置、18-电机。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种技术方案：一种用于生产铁观音的冷却装置，其结构包括：支撑架1、固定横杆2、运行平台3、保护外罩4、控制台5、控制按钮6、收集底盘7、滚动轴8、铁质传输带9、风机固定框体10、照明灯11、风机外罩12、风机装置13、传动滚轴14、转轴15、电机转轴16、供电装置17、电机18；所述支撑架1上连接有固定横杆2，所述支撑架1上固定有运行平台3，所述运行平台3上设有保护外罩4及控制台5，所述控制台5上设有控制按钮6，所述运行平台3下设有收集底盘7，所述运行平台3内活动连接有滚动轴8，所述滚动轴8上连接有铁质传输带9，所述运行平台3上固定有风机固定框体10，所述风机固定框体10内部设有照明灯11，所述风机固定框体10上连接有风机外罩12，所述风机外罩12内设有风机装置13，所述运行平台3内设有传动滚轴14，所述传动滚轴14上连接有转轴15，所述电机18上连接有电机转轴16，所述收集底盘7下连接有供电装置17，所述风机装置13包括：上固定片1301、下固定片1302、小电机1303、扇叶1304，所述上固定片1301及下固定片1302间固定有小电机1303，所述小电机1303上连接有扇叶1304，所述收集底盘7固定于支撑架1上，所述转轴15及电机转轴16分别与运行平台3的两端相连接，所述电机18与滚动轴8相连接，所述传动滚轴14与滚动轴8通过铁质传输带9相连接，所述运行平台3上设有五个风机固定框体10、风机外罩12及风机装置13，所述保护外罩4设于电机转轴16外，所述保护外罩4与运行平台3活动连接。

在进行使用时，将茶叶放置于铁质传输带9上，按下控制按钮6，打开风机装置13，通过小电机1303带动扇叶1304的运转进行送风，通过电机转轴16带动滚动轴8运转从而带动铁质传输带9滚动，将茶叶从风机装置13下运送过，从而起到冷却的作用，本实用新型在传输带上设置有五个风机装置13，能够进行不同层次的冷却处理，在一条流水线上达到多重冷却的效果，省去了反复进行冷却时的搬运和调整机械的问题，节省了许多生产成本降低了劳动强度，减少了人力资源的浪费，更适合大型茶叶生产中的冷却使用，大大提高了冷却的效率，且更为方便易操作。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
