一种高效茶叶烘干设备的制作方法

本实用新型涉及一种烘干设备，具体涉及一种高效茶叶烘干设备，属于茶叶烘干设备技术领域。

背景技术：

茶叶烘干设备是用于对新采摘的茶叶进行烘干处理的设备，茶叶烘干的目的是蒸发水分，并整理外形，充分发挥茶香，便于茶叶的后续加工和保存，茶叶的干燥工序，一般先经过烘干，然后再进行炒干，因揉捻后的茶叶，含水量仍很高，如果直接炒干，会在炒干机的锅内很快结成团块，茶汁易粘结锅壁。

因此，茶叶要先进行烘干，使含水量降低至符合锅炒的水平，传统的茶叶烘干机在对茶叶进行烘干时大都利用电热板直接加热，在加热的过程中伴随着对茶叶的搅拌，由于茶叶是堆积在茶叶烘干机中的，茶叶容易出现受热不均，不停的对茶叶进行搅拌容易导致茶叶破碎，造成烘干过程中茶叶的浪费，增大了茶叶烘干的成本。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种高效茶叶烘干设备，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种高效茶叶烘干设备，包括设备主体、支撑底座、加料口、锁扣槽、密封门、锁扣、除尘口、可拆卸筛板、电阻丝热风筒、鼓风扇、电热灯安装座、电热灯、聚光灯罩和耐高温玻璃板，所述设备主体下侧设置有支撑底座，所述设备主体前侧壁设置有加料口，加料口上侧设置有锁扣槽，且加料口上设置有密封门，密封门上设置有锁扣，所述设备主体上侧壁设置有除尘口，除尘口内侧设置有可拆卸筛板，所述设备主体左右两侧均设置有电阻丝热风筒，电阻丝热风筒上设置有鼓风扇，所述设备主体内部设置有电热灯安装座，电热灯安装座内侧安装有电热灯，电热灯上设置有聚光灯罩，所述电热灯安装座上侧设置有耐高温玻璃板。

作为本实用新型的一种优选技术方案，所述加料口内侧设置有密封垫圈。

作为本实用新型的一种优选技术方案，所述可拆卸筛板通过卡扣片来固定。

作为本实用新型的一种优选技术方案，所述电阻丝热风筒和鼓风扇以设备主体为中心对称分布。

作为本实用新型的一种优选技术方案，所述电热灯安装座与耐高温玻璃板通过石棉隔热板连接。

本实用新型所达到的有益效果是：一种高效茶叶烘干设备，该设备设置有电阻丝热风筒、鼓风扇和电热灯，该设备是通过鼓风扇和电阻丝热风筒配合吹出温度较高的强风对茶叶进行烘干的，且设备主体左右两侧均设有鼓风扇和电阻丝热风筒，通过强风的对流来使设备主体内的茶叶运动更加活跃，受热更加均匀，而且在设备主体底部还设有电热灯，电热灯持续对耐高温玻璃板照射使耐高温玻璃板温度升高，从而升高设备主体内的温度，该设备对茶叶烘干时降低了茶叶的破碎率，缩短了茶叶的烘干时间。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种高效茶叶烘干设备整体结构示意图；

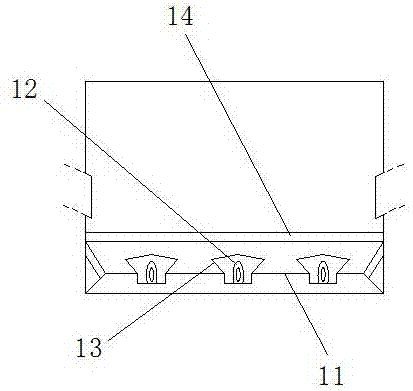

图2是本实用新型实施例所述的一种高效茶叶烘干设备的设备主体内部结构示意图；

图中标号：1、设备主体；2、支撑底座；3、加料口；4、锁扣槽；5、密封门；6、锁扣；7、除尘口；8、可拆卸筛板；9、电阻丝热风筒；10、鼓风扇；11、电热灯安装座；12、电热灯；13、聚光灯罩；14、耐高温玻璃板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种高效茶叶烘干设备，包括设备主体1、支撑底座2、加料口3、锁扣槽4、密封门5、锁扣6、除尘口7、可拆卸筛板8、电阻丝热风筒9、鼓风扇10、电热灯安装座11、电热灯12、聚光灯罩13和耐高温玻璃板14，所述设备主体1下侧设置有支撑底座2，所述设备主体1前侧壁设置有加料口3，加料口3上侧设置有锁扣槽4，且加料口3上设置有密封门5，密封门5上设置有锁扣6，所述设备主体1上侧壁设置有除尘口7，除尘口7内侧设置有可拆卸筛板8，所述设备主体1左右两侧均设置有电阻丝热风筒9，电阻丝热风筒9上设置有鼓风扇10，所述设备主体1内部设置有电热灯安装座11，电热灯安装座11内侧安装有电热灯12，电热灯12上设置有聚光灯罩13，所述电热灯安装座11上侧设置有耐高温玻璃板14。

所述加料口3内侧设置有密封垫圈，可以增强加料口3的气密性，防止其出现跑风的现象；所述可拆卸筛板8通过卡扣片来固定，可以增强可拆卸筛板8的稳固性，防止在强风的作用力下使可拆卸筛板8脱落；所述电阻丝热风筒9和鼓风扇10以设备主体1为中心对称分布，可以保证吹入设备主体1内的强风气流更加均匀，烘干效果更好；所述电热灯安装座11与耐高温玻璃板14通过石棉隔热板连接，可以减少热量的流失，降低能源的消耗。

需要说明的是，本实用新型为一种高效茶叶烘干设备，在使用该设备时打开设备主体1前侧的密封门5，把要进行烘干的茶叶通过加料口3放入设备主体1内然后关闭密封门5，当茶叶放入设备主体1内时通过鼓风扇10和电阻丝热风筒9配合吹出温度较高的强风对茶叶进行烘干，且设备主体1左右两侧均设有鼓风扇10和电阻丝热风筒9，从而通过强风的对流来吹起设备主体1内的茶叶，使设备主体1内的茶叶在强风的作用力下运动更加活跃，受热更加均匀，在强风吹动茶叶时茶叶中的灰尘和碎屑会通过除尘口7排出，同时在设备主体1底部的电热灯12会发生强光对耐高温玻璃板14进行照射，电热灯12持续对耐高温玻璃板14照射使耐高温玻璃板14的温度升高，从而对设备主体1内的环境进行加温，茶叶在强风的作用力下不会停留在耐高温玻璃板14上，从而保证茶叶不会出现与耐高温玻璃板14发生粘结的情况，待茶叶烘干完毕后，再次打开密封门5取出烘干后的茶叶即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
