一种新型豆腐制造机的制作方法

本发明涉及豆腐制造技术领域，尤其涉及一种新型豆腐制造机。

背景技术：

目前，豆腐是人们最喜欢的食品之一，然而豆腐的制造过程较为复杂，传统的制豆腐是繁杂及笼统而且加工的时间很长，也必须要有人在旁边看着，控制石膏机水量的加入，这不仅耗时而且耗人力，比较麻烦，并且如今市场上的豆腐制造机的结构和功能也比较单一，自动化程度不高，操作较为麻烦，而且在制造的过程中豆腐很容易碎，不满足加工的需要。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型豆腐制造机。

为了实现上述目的，本发明采用了如下技术方案：

一种新型豆腐制造机，包括控制面板、研磨箱、出水管、煮浆室、粉碎锯齿和稳轴器，所述煮浆室表面安装有生浆出口，所述煮浆室右侧安装有动力室，且动力室上方安装有豆腐成形室，所述煮浆室表面安装有控制面板，且控制面板表面设置有电源开关按钮，所述控制面板上方安装有研磨箱，且研磨箱左侧安装有豆渣出料口，所述研磨箱上方安装有进料漏斗，且进料漏斗右侧安装有出水管，所述出水管表面安装有水量调节阀，所述出水管右侧安装有储水装置，所述煮浆室下方安装有制动片，且制动片下方安装有行走轮，所述研磨箱内部安装有研磨盒，且研磨盒上方安装有粉碎锯齿，所述粉碎锯齿内部安装有主轴，所述粉碎锯齿上方安装有驱动装置，且驱动装置右侧安装有稳轴器，所述稳轴器右侧安装有电机，且电机下方安装有电源模块。

优选的，所述电源开关按钮上方安装有液晶显示屏，且液晶显示屏右侧安装有工作指示灯。

优选的，所述研磨盒内部安装有研磨锯齿。

优选的，所述驱动装置左侧安装有速度控制器。

优选的，所述电源模块下方安装有过滤网，且过滤网下方安装有输浆管。

本发明中，通过在控制面板上设置有液晶显示屏，能够很清楚的知道机器内部运行的情况，通过在研磨箱上设置有出水管并且出水管上安装有水量调节阀，使得操作更加的方便、简单，通过在研磨箱内部设置有过滤网，能够在出浆时对其进行过滤，使得豆腐更加的美味，通过在研磨箱内部设置有速度控制器，能够对主轴的转动进行控制，满足生产加工的需求。

附图说明

图1为本发明提出的一种新型豆腐制造机的结构示意图；

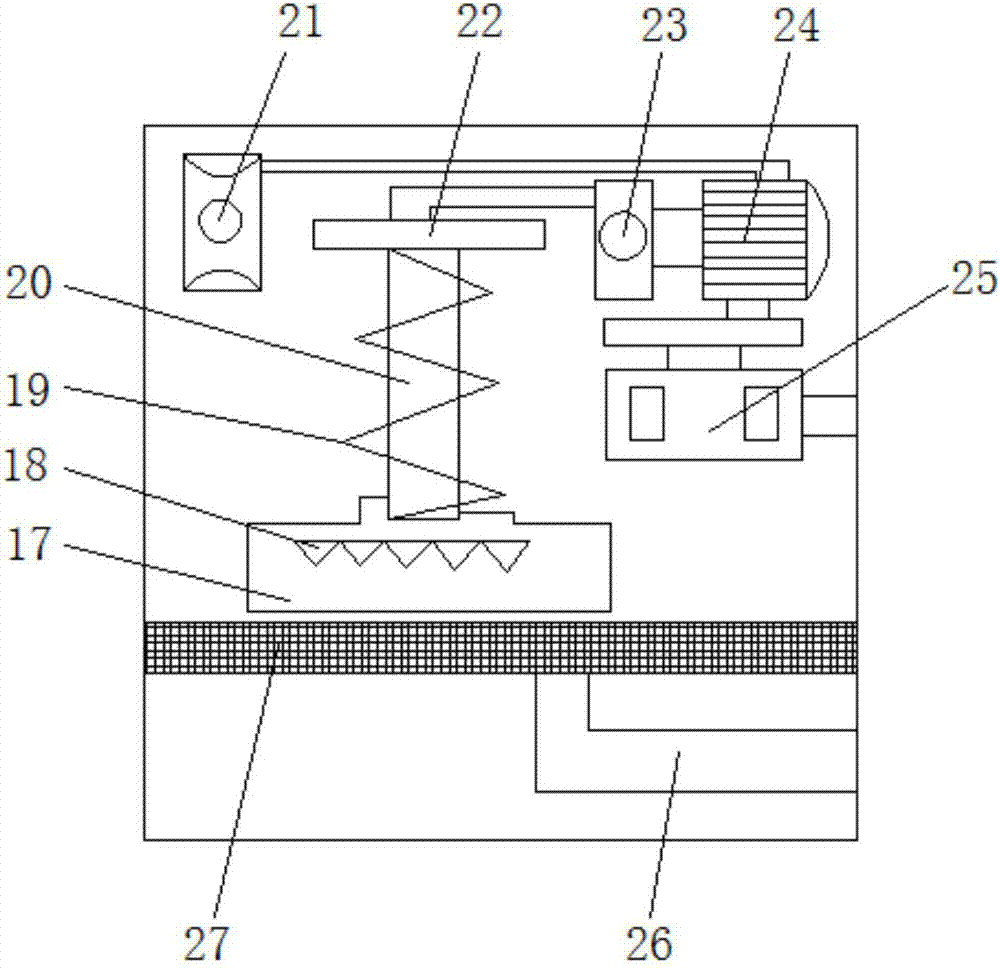

图2为本发明提出的一种新型豆腐制造机的内部结构示意图。

图中：1控制面板、2电源开关按钮、3液晶显示屏、4工作指示灯、5豆渣出料口、6研磨箱、7进料漏斗、8出水管、9水量调节阀、10储水装置、11豆腐成形室、12动力室、13煮浆室、14行走轮、15制动片、16生浆出口、17研磨盒、18研磨锯齿、19粉碎锯齿、20主轴、21速度控制器、22驱动装置、23稳轴器、24电机、25电源模块、26输浆管、27过滤网。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种新型豆腐制造机，包括控制面板1、研磨箱6、出水管8、煮浆室13、粉碎锯齿19和稳轴器23，煮浆室13表面安装有生浆出口16，煮浆室13右侧安装有动力室12，且动力室12上方安装有豆腐成形室11，煮浆室13表面安装有控制面板1，且控制面板1表面设置有电源开关按钮2，控制面板1上方安装有研磨箱6，且研磨箱6左侧安装有豆渣出料口5，研磨箱6上方安装有进料漏斗7，且进料漏斗7右侧安装有出水管8，出水管8表面安装有水量调节阀9，出水管8右侧安装有储水装置10，煮浆室13下方安装有制动片15，且制动片15下方安装有行走轮14，研磨箱6内部安装有研磨盒17，且研磨盒17上方安装有粉碎锯齿19，粉碎锯齿19内部安装有主轴20，粉碎锯齿19上方安装有驱动装置22，且驱动装置22右侧安装有稳轴器23，稳轴器23右侧安装有电机24，且电机24下方安装有电源模块25，电源开关按钮2上方安装有液晶显示屏3，且液晶显示屏3右侧安装有工作指示灯4，研磨盒17内部安装有研磨锯齿18，驱动装置22左侧安装有速度控制器21，电源模块25下方安装有过滤网27，且过滤网27下方安装有输浆管26。

工作原理：当使用该新型豆腐制造机时，操作人员将黄豆置于进料漏斗7中，打开控制面板1上的电源开关按钮2，工作指示灯4绿色，机器正常开始运行，出水管8将水输送进入进料漏斗7，水量调节阀9控制水进入的量，电源模块25给电机24提供电能，使得电机24在驱动装置22的作用下，带动主轴20转动，主轴20带动粉碎锯齿19对黄豆进行粉碎，粉碎后进入研磨盒17，研磨锯齿18对其进行再次粉碎，研磨的生浆经过过滤网27，从输浆管26进入煮浆室13，煮好的生浆从生浆出口16出来，倒入豆腐成形室11，豆腐形成，整套设备完整运行。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种新型豆腐制造机，包括控制面板、研磨箱、出水管、煮浆室、粉碎锯齿和稳轴器，所述煮浆室表面安装有生浆出口，所述煮浆室右侧安装有动力室，且动力室上方安装有豆腐成形室，所述煮浆室表面安装有控制面板，且控制面板表面设置有电源开关按钮，所述控制面板上方安装有研磨箱，且研磨箱左侧安装有豆渣出料口，所述研磨箱上方安装有进料漏斗，且进料漏斗右侧安装有出水管，所述出水管表面安装有水量调节阀，所述出水管右侧安装有储水装置，所述煮浆室下方安装有制动片，且制动片下方安装有行走轮。本发明中，通过在研磨箱内部设置有速度控制器，能够对主轴的转动进行控制，满足生产加工的需求。

技术研发人员：昌越彬;蒋明睿
受保护的技术使用者：成都益睿信科技有限公司
技术研发日：2017.08.14
技术公布日：2017.10.27
