一种具有磨皮功能的罗非鱼加工装置的制作方法

本实用新型涉及罗非鱼加工技术领域，具体为一种具有磨皮功能的罗非鱼加工装置。

背景技术：

罗非鱼，俗称非洲鲫鱼、非鲫、越南鱼、南洋鲫等，现为慈鲷科非鲫属及口孵非鲫属等属数种鱼类的共同俗称，英文里统称为Tilapia，现在它是世界水产业的重点科研培养的淡水养殖鱼类，且被誉为未来动物性蛋白质的主要来源之一，通常生活于淡水中，也能生活于不同盐份含量的咸水中，也可以存活于湖，河，池塘的浅水中，它有很强的适应能力，在面积狭小之水域中亦能繁殖，甚至在水稻田里能够生长，且对溶氧较少之水有极强之适应性，绝大部分罗非鱼是杂食性，常吃水中植物和碎物。

在对罗非鱼进行加工时，就涉及到对罗非鱼的磨皮操作，但是目前市场上的罗非鱼加工装置，在使用的过程中，难以对罗非鱼进行磨皮操作，从而不便于使用者的使用，因此也降低了罗非鱼加工装置的使用效率。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有磨皮功能的罗非鱼加工装置，解决了罗非鱼加工装置在使用的过程中不便于对罗非鱼进行磨皮的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有磨皮功能的罗非鱼加工装置，包括底座，所述底座的顶部固定安装有箱体，所述箱体内腔的顶部固定安装有电机箱，所述电机箱内腔的底部固定安装有工作台。

所述电机箱内腔的顶部固定安装有电机，所述电机的输出轴固定安装有转盘，所述转盘的外圈通过转轴活动连接有连杆，所述连杆远离转盘的一端通过转轴活动连接有推杆，所述电机箱内腔的顶部且位于电机的右侧固定安装有滑轨，所述滑轨的滑槽内滑动连接有滑杆，所述滑杆的左侧与推杆的右侧固定连接，所述滑杆远离滑轨的一端贯穿电机箱的顶部并延伸至电机箱的外部，所述电机箱的底部开设有可供滑杆移动的通孔，所述滑杆的底部固定安装有打磨块，所述滑杆的两侧且位于电机箱的内部固定安装有限位块，所述限位块的底部与电机箱内腔的底部接触，所述电机与外设的控制器电性连接。

优选的，所述底座底部的两侧均固定安装有支撑腿，所述支撑腿的底部通过转轴活动连接有滚轮。

优选的，所述底座的左侧固定安装有推手，所述推手的表面开设有防滑纹。

优选的，所述箱体的正表面通过合页活动连接有箱门，所述箱门的正表面固定安装有把手。

优选的，所述工作台的顶部固定安装有凸起块，所述凸起块的数量为五个，且五个凸起块均匀分布与工作台的顶部。

优选的，所述滑杆的右侧固定安装有弹簧，所述弹簧的右侧与电机箱内腔的右侧固定连接。

（三）有益效果

本实用新型提供了一种具有磨皮功能的罗非鱼加工装置。具备以下有益效果：

1、该具有磨皮功能的罗非鱼加工装置，通过对电机箱的改良，在电机、转盘、连杆、推杆、滑轨、通孔和打磨块的作用下，达到了方便对罗非鱼进行磨皮的效果，从而方便了使用者的使用，同时也提高了罗非鱼加工装置的使用效率。

2、该具有磨皮功能的罗非鱼加工装置，通过对弹簧和限位块的设置，达到了方便对滑杆进行限位的效果，从而方便了滑杆的正常移动，因此也便于罗非鱼加工装置的正常使用，同时也提高了罗非鱼加工装置的使用效率。

附图说明

图1为本实用新型结构示意图；

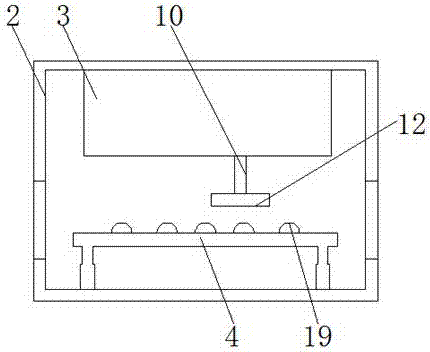

图2为本实用新型箱体的结构示意图；

图3为本实用新型电机箱的结构示意图。

图中：1底座、2箱体、3电机箱、4工作台、5电机、6转盘、7连杆、8推杆、9滑轨、10滑杆、11通孔、12打磨块、13限位块、14支撑腿、15滚轮、16推手、17箱门、18把手、19凸起块、20弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种具有磨皮功能的罗非鱼加工装置，如图1-3所示，包括底座1，底座1底部的两侧均固定安装有支撑腿14，支撑腿14的底部通过转轴活动连接有滚轮15，滚轮15的设置，达到了方便对装置进行移动的效果，从而方便了使用者的使用，底座1的左侧固定安装有推手16，推手16的表面开设有防滑纹，推手16的设置，达到了方便对装置进行推动的效果，底座1的顶部固定安装有箱体2，箱体2的正表面通过合页活动连接有箱门17，箱门17的正表面固定安装有把手18，箱体2内腔的顶部固定安装有电机箱3，电机箱3内腔的底部固定安装有工作台4，工作台4的顶部固定安装有凸起块19，凸起块19的数量为五个，且五个凸起块19均匀分布与工作台4的顶部，凸起块19的设置，达到了防止罗非鱼滑动的效果。

电机箱3内腔的顶部固定安装有电机5，电机5的输出轴固定安装有转盘6，转盘6的外圈通过转轴活动连接有连杆7，连杆7远离转盘6的一端通过转轴活动连接有推杆8，电机箱3内腔的顶部且位于电机5的右侧固定安装有滑轨9，滑轨9的滑槽内滑动连接有滑杆10，滑杆10的左侧与推杆8的右侧固定连接，滑杆10远离滑轨9的一端贯穿电机箱3的顶部并延伸至电机箱3的外部，电机箱3的底部开设有可供滑杆10移动的通孔11，滑杆10的右侧固定安装有弹簧20，弹簧20的右侧与电机箱3内腔的右侧固定连接，滑杆10的底部固定安装有打磨块12，滑杆10的两侧且位于电机箱3的内部固定安装有限位块13，限位块13的底部与电机箱3内腔的底部接触，电机5与外设的控制器电性连接，外设控制器的型号为MAM-300。

工作原理：当使用时，操作外设的控制器，控制电机5工作，电机5带动转盘6上的连杆7进行移动，从而带动推杆8右侧的滑杆10进行移动，因此使打磨块12对罗非鱼进行磨皮操作。

综上所述，该具有磨皮功能的罗非鱼加工装置，通过对电机箱3的改良，在电机5、转盘6、连杆7、推杆8、滑轨9、通孔11和打磨块12的作用下，达到了方便对罗非鱼进行磨皮的效果，从而方便了使用者的使用，同时也提高了罗非鱼加工装置的使用效率。

并且，通过对弹簧20和限位块13的设置，达到了方便对滑杆10进行限位的效果，从而方便了滑杆10的正常移动，因此也便于罗非鱼加工装置的正常使用，同时也提高了罗非鱼加工装置的使用效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
