具有自动排放污物功能的鳗鱼吊水池的制作方法

本实用新型涉及鳗鱼烘烤设备与设施，具体涉及一种具有自动排放污物功能的鳗鱼吊水池。

背景技术：
：

吊水池是进行加工鳗鱼之前对鳗鱼第一次清洗的设备之前，清洗分为两方面，第一方面是清洗鳗鱼表面，第二方面是清洗鳗鱼体内的残留物，在清洗的过程中需要对吊水池内部不断的冲水和放水，使吊水池内部进行不断的水循环，但是现有的吊水池在清洗鳗鱼表面时经常会有鳗鱼从吊水池的出水口位置进行流出，现有的解决方式是将出水口通过渔网类的物体挡住，使水能够流出，而鳗鱼留在吊水池内部，但是这类的渔网又不能对使残留物全部流出，使残留物还依然留在吊水池内部，在鳗鱼呼吸的过程中残留物还会进入到鳗鱼的身体内部，导致二次污染，此过程不仅浪费了水资源而且使工作效率大大降低，为了解决上述技术问题，特提出一种新的技术方案。

技术实现要素：
：

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种具有自动排放污物功能的鳗鱼吊水池。

本实用新型采用的技术方案为：一种具有自动排放污物功能的鳗鱼吊水池，包括加水槽A、加水槽B、吊水池及出水口，加水槽A及加水槽B的放置位置均高于吊水池的放置位置，吊水池的放置位置高于出水口的放置位置，其特征在于：加水槽A与进水管B连接，进水管B与弯头连接且弯头与进水管B所成的角度为90度，所述的加水槽B与进水管A连接，进水管A与弯头连接且两者之间所成的角度为90度，吊水池内部设有档鱼阀且档鱼阀将吊水池分隔为两个区，其中一个为鳗鱼放置区，另一个为杂物区，杂物区与进水管C一端连接，进水管C另一端与弯头连接且两者之间所成的角度为90度。

所述的加水槽A及加水槽B底部连接有支座A，所述的吊水池底部连接有支座B。

所述的档鱼阀包括控制装置、动力装置、连接架、上移座、连接座、滑轨、支撑座、档柱、滑块及支撑杆，所述的支撑座两端与吊水池内壁连接，支撑座内部设有档柱，档柱顶部与连接座连接，连接座侧壁与滑块连接，滑块与滑轨连接且两者为滑动连接，滑轨位于支撑座顶部，所述的连接座与上移座连接，上移座与动力装置连接，动力装置与控制装置通过导线连接，动力装置位于连接架上，连接架两端与支撑杆一端连接，支撑杆另一端与滑轨连接。

所述的动力装置包括齿轮A、电机箱、齿条A、齿条支板A、固定架、电动机、齿轮B、齿条支板B及齿条B，所述的齿条支板A及齿条支板B底部均与上移座连接，齿条支板A与齿条支板B上分别设有齿条A及齿条B，所述的齿条A与齿轮A相啮合，齿轮A与电动机连接，所述的齿条B与齿轮B相啮合，齿轮B与电动机连接，电动机通过固定架固定在电机箱内部，电机箱位于连接架上，所述的电动机与控制装置连接。

所述的控制装置包括控制箱、电源、接收器及控制器，所述的控制箱位于连接架上，控制箱内部设有电源，电源与控制器通过导线连接，控制器与接收器通过导线连接，控制器与动力装置通过导线连接。

本实用新型的有益效果是：在此装置上增加了档鱼阀，档鱼阀的作用是在吊水池向出水口排放水时，通过档鱼阀可以阻拦鳗鱼从吊水池流入到出水口内部，而且通过档鱼阀内部的控制装置和动力装置的相互结合可以使档鱼阀自动的开启或者关闭，开启的作用是及时将吊水池内部的残留物及杂物区的内部的杂物排出，当排出结束后可以自动控制其关闭，一方面避免鳗鱼的二次污染，另一方面避免人工的手动打捞，给使用者带来方便。

附图说明：

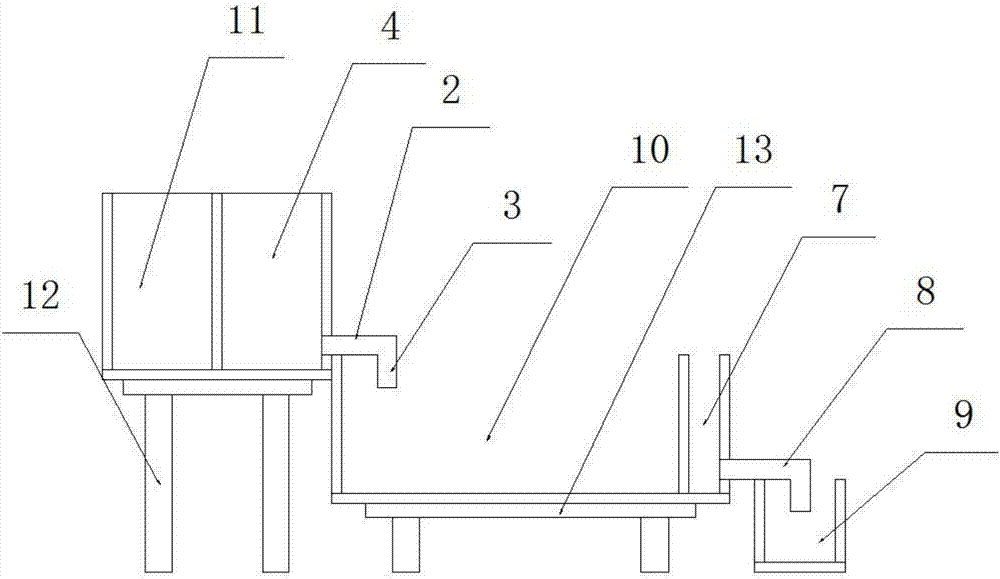

图1是本实用新型结构示意图。

图2是本实用新型主视图。

图3是本实用新型档鱼阀结构示意图。

图4是本实用新型动力动力装置局部放大图。

具体实施方式：

附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

参照各图，一种具有自动排放污物功能的鳗鱼吊水池，包括加水槽A4、加水槽B11、吊水池10及出水口9，加水槽A4及加水槽B11的放置位置均高于吊水池10的放置位置，吊水池10的放置位置高于出水口9的放置位置，加水槽A4与进水管B5连接，进水管B5与弯头3连接且弯头3与进水管B5所成的角度为90度，所述的加水槽B11与进水管A2连接，进水管A2与弯头3连接且两者之间所成的角度为90度，吊水池10内部设有档鱼阀6且档鱼阀6将吊水池10分隔为两个区，其中一个为鳗鱼放置区，另一个为杂物区7，杂物区7与进水管C8一端连接，进水管C8另一端与弯头3连接且两者之间所成的角度为90度。

所述的加水槽A4及加水槽B11底部连接有支座A12，所述的吊水池10底部连接有支座B13。

所述的档鱼阀6包括控制装置14、动力装置、连接架601、上移座602、连接座603、滑轨604、支撑座605、档柱606、滑块607及支撑杆608，所述的支撑座605两端与吊水池10内壁连接，支撑座605内部设有档柱606，档柱606顶部与连接座603连接，连接座603侧壁与滑块607连接，滑块607与滑轨604连接且两者为滑动连接，滑轨604位于支撑座605顶部，所述的连接座603与上移座602连接，上移座602与动力装置14连接，动力装置14与控制装置通过导线连接，动力装置14位于连接架601上，连接架601两端与支撑杆608一端连接，支撑杆608另一端与滑轨604连接；在此装置上增加了档鱼阀6，档鱼阀6的作用是在吊水池10向出水口9排放水时，通过档鱼阀6可以阻拦鳗鱼从吊水池10流入到出水口9内部，而且通过档鱼阀6内部的控制装置和动力装置14的相互结合可以使档鱼阀6自动的开启或者关闭，开启的作用是及时将吊水池10内部的残留物及杂物区7的内部的杂物排出，当排出结束后可以自动控制其关闭，一方面避免鳗鱼的二次污染，另一方面避免人工的手动打捞，给使用者带来方便。

所述的动力装置14包括齿轮A301、电机箱302、齿条A303、齿条支板A304、固定架305、电动机306、齿轮B307、齿条支板B308及齿条B309，所述的齿条支板A304及齿条支板B308底部均与上移座602连接，齿条支板A304与齿条支板B308上分别设有齿条A303及齿条B309，所述的齿条A303与齿轮A301相啮合，齿轮A301与电动机306连接，所述的齿条B309与齿轮B307相啮合，齿轮B307与电动机306连接，电动机306通过固定架305固定在电机箱302内部，电机箱302位于连接架601上，所述的电动机306与控制装置连接。

所述的控制装置包括控制箱201、电源202、接收器203及控制器204，所述的控制箱201位于连接架601上，控制箱201内部设有电源202，电源202与控制器204通过导线连接，控制器204与接收器203通过导线连接，控制器204与动力装置14通过导线连接。

具体实施过程如下：在需要排放吊水池10内部的污物或杂物时，当鳗鱼清洗完毕后，将鳗鱼打捞出来，那清洗过后的鳗鱼去加工，通过遥控装置发出控制信号，控制信号由接收器203进行接收，接收器203传输给控制器204，由控制器204控制电动机306旋转，电动机306带动齿轮A301及齿轮B307旋转，齿轮A301带动齿条A303，齿轮B307带动齿条B309，由于齿条A303与齿条B39分别带动齿条支板A304及齿条支板B308向上运动，此时齿条支板A304及齿条支板B308带动上移座602，上移座602带动连接座603，使鱼连接座603连接的滑块607在滑轨604上运动，连接座603带动挡柱606，使档柱606向上运动，使档柱606呈开启状态，此时通过水流的作用，污物和杂物就可以随水流流出，使吊水池10内部得到清洁，待排放结束后，通过遥控装置，使电动机306执行反向旋转，使档柱606关闭状态，再次在吊水池10内部放入待清洗的鳗鱼，再次对鳗鱼进行清洗，此时再次清洗的鳗鱼时，吊水池10是清洁状态，能够有效避免鳗鱼二次污染，而且使工作人员的工作变得轻松。

图中，描述位置关系仅用于示例性说明，不能理解为对本专利的限制；显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
