手持式器具的制作方法

本发明涉及一种手持式器具，特别是头发护理器具。

背景技术：

通常，提供电机和风扇，其将流体吸入本体中；流体可在离开本体之前被加热。电机易于由于诸如污物或头发这样的外来物而损坏，因此通常在吹风机的流体入口处设置过滤器。风扇和加热器需要电力来发挥功能，且这是通过内部线路从被附接到器具的主电源电缆或蓄电池提供的。

技术实现要素：

本发明提供了一种手持式器具，包括：外壁；内壁；流体流动路径，从流体入口进入器具在内壁内延伸，并延伸到流体出口；风扇单元，布置在内壁内用于抽吸流体穿过流体入口；和被布置在外壁和内壁之间的密封件。

具有外壁和内壁基于数个原因是方便的。存在来自风扇的噪音和振动的传输的减少。内部部件(比如风扇单元)被容纳在内壁内，将它们从外壁隔离开。这使外壁能在没有连接线(其是美观的)的情况下被形成为管状。为了构造，内壁合宜地形成为两个部件，使得内部部件(比如风扇单元)可在内壁的两个部件被连接之前被组装，然后外壁在内壁之上滑动。

在具有外壁和内壁的配置中，存在一个问题是流体进入外壁和内壁之间的空间里且在这个空间中再循环。任何再循环导致器具内的压力损失且影响排出器具的流体的速度和体积。该再循环是由风扇单元的运行引起的器具内的流体中的压力差而引起的。

因此，密封件被提供以阻止这样的再循环。优选地，流体流动路径内的流体从流体入口流动到风扇单元的上游端部，穿过风扇单元到风扇单元的下游端部，然后到流体出口。优选地，密封件在流体入口的下游。

优选地，密封件在风扇单元的下游。该密封件被提供在任何适当的位置，使得流体不能围绕风扇单元再循环，也就是流体在内壁内沿一个方向经过风 扇单元行进，然后在内壁和外壁之间沿相反的方向行进。

在一个实施例中，外壁包括器具的手柄。因此，流体入口和风扇单元被提供在器具的手柄中。该风扇单元是被容纳在手柄中的最大的部件，且由此决定手柄的直径。为了不增加手柄的直径，有利的是将密封件定位于风扇单元的上游或下游。

优选地，密封件包括O形环，唇形密封件或任何包覆模制密封件，该密封件围绕内壁的径向外周边或外壁的径向内周边延伸。

不管什么类型的密封件被使用，优选地将密封件从流体入口纵向地间隔开尽可能远。这可减少当通过在内壁之上滑动外壁来组装手柄时产生的摩擦力。

在一个实施例中，内壁包括至少一个噪音减轻穿孔，其提供流体行进到内壁和外壁之间的空间的容易的路径。在这个实施例中，该密封件优选位于该至少一个穿孔的下游。

优选地，第二密封件被提供。优选地，第二密封件被提供在第一密封件的下游。

在一个实施例中，外壁包括用户接口，该用户接口包括至少一个用户可操作按钮。优选地，第一密封件被定位在该用户接口的上游。优选地，第二密封件被定位在用户接口的下游。

该用户接口提供进入或流出流体流动路径的可能的流体泄漏源，因此有利的是密封件围绕用户接口，使得任何这样的泄漏被减轻。

优选地，用户接口还包括位于内部手柄内的开关，该开关与用户可操作按钮协作。在优选实施例中，该用户可操作按钮与促动器协作，该促动器机械地连接到开关。优选地，该促动器形成开关组件的一部分，该开关组件连接到内壁。

优选地，用户接口还包括促动器，该促动器与用户可操作按钮协作，其中该促动器机械地连接到开关。

在优选实施例中，该密封件和第二密封件围绕开关组件和内壁延伸。这将开关组件相对于内壁保持在位。附加地，当外壁滑入内壁上的位置，且该第一密封件和第二密封件被压在两个壁之间时，该第一和第二密封件提供了开关组件之上和之下的密封，由此减少通过用户接口泄漏到流体流动路径的流体。

优选地，开关组件包括柔性隔膜，其围绕促动器且包括突起部，该突起部密封抵靠内壁。优选地，突起部沿内壁的纵向轴线延伸。在优选实施例中，该突起部在促动器的两侧沿内壁的纵向轴线延伸。在这个实施例中，用户接口径向地和纵向地被密封以减少散逸的流体流且由此减轻在用户接口处空气对流体流动路径的侵入。

优选地，另一密封件被提供。该另一密封件优选被提供在流体入口的下游且从该密封件间隔开。该密封件被提供以阻止流体在外壁和内壁之间再循环，因此该密封件从内壁的径向外表面或外壁的径向内表面突出。这个可导致外壁绕密封件关于内壁摆动或枢转。由于这个原因，另一密封件被提供，其关于内壁居中外壁且减轻任何摆动或枢转。

在一个实施例中，第二密封件和另一密封件的功能被结合，由此第二密封件即密封用户接口又减轻外壁关于内壁摆动或枢转。

优选地，该器具是头发护理器具。

优选地，头发护理器具是干发器。替代地，头发护理器具是热定型器具。

附图说明

现在将仅以举例的方式参照附图描述本发明，附图中：

图1显示了根据本发明的干发器；

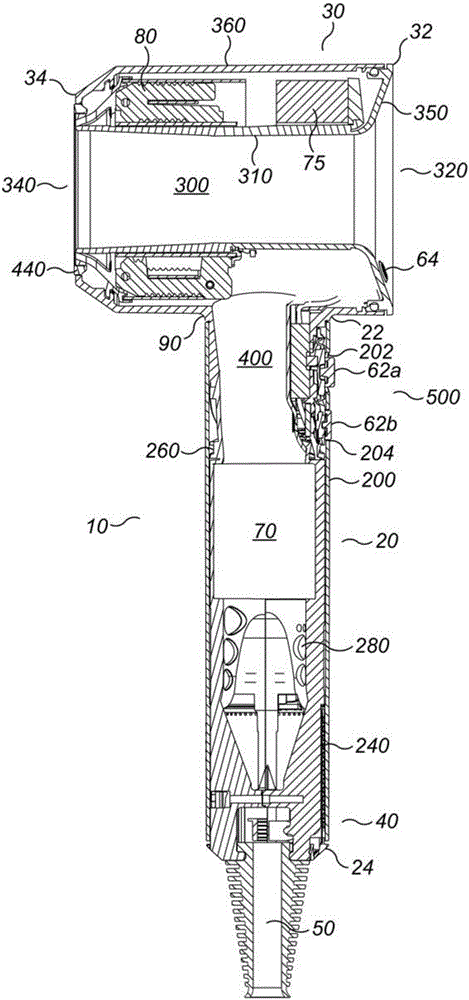

图2显示了穿过图1中的干发器的横截面图；

图3显示了穿过图1中的干发器的另一横截面图；

图4a和4b显示了图1中的干发器在没有手柄的外壁的情况下的侧视图和后视图；

图5是穿过图1中所示的干发器的手柄的另一横截面图；

图6显示了穿过图1中的干发器的手柄的不同的横截面图；

图7显示了图4a的开关组件的径向内表面。

具体实施方式

图1、2和3显示了干发器10，具有手柄20和本体30。该手柄具有第一端部22(其被连接到本体30)和第二端部24(其远离本体30且包括主流体入口40)。电力通过电缆50被供应到干发器10。在相对于干发器10的电缆50的远侧端部处，插头(未示出)被提供，该插头可提供例如到主电源或到蓄电 池组的电气连接。

该手柄20具有外壁200，该外壁从本体30延伸到手柄的远侧端部24。在手柄的远侧端部24处，端部壁210跨外壁200延伸。该电缆50穿过该端部壁210进入干发器。手柄20中的主流体入口40包括第一孔42(其围绕且沿手柄的外壁200延伸)和第二孔46(其跨且穿过手柄20的端部壁210延伸)。电缆50被定位在端部壁210的大体中间出，因此从手柄20的中心延伸。该手柄20具有纵向轴线X-X，外壁200沿该纵向轴线X-X从本体30朝向远侧端部24延伸。

内壁220被提供为在外壁200内从流体入口40的下游端部40a延伸到本体30。该内壁220包括若干穿孔280，该穿孔280被定位于流体入口40的下游端部40a和风扇单元70之间。这些穿孔阻止一些噪音(其产生在手柄20内)被传输到手柄20的外部。

该流体入口40是用于进入流体流动路径400的流体的主过滤器。第二过滤器240被提供在外壁200内，从端部壁210延伸到流体入口的下游端部40a。该第二过滤器是用于进入流体流动路径400的流体的次过滤器。

风扇单元70被设置在主流体入口40的下游。风扇单元70包括风扇和电机。该风扇单元70抽吸流体穿过主流体入口40，朝向本体30穿过主流体流动路径400，该主流体流动路径400从主流体入口40延伸，并且在手柄20和本体30的接合部90处进入本体30。本体30具有第一端部32和第二端部34，主流体流动路径400继续穿过本体30朝向本体的第二端部34行进，围绕加热器80且行进到主流体出口440，在该处由风扇单元70抽吸的流体排出主流体流动路径400。该主流体流动路径400是非线性的，且沿第一方向流动穿过手柄20且沿第二方向(垂直于第一方向)穿过本体30。

本体30包括外壁360和内部管道310。主流体流动路径沿本体从手柄20和本体30的接合部90在外壁360和内部管道310之间朝向在本体30的第二端部34处的主流体出口440延伸。

另一流体流动路径300被设置在本体30内，该流体不直接地由风扇单元70或加热器80处理，但通过风扇单元的产生穿过干发器的主流体的动作而被抽吸进入干发器10。这个流体流动被流动穿过主流体流动路径400的流体卷吸进入干发器。

该本体的第一端部32包括流体入口320，且本体的第二端部34包括流 体出口340。流体入口320和流体出口340两者至少部分地由内部管道310限定，该内部管道是本体30的内壁且在本体内且沿本体延伸。流体流动路径300在内部管道310内从流体入口320延伸到流体出口340。在本体30的第一端部32处，侧壁350在外壁360和内部管道310之间延伸。这个侧壁350至少部分地限定流体入口320。主流体出口440是环形的且围绕流体流动路径300。

PCB 75包括用于干发器的控制电子器件，其位于本体30内接近侧壁350和流体入口320。该PCB 75是环形形状且围绕内部管道310在内部管道310和外壁360之间延伸。该PCB 75围绕流体流动路径300延伸且通过内部管道310而与流体流动路径300隔离开。

该PCB75控制参数，比如加热器80的温度和风扇单元70的旋转速度。内部线路(未示出)将PCB 75电连接到加热器80和风扇单元70，以及电缆50。该内部线路包含火线112和零线122，其从电缆延伸到开关机构。控制按钮62、64被提供且被连接到PCB 75以使用户能够从如温度设置和流动速率的范围中选择。控制按钮62包括一对按钮。第一按钮62a将产品在打开和关闭之间转换，且第二按钮62b提供第二功能，在本情况下为冷发射功能。

在使用中，通过风扇单元70的运行被抽吸进入主流体流动路径400的流体可选地由加热器80加热，且从主流体出口440排出。该经处理的流体导致流体在流体入口320处被卷吸进入流体流动路径300。该流体在本体的第二端部34处结合经处理的流体。在图3中所示的实施例中，经处理的流体作为围绕被卷吸流体的环形流体而排出主流体出口440和干发器，其中被卷吸流体通过流体出口340从干发器排出。由此由风扇单元70和加热器处理过的流体通过被卷吸而被扩大。

特别参考图4至7，本发明将被描述。

手柄20包括外壁200和从流体入口40延伸到本体30的内壁220。该流体流动路径400在内壁220内延伸。然而，由于在外壁200和内壁220之间存在间隙以使外壁200能够装配在内壁220之上，通过风扇单元70的作用被抽吸的一些流体可在外壁200和内壁220之间流动。为了阻止这个，O形环260被提供在外壁200和内壁220之间。内壁220包括凹处262，该凹处262围绕内壁220延伸，部分地容纳O形环，留下O形环260的足够厚度从内壁220的外表面220b突出，使得O形环接合外壁200的内表面200a且密 封抵靠外壁200的内表面200a。

合宜地，O形环260具有第二功能。由于可沿内壁220的长度在任何位置(在该处手柄20内流动的流体的再循环路径被防止)形成密封，这个是可能的。由此，对于穿孔280被提供在内壁220内的例子，密封必须形成在穿孔280的下游。在这个实施例中，理论上，密封可形成在穿孔280的下游到本体30的沿内壁220的任何位置。然而，在一个实施例中，其中具有控制按钮62a，62b的用户接口500被提供在手柄20上，该O形环260被用于相对于用户接口500附加地提供密封。由此，该O形环260在风扇单元70的下游且在用户接口500的上游。

外壁200包括一对孔202、204，穿过它们用户可操作按钮62a、62b激活相应的开关100、126。这些孔提供进入流体流动路径400的潜在泄漏路径。许多结构被提供以减轻该可能性，包括使得开关组件150被布置在内壁220和外壁200之间，密封唇部174从开关组件150延伸，和O形环260，其围绕内壁220和开关组件150延伸，由此将开关组件150朝向内壁220偏压。

开关组件150包括框架160、柔性隔膜170，和促动器180。该框架160为开关组件150提供支撑。该促动器180为用户可操作按钮62a提供支撑。该柔性隔膜170将促动器180连接到框架160且允许在促动器180通过用户操作按钮62a而被移动的同时在促动器180和框架160之间提供密封。

该开关组件150被定位在干发器10的手柄20内。为了方便起见，开关组件150通过一对定位销152被连接到手柄20的内壁220。该内壁220包括孔226，当开关组件150被连接到内壁220时，开关组件150可穿过该孔与开关机构100接合。

不同的部分可通过机械固定它们到一起(例如使用粘合剂)而被保持，然而在这个实施例中，开关罩110被用于容纳开关机构150且相对于内壁220保持开关机构150。

对于开关组件150，定位销152相对于内壁200保持开关组件150，然后O形环被定位在凹处262中，且外壁200通过沿内壁220滑动外壁200被定位在内壁220之上。该外壁200被提供具有孔202，按钮62a通过该孔与它的开关100协作。一旦外壁200恰当地被定位，用户可操作按钮62a通过孔202被附接到促动器180。

在这个实施例中，开关机构100是滑动开关，其具有激活突起102。为 了适应激活突起102和促动器180的滑动动作，柔性隔膜被提供有波纹管172，该波纹管围绕促动器延伸。

该开关组件150附加地包含第二促动器190，该第二促动器190由柔性隔膜170包围。该第二促动器190被连接到第二按钮，在本情况下为冷发射按钮62b，其当被激活时冷发射按钮62b约束或切断到加热器的电力以从干发器提供冷流体。外壁200被提供具有第二孔204，冷发射按钮62b穿过该孔与第二促动器190接合。当冷发射按钮62b被激活时，促动器190与被容纳在PCB延伸部120上的电子开关126接合。这个PCB延伸部120被电连接到PCB 75以提供信号到与电子开关126的激活和失活相关联的控制软件。在外壁200已被组装在内壁220之上之后，这个冷发射按钮62b也通过第二孔204被附接到第二促动器190。

该柔性隔膜170被提供有密封唇部174(图7)。该密封唇部174从开关组件的径向内表面150a向内径向地延伸。该密封唇部174沿手柄的纵向轴线X-X延伸以围绕促动器180和第二促动器190两者密封。该密封唇部174还可完全地围绕促动器180和第二促动器190延伸以包封它们。由此在用户可操作按钮62a、62b和它们相应的促动器180、190之间经过的任何流体或脏物具有盘绕的路径(在内壁220和开关组件150之间，穿过唇部密封件174且于是在内壁220和开关罩110之间以便进入流体流动路径400)。

该第二O形环270被提供且这个第二O形环270可被定位在内壁220和外壁200之间沿内壁220的任何位置中。它的优势在于该第二O形环270从O形环260间隔开，因为这个第二O形环270的一个功能是通过提供外壁200和内壁220之间的两个间隔开的接触点而阻止外壁200和内壁220之间的枢转运动。

在这个实施例中，第二O形环270被提供为接近开关组件150的下游端部150b和O形环260。这个密封件具有双重功能，在于它在外壁200和内壁220之间密封，且此外被用于将开关组件150的下游端部150b朝向内壁220偏压以帮助阻止流体或脏物自用户接口或特别地外壁200中的孔202、204进入，用户可操作按钮62a、62b穿过该孔202、204与相应的开关100、120接合。

该外壁220是管状的，且模制为单个单元。这限制流体可从流体流动路径漏出或流体或脏物和流体可被引进的位置的数量。

替代地，在本实施例中提供的第二O形环的两个功能通过第二O形环和另一O形环被提供。该另一O形环(未示出)优选从O形环260和第二O形环270两者间隔开。

已经关于干发器详细描述了本发明，但是其可适用于吸入流体并且引导该流体从器具流出的任何器具。

该器具可与加热器一起使用或可不与加热器一起使用；流体在高速下流出的动作具有干燥效应。

流动通过器具的流体通常为空气，但是可以是一种或多种气体的不同组合，并且可包括添加剂，用于提高器具性能或器具对输出所对准的物体的影响，该物体例如为头发和头发的发型。

本发明不限于上面给出的详细描述。多种变形形式对于本领域的技术人员将是显而易见的。
