首饰转动机构和首饰的制作方法

本实用新型涉及首饰装饰品领域，具体而言，涉及首饰转动机构和首饰。

背景技术：

首饰作为一种日常生活中常见的装饰品，它外观的美感非常重要，特别是作为首饰中较为受欢迎的项链、戒指、手镯、耳环、发箍等，最关键的部分的是镶嵌在其中的装饰物，更是要注重它的外观和结构。现有市面上的首饰中的装饰物一般观察角度只有一个，佩戴效果有所局限。用户购买一件首饰，获得的审美体验不够丰富。当首饰的装饰品为珠宝或更为丰富的图案时，现有的首饰款式难以很好的展示珠宝的切割技术带来的不同的光泽，难以展示更为丰富的图案效果。

综上所述，现有技术制作的首饰不具备多样变化性，而且在佩戴过程中无法随着人体活动而转动，全面的展示首饰中的装饰品。

技术实现要素：

有鉴于此，本实用新型要解决的技术问题在于克服现有技术的缺陷，提供了一种首饰转动机构，包括连接于所述首饰的轴和 设有中空腔体的旋转部件；所述旋转部件套装于所述轴并以所述轴为轴心转动；所述旋转部件包括内环、外环、置于所述内环和外环之间的滚动体，以及包裹于所述滚动体外的保持架。

在某些实施方式中，所述轴与所述首饰之间设有轴底座。

在某些实施方式中，还包括首饰底板；所述首饰本体朝向所述首饰底板的一侧设有旋转部件；所述首饰底板朝向所述首饰本体的一侧设有轴。

本实用新型还提供了一种首饰，包括首饰本体，包括转动机构和首饰底板；所述转动机构包括轴和旋转部件；所述首饰本体朝向所述首饰底板的一侧设有所述旋转部件；所述首饰底板朝向所述首饰本体的一侧设有所述轴；所述首饰底板包括挂件连接部和轴连接部；所述挂件连接部背离所述轴连接部的一端设有挂件；所述轴连接部靠近自由端的边缘设有轴。

在某些实施方式中，所述首饰为吊坠。

在某些实施方式中，所述首饰底板呈Z字型设置。

在某些实施方式中，所述挂件连接部和轴连接部平行设置。

在某些实施方式中，还包括置于所述首饰本体朝向所述首饰底板一侧的卡接部；所述卡接部与所述旋转部件相配合，带动所述首饰本体以所述轴为轴心转动。

在某些实施方式中，所述卡接部为环状卡箍。

本实用新型提供的首饰转动机构有益效果是：

与现有技术相比，本实用新型提供的首饰转动机构实现了分 体设置的首饰和首饰的装饰品这两个部分可以相对360°的旋转。从而，实现了改变首饰的装饰品仅具有一个方向的观察方向的技术问题。进而，使得首饰的整体造型既富有立体感又富有转动的变化。

同时，该结构获得了首饰操作简单及结构稳定的有益效果，且在佩戴过程中，首饰的装饰品随着人体活动而随意翻转，给用户带来了更丰富的审美体验。

本实用新型的首饰转动机构结构也可广泛应用在戒指、手镯、耳环、发箍等一些列的首饰品中，给用户带来一种个性化的佩戴方式。

附图说明

应当理解的是，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型首饰的结构示意图；

图2为本实用新型首饰的转动机构和首饰底板的11结构示意图。

附图标号说明：

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件 必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

实施例1

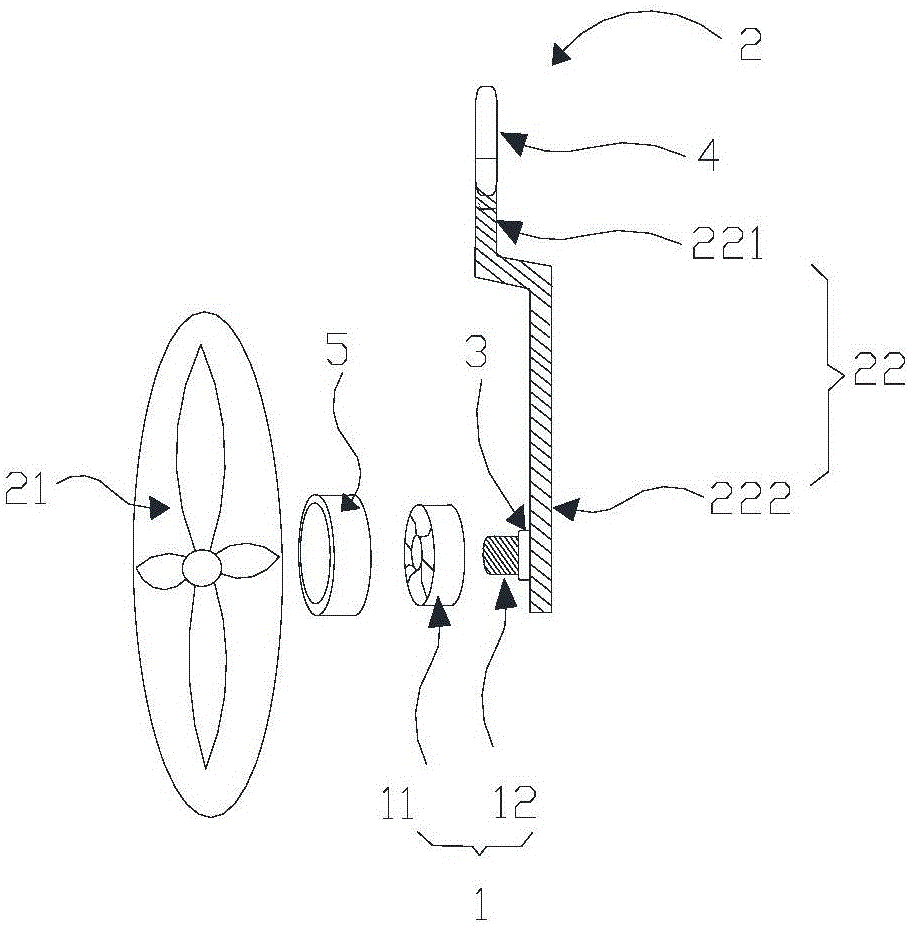

参阅图1和图2，其中图1为本实用新型的首饰2的结构示意图，图2为本实用新型首饰转动机构1和首饰底板22的结构示意图。

本实用新型实施例中提供了一种首饰转动机构1，包括连接于所述首饰2的轴11和设有中空腔体的旋转部件12；所述旋转部件12套装于所述轴11并以所述轴11为轴心转动。

上述，相较于现有技术的情况，首饰2的装饰品与首饰2相 互独立，通过本实用新型提供的首饰转动机构1连接。两者可相对360°的旋转。从而，实现了改变首饰2的装饰品仅具有一个方向的观察方向的技术问题。进而，使得首饰2的整体造型既富有立体感又富有转动的变化。

同时，该结构获得了首饰2操作简单及结构稳定的有益效果，且在佩戴过程中，首饰2的装饰品随着人体活动而随意翻转，给用户带来了更丰富的审美体验。

本实用新型的首饰转动机构1也可广泛应用在戒指、手镯、耳环、发箍等一些列的首饰中，给用户带来一种个性化的佩戴方式。

当然，本实用新型中并不局限于通过轴11和旋转部件12相配合来实现旋转的方式，还可以是在与轴11相配合的旋转部件12中设有内螺纹，轴11伸入该旋转部件12的局部设有外螺纹，通过螺纹适配实现旋转，类似结构均可以理解为对本实用新型的简单变形或者变换，落入本实用新型的保护范围。

本实用新型实施例1中，所述旋转部件12包括内环、外环、置于所述内环和外环之间的滚动体，以及包裹于所述滚动体外的保持架。

上述，旋转部件12可以为轴承。轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

滚动体是滚动轴承中的核心元件，由于它的存在，相对运动 表面间才有滚动摩擦。滚动体的种类有球，圆柱滚子，圆锥滚子，滚针等。滚动轴承的滚动体主要有钢球和滚子两类。

保持架(即轴承保持架，又称轴承保持器)，指部分地包裹全部或部分滚动体，并随之运动的轴承零件，用以隔离滚动体，通常还引导滚动体并将其保持在轴承内。

在本实用新型实施例1中，所述轴11与所述首饰2之间设有轴底座3。

上述，所述轴底座3用于连接所述轴11和所述首饰2。

可以理解的是，所述轴11也可以与所述首饰2一体成型。

本实用新型还提供了一种首饰2，包括转动机构和首饰底板22；所述转动机构包括轴11和旋转部件12；所述首饰本体21朝向所述首饰底板22的一侧设有所述旋转部件12；所述首饰底板22朝向所述首饰本体21的一侧设有所述轴11。

上述，相较于现有技术的情况，首饰本体21与首饰底板22相互独立，通过连接两者的轴11和旋转部件12实现了首饰本体21相对于首饰底板22360°旋转。从而，实现了改变首饰2仅具有一个方向的观察方向的技术问题。进而，使得首饰2的整体造型既富有立体感又富有转动的变化。

在本实用新型实施例1中，所述首饰底板22包括挂件连接部221和轴连接部222；所述挂件连接部221背离所述轴连接部222的一端设有挂件4；所述轴连接部222靠近自由端的边缘设有轴11。

上述，可以理解的是，所述挂件连接部221和所述轴连接部222可依据首饰2的不同造型，而设计成不同的位置关系，及不同的形状。如所述挂件连接部221和所述轴连接部222处于同一水平面，或两者相互交叉，或两者相互垂直等。形状也可以是圆形、矩形等，此处不再赘述。所述挂件连接部221和所述轴连接部222不局限于此。

优选地，所述轴连接部222的长度不小于所述首饰本体21相对于所述轴11转动时的直径。

在本实用新型实施例1中，所述轴11设于所述轴连接部222，靠近所述首饰底板22自由端处；所述挂件4设于所述挂件连接部221背离所述轴连接部222的一端；所述挂件4开设有通孔。

在本实用新型实施例1中，所述首饰2为吊坠。

在本实用新型实施例1中，还包括置于所述首饰本体21朝向所述首饰底板22一侧的卡接部5；所述卡接部5与所述旋转部件12相配合，带动所述首饰本体21以所述轴11为轴心转动。

上述，所述卡接部5用于连接所述旋转部件12和所述首饰本体21。卡接部5在旋转部件12的带动下，以轴11为轴心转动，同时带动与所述卡接部5连接的首饰本体21转动，从而实现上述技术效果。需要理解的是，与旋转部件12连接的卡接部5可以与旋转部件12灵活的连接或拆卸。

可以理解的是，卡接部5的形式有许多种，通过与旋转部件12适配，实现与旋转部件12同轴转动的技术效果。类似结构均可 以理解为对本实用新型的简单变形或者变换，落入本实用新型的保护范围。

在本实用新型实施例1中，所述卡接部5为环状卡箍。

上述，所述环状卡箍套装并固紧于所述旋转部件12外，实现环状卡箍与所述旋转部件12同轴转动。

实施例2

参阅图1和图2，其中图1为本实用新型的首饰2的结构示意图，图2为本实用新型首饰转动机构1和首饰底板22的结构示意图。

本实用新型实施例中提供了一种首饰转动机构1，包括连接于所述首饰2的轴11和设有中空腔体的旋转部件12；所述旋转部件12套装于所述轴11并以所述轴11为轴心转动。

上述，相较于现有技术的情况，首饰2的装饰品与首饰2相互独立，通过本实用新型提供的首饰转动机构1连接。两者可相对360°的旋转。从而，实现了改变首饰2的装饰品仅具有一个方向的观察方向的技术问题。进而，使得首饰2的整体造型既富有立体感又富有转动的变化。

同时，该结构获得了首饰2操作简单及结构稳定的有益效果，且在佩戴过程中，首饰2的装饰品随着人体活动而随意翻转，给用户带来了更丰富的审美体验。

本实用新型的首饰转动机构1也可广泛应用在戒指、手镯、耳环、发箍等一些列的首饰中，给用户带来一种个性化的佩戴方 式。

当然，本实用新型中并不局限于通过轴11和旋转部件12相配合来实现旋转的方式，还可以是在与轴11相配合的旋转部件12中设有内螺纹，轴11伸入该旋转部件12的局部设有外螺纹，通过螺纹适配实现旋转，类似结构均可以理解为对本实用新型的简单变形或者变换，落入本实用新型的保护范围。

本实用新型实施例1中，所述旋转部件12包括内环、外环、置于所述内环和外环之间的滚动体，以及包裹于所述滚动体外的保持架。

上述，旋转部件12可以为轴承。轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

滚动体是滚动轴承中的核心元件，由于它的存在，相对运动表面间才有滚动摩擦。滚动体的种类有球，圆柱滚子，圆锥滚子，滚针等。滚动轴承的滚动体主要有钢球和滚子两类。

保持架(即轴承保持架，又称轴承保持器)，指部分地包裹全部或部分滚动体，并随之运动的轴承零件，用以隔离滚动体，通常还引导滚动体并将其保持在轴承内。

在本实用新型实施例1中，所述轴11与所述首饰2之间设有轴底座3。

上述，所述轴底座3用于连接所述轴11和所述首饰2。

可以理解的是，所述轴11也可以与所述首饰2一体成型。

本实用新型还提供了一种首饰2，包括转动机构和首饰底板22；所述转动机构包括轴11和旋转部件12；所述首饰本体21朝向所述首饰底板22的一侧设有所述旋转部件12；所述首饰底板22朝向所述首饰本体21的一侧设有所述轴11。

上述，相较于现有技术的情况，首饰本体21与首饰底板22相互独立，通过连接两者的轴11和旋转部件12实现了首饰本体21相对于首饰底板22360°旋转。从而，实现了改变首饰2仅具有一个方向的观察方向的技术问题。进而，使得首饰2的整体造型既富有立体感又富有转动的变化。

在本实用新型实施例1中，所述首饰底板22包括挂件连接部221和轴连接部222；所述挂件连接部221背离所述轴连接部222的一端设有挂件4；所述轴连接部222靠近自由端的边缘设有轴11。

上述，可以理解的是，所述挂件连接部221和所述轴连接部222可依据首饰2的不同造型，而设计成不同的位置关系，及不同的形状。如所述挂件连接部221和所述轴连接部222处于同一水平面，或两者相互交叉，或两者相互垂直等。形状也可以是圆形、矩形等，此处不再赘述。所述挂件连接部221和所述轴连接部222不局限于此。

优选地，所述轴连接部222的长度不小于所述首饰本体21相对于所述轴11转动时的直径。

在本实用新型实施例1中，所述轴11设于所述轴连接部222，靠近所述首饰底板22自由端处；所述挂件4设于所述挂件连接部221背离所述轴连接部222的一端；所述挂件4开设有通孔。

在本实用新型实施例1中，所述首饰2为吊坠。

在本实用新型实施例1中，所述首饰底板22呈Z字型设置。

在本实用新型实施例1中，所述挂件连接部221和轴连接部222平行设置。

在本实用新型实施例1中，还包括置于所述首饰本体21朝向所述首饰底板22一侧的卡接部5；所述卡接部5与所述旋转部件12相配合，带动所述首饰本体21以所述轴11为轴心转动。

上述，所述卡接部5用于连接所述旋转部件12和所述首饰本体21。卡接部5在旋转部件12的带动下，以轴11为轴心转动，同时带动与所述卡接部5连接的首饰本体21转动，从而实现上述技术效果。需要理解的是，与旋转部件12连接的卡接部5可以与旋转部件12灵活的连接或拆卸。

可以理解的是，卡接部5的形式有许多种，通过与旋转部件12适配，实现与旋转部件12同轴转动的技术效果。类似结构均可以理解为对本实用新型的简单变形或者变换，落入本实用新型的保护范围。

在本实用新型实施例1中，所述卡接部5为环状卡箍。

上述，所述环状卡箍套装并固紧于所述旋转部件12外，实现环状卡箍与所述旋转部件12同轴转动。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
