一种多功能拉杆箱的制作方法

本实用新型涉及一种生活用品领域，具体为一种多功能拉杆箱。

背景技术：

拉杆箱作为人们出行旅游放置生活用品的一种工具，现有的拉杆箱上设有提手，而现有的提手为固定连接在箱体的外侧壁上，当箱体内物品重量超出了提手承受的重量时，存在提手易从拉杆箱上脱落及断裂，造成拉杆箱不易被提取，给人们出行带来了不便。而且现有的拉杆箱只能做单一的供人们放置物品用，当长途旅行时，人们携带的手机或相机等其他用电设备没电时，手机、相机、笔记本电脑等无法及时的进行充电，给人们带来了不便，使用效果差。还有，当箱体内左右装的物品重量差距大时，在拉动时箱体自身会左右晃动。另外，出行时根据需要，需要购买不同大小的拉杆箱，比较麻烦。

技术实现要素：

本实用新型的目的在于提供一种多功能拉杆箱，以解决现在的拉杆箱的提手易从拉杆箱上脱落及断裂，只能做单一的供人们放置物品用，会左右晃动的问题。

为实现上述目的，本实用新型提供如下技术方案一种多功能拉杆箱，包括铝制分段式拉杆、太阳能充电器、防震层、拉链隔层、侧底座、加厚箱底、万向轮、普通收纳袋、提手、网布收纳袋、箱体、收缩上箱板、卡槽、收缩下箱板、收缩横杆、充电接头、电能收集器和太阳能板块，所述铝制分段式拉杆安装在箱体顶部，且铝制分段式拉杆下方安装有太阳能充电器，所述太阳能充电器下方安置有太阳能板块，且太阳能板块上方安置有电能收集器，所述电能收集器与充电接头相连接，所述箱体内部安装有防震层，且箱体底部安装有万向轮，所述万向轮上方安置有加厚箱底，且加厚箱底上方安装有收缩上箱板，所述收缩上箱板与收缩横杆相连接，且收缩横杆上方安置有卡槽，所述卡槽上方安置有收缩下箱板，所述箱体外壳左侧安置有侧底座，且箱体右侧安置有提手，所述箱体内部上方安置有拉链隔层，且拉链隔层下方安置有网布收纳袋，所述网布收纳袋下方设有普通收纳袋。

优选的，所述提手安装在箱体和防震层之间。

优选的，所述太阳能充电器外侧安装有防水层，且防水层的厚度为 15-30mm。

优选的，所述防震层的厚度为 15-25mm，且防震层通过织针固定连接在箱体上。

与现有技术相比，本实用新型的有益效果是：该多功能拉杆箱设有电能收集器，将太阳能板产生电能的进行收集，并通过充电接头对用电设备进行充电，避免了长途旅行时，因无法充电而影响人们的出行，提高了使用性能，还将提手固定连接在箱体与防震层之间形成的间隙内，有效的避免了因提手脱落而给人们出行带来的不便，另外加厚了箱底，降低了重心，避免箱体自身左右晃动，使用效果好，结构简单，实用性能好。

附图说明

图1为本实用新型结构示意图；

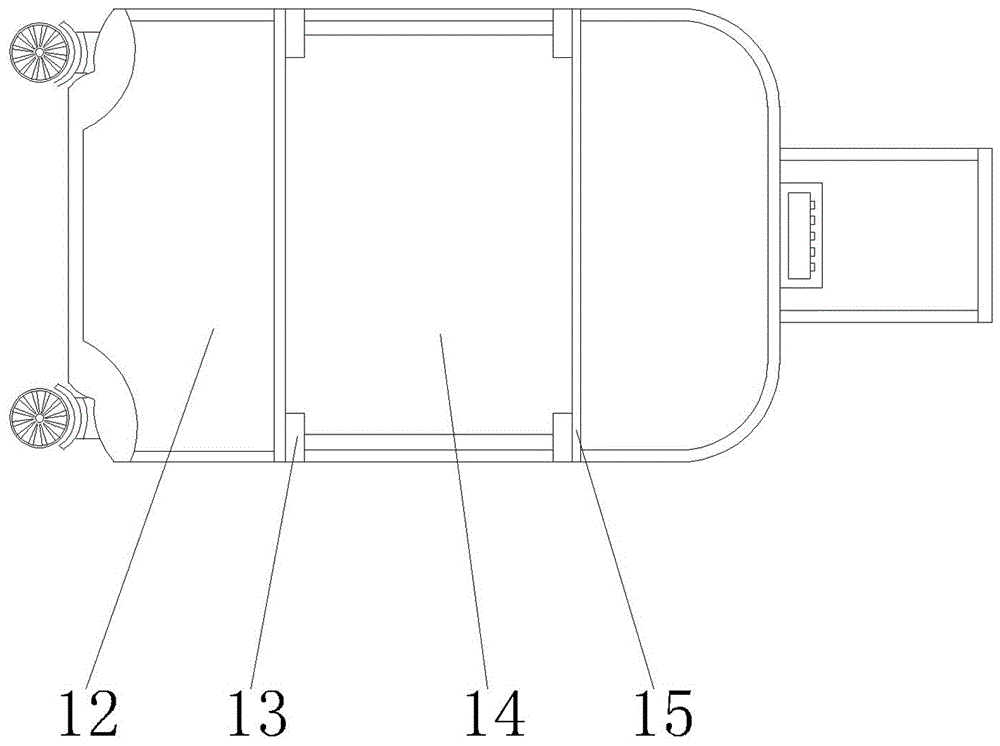

图2为本实用新型伸缩箱体结构示意图；

图3为本实用新型太阳能充电器结构示意图。

图中：1、铝制分段式拉杆，2、太阳能充电器，3、防震层，4、拉链隔层，5、侧底座，6、加厚箱底，7、万向轮，8、普通收纳袋，9、提手，10、网布收纳袋，11、箱体，12、收缩上箱板，13、卡槽，14、收缩下箱板，15、收缩横杆，16、充电接头，17、电能收集器，18、太阳能板块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种多功能拉杆箱，包括铝制分段式拉杆1、太阳能充电器2、防震层3、拉链隔层4、侧底座5、加厚箱底6、万向轮7、普通收纳袋8、提手9、网布收纳袋10、箱体11、收缩上箱板12、卡槽13、收缩下箱板14、收缩横杆15、充电接头16、电能收集器17和太阳能板块18，铝制分段式拉杆1安装在箱体11顶部，且铝制分段式拉杆1下方安装有太阳能充电器2，太阳能充电器2外侧安装有防水层，且防水层的厚度为 15-30mm，太阳能充电器2下方安置有太阳能板块18，且太阳能板块18上方安置有电能收集器17，电能收集器17与充电接头16相连接，箱体11内部安装有防震层3，且防震层3的厚度为 15-25mm，防震层3通过织针固定连接在箱体11上，且箱体11底部安装有万向轮7，万向轮7上方安置有加厚箱底6，且加厚箱底6上方安装有收缩上箱板12，收缩上箱板12与收缩横杆15相连接，且收缩横杆15上方安置有卡槽13，卡槽13上方安置有收缩下箱板14，箱体11外壳左侧安置有侧底座5，且箱体11右侧安置有提手9，提手9安装在箱体11和防震层3之间，箱体11内部上方安置有拉链隔层4，且拉链隔层4下方安置有网布收纳袋10，网布收纳袋10下方设有普通收纳袋8。

工作原理：在使用该多功能拉杆箱之前，需要对整个多功能拉杆箱进行简单的结构了解，整个处理的过程大体上可以进行两个部分的划分，首先根据需要调节收缩横杆15，将收缩上箱板12和收缩下箱板14调节到所需箱体大小，然后将收缩横杆15固定在卡槽13里，接着可将物品分别放入普通收纳袋8和网布收纳袋10，然后拉上拉链隔层4，再合上箱体11，接着可拉铝制分段式拉杆1带动万向轮7行走，也可拉着提手9行走，在整个过程中，太阳能板块18可吸收太阳能转化成电能，通过电能收集器17收集，然后通过充电接头16来进行充电，完成整个拉杆箱的工作。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
