运动式充气装饰系统的制作方法

本发明涉及装饰技术领域，尤其涉及一种运动式充气装饰系统。

背景技术：

现有用于装饰用的充气式装饰体一般都采用电能进行充气工作，这在将其应用于儿童玩具或者学生背包上或者其他穿戴物品上时则需要电源的供给，因此带有一定的隐患。

综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。

技术实现要素：

针对上述的缺陷，本发明的目的在于提供一种运动式充气装饰系统，能够将运动体的运动动能转化为用于充气的能量，安全且环保。

为了实现上述目的，本发明提供一种运动式充气装饰系统，包括有至少一设置于运动体上的缓冲打气装置，所述缓冲打气装置包括有用于获取所述运动体运动过程中产生的运动动能的缓冲部以及由所述缓冲部转换所述运动动能以推动进行打气操作的打气部；所述打气部与至少一充气式装饰体导通连接，所述缓冲部转换所述运动动能以推动所述打气部往所述充气式装饰体进行打气操作。

根据本发明所述的运动式充气装饰系统，所述缓冲打气装置的内部设为空腔，所述缓冲部为竖立设置在所述空腔的内底部的弹簧，所述打气部为连接在所述弹簧顶部的载重组件以及所述载重组件顶部的所述空腔；所述载重组件与所述空腔的内壁可滑动式接触，所述弹簧随所述运动体运动而沿所述空腔上下震动以反复推动所述载重组件压缩所述空腔对所述充气式装饰体进行打气。

根据本发明所述的运动式充气装饰系统，所述缓冲打气装置设为可随所述运动体运动过程中反复进行压缩复位的压缩打气筒，所述缓冲部和所述打气部分别对应设为所述压缩打气筒的外壁和内腔。

根据本发明所述的运动式充气装饰系统，所述充气式装饰体由至少一气囊组成；所述打气部通过至少一导气管连接到所述充气式装饰体的所述气囊上。

根据本发明所述的运动式充气装饰系统，若干个所述缓冲打气装置的所述打气部通过所述导气管分别对应连接到所述充气式装饰体的不同气囊上。

根据本发明所述的运动式充气装饰系统，所述打气部的所述导气管设有分流阀以分别连接至所述充气式装饰体的不同气囊上。

根据本发明所述的运动式充气装饰系统，所述充气式装饰体的若干个所述气囊相互独立设置；和/或

所述导气管上设有单向阀连接至所述气囊上。

根据本发明所述的运动式充气装饰系统，所述气囊的内部设有至少一气压感应单元。

根据本发明所述的运动式充气装饰系统，设有至少一用于所述气压感应单元感应到所述气囊的气压达到第一气压阈值时对所述气囊进行自动放气的放气单元。

根据本发明所述的运动式充气装饰系统，所述气囊还设有至少一用于所述气压感应单元感应到所述气囊的气压达到第二气压阈值时自动点亮的灯光单元。

本发明所述的运动式充气装饰系统，包括有至少一设置于运动体上的缓冲打气装置，所述缓冲打气装置包括有用于获取所述运动体运动过程中产生的运动动能的缓冲部以及由所述缓冲部转换所述运动动能以推动进行打气操作的打气部；所述打气部与至少一充气式装饰体导通连接，所述缓冲部转换所述运动动能以推动所述打气部往所述充气式装饰体进行打气操作。借此，本发明能够将运动体的运动动能转化为用于充气的能量，安全且环保。

附图说明

图1为本发明第一实施例包括所述运动式充气装饰系统的背包的结构示意图；

图2为本发明第二实施例包括所述运动式充气装饰系统的背包的结构示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

图1示出本发明第一实施例所述的运动式充气装饰系统，包括有至少一设置于运动体10上的缓冲打气装置，所述缓冲打气装置包括有用于获取所述运动体10运动过程中产生的运动动能的缓冲部201以及由所述缓冲部201转换所述运动动能以推动进行打气操作的打气部202；所述打气部202与至少一充气式装饰体40导通连接，所述缓冲部201转换所述运动动能以推动所述打气部202往所述充气式装饰体40进行打气操作。如图，所述运动式充气装饰系统设置在包10上，可以是背包或者箱包等，本实施例优选将其设置在背包10上，当然还可以设置在其他运动体上，如自行车，汽车或者服饰等；所述缓冲部通过获取用户背起所述背包10行走过程中背包10震动产生的运动动能并将该运动动能用以驱动打气部202进行充气工作，以使得打气部202对充气式装饰体40进行打气操作；所述充气式装饰体40可以是气球或者装饰气压体等，其设计装饰新颖，且提升用户体验。当然，所述充气式装饰体40还可内置在所述包10上，通过将所述充气式装饰体40隐藏在包体里面作为包10的口袋或者前袋结构；或者所述充气式装饰体40搭载在所述包10的主体内一体成型，以使得所述包10变为充气式结构。

本实施例中，所述缓冲打气装置的内部设为空腔，所述缓冲部201为竖立设置在所述空腔的内底部的弹簧，所述打气部202为连接在弹簧顶部的载重组件以及所述载重组件顶部的所述空腔；所述载重组件与空腔的内壁可滑动式接触，所述弹簧随运动体10运动而沿所述空腔上下震动以反复推动所述载重组件压缩所述空腔对所述充气式装饰体40进行打气。优选的是，所述打气部202为气腔结构；其中，所述载重组件设为连接在弹簧顶部的面板，并且与缓冲打气装置的空腔内壁之间可滑动式接触，所述弹簧在面板本身的重力下处于一种弹力压缩状态，当缓冲打气装置随着背包10进行移动时，弹簧上下幅度震动，并推动所述面板对打气部202进行反复压缩，以进一步推动打气部202往充气式装饰体40进行打气操作，完全由人力驱动，安全且环保。所述载重组件为与所述空腔内壁之间还可设为可滑动式密封接触，因此在载重组件反复进行压缩复位的过程中，所述打气部202对充气式装饰体40进行频率性的充气与放气操作，即所述打气部202可对所述充气式装饰体40进行充放气操作。

所述充气式装饰体40由至少一气囊组成。气囊是一种在柔性地橡胶胶囊中充入压缩空气或水介质，利用空气的可压缩性或水的流动性来实现弹性作用。本实施例的充气式装饰体40包括有第一气囊41和第二气囊42，所述第一气囊41设在第二气囊42的外表面，如图所述第一气囊41设为动物耳朵造型，在气腔202为其进行充放气操作时使得第一气囊41和/或第二气囊42进行伸缩施展。优选的是，所述充气式装饰体40的若干个气囊相互独立；即第一气囊41和第二气囊42互为独立结构，第二气囊42进行充放气操作时该动物头像结构进行缩小或放大，第一气囊41进行充放气操作时该动物的耳朵进行缩小放大；也可以设置动物眼睛结构通过充放气操作来推动眼睛进行转动或者将气囊设计为可由气体推动进行伸缩的舌头结构等由气压驱动的各种装饰设计造型。

所述打气部202通过至少一导气管连接到充气式装饰体40的所述气囊上。若干个所述缓冲打气装置的打气部202通过所述导气管分别连接到充气式装饰体40的不同气囊上。本实施例优选包括有第一缓冲打气装置21和第二缓冲打气装置22，且所述第一缓冲打气装置21和第二缓冲打气装置22分别通过第一导气管31和第二导气管32分别连接至所述充气式装饰体40的第一气囊41和第二气囊42上。通过相互独立的缓冲打气装置为不同的气囊进行充放气操作，可实现充气式装饰体40的姿态多样性。

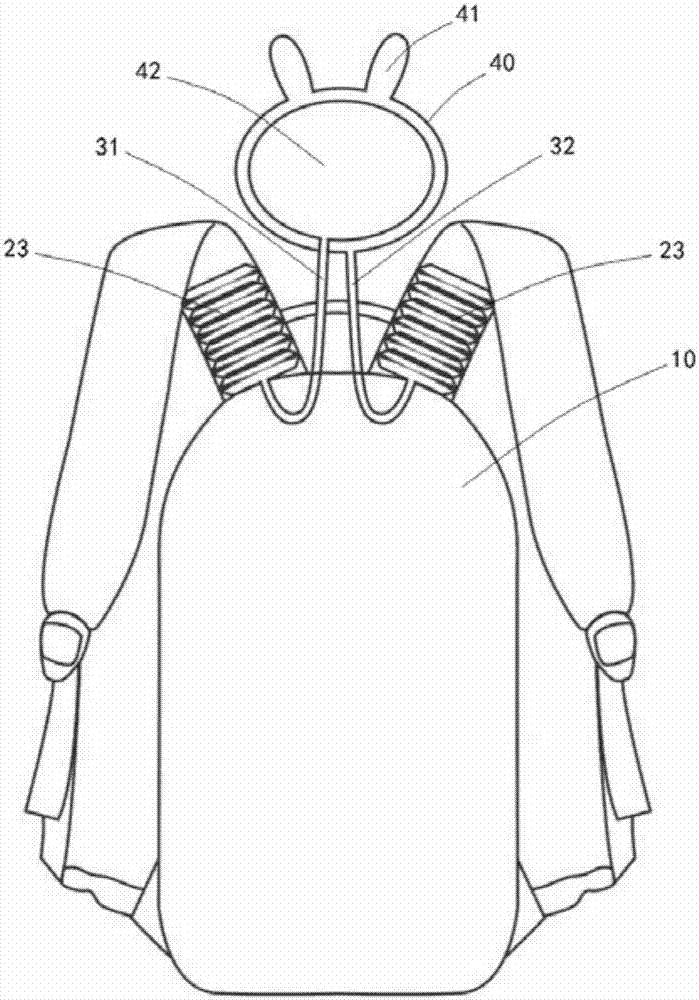

图2为本发明提出的第二种实施例的结构示意图，包括有至少一设置于运动体10上的缓冲打气装置23，所述缓冲打气装置23包括有用于获取所述运动体10运动过程中产生的运动动能的缓冲部以及由所述缓冲部转换所述运动动能以推动进行打气操作的打气部；所述打气部与至少一充气式装饰体40导通连接，所述缓冲部转换所述运动动能以推动所述打气部往所述充气式装饰体40进行打气操作。与上述实施例区别之处在于，所述缓冲打气装置23设为可随所述运动体10运动过程中反复进行压缩复位的压缩打气筒，即所述缓冲打气装置23可对充气式装饰体40进行反复的充气操作，所述缓冲部和所述打气部分别设为所述压缩打气筒的外壁和内腔。本实施例包括两个所述缓冲打气装置23，分别设置在背包10的两条背带内部上，并将压缩打气筒的顶部与底部与背带固定连接，用户背上背包10进行运动时，由背带随运动进行拉扯进而使得所述压缩打气筒反复进行压缩复位，从而对充气式装饰体10进行充气操作。

本发明提出第三种实施例，与上述任一实施例的区别在于，所述打气部的所述导气管设有分流阀以分别连接至充气式装饰体40的不同气囊上。即只需一个所述缓冲打气装置的打气部通过不同压力大小的分流阀为不同的气囊进行充放气，来实现充气式装饰体40的姿态多样性。

本发明还提出第四种实施例，与上述实施例的区别在于，所述打气部的所述导气管上设有单向阀连接至充气式装饰体40的所述气囊上。通过所述单向阀以使得打气部对所述气囊进行持续充气加压；更好的是，设置有控制阀用以控制所述单向阀的开启与关闭，以使得用户可控调节所述充气式装饰体的充气状态，提升用户体验。

本发明还提出第五种实施例，与上述任一实施例的区别在于，所述充气式装饰体的所述气囊的内部设有至少一气压感应单元。所述气压感应单元用于感应所述气囊在充气过程中气囊内部的气压大小变化，所述气压感应单元可与各种可控组件连接以控制其进行相应的工作。

优选的是，设有至少一用于所述气压感应单元感应到所述气囊的气压达到第一气压阈值时对所述气囊进行自动放气的放气单元；所述放气单元与气压感应单元连接，在气压感应单元感应到气囊内部的气压到达设定的第一气压阈值时，控制所述放气单元对气囊进行放气操作，所述放气单元可以是设置在气囊上的可控开启关闭的气孔。

更好的是，所述气囊还设有至少一用于所述气压感应单元感应到所述气囊的气压达到第二气压阈值时自动点亮的灯光单元；所述灯光单元与气压感应单元连接，在气压感应单元感应到气囊内部的气压到达设定的第二气压阈值时，控制所述灯光单元自动点亮；当然所述气囊可以由透明材质制成，所述灯光单元设在所述气囊的内部，当灯光单元点亮时，可以使得气囊由内向外透射出灯光效果，达到美观作用；更进一步的是，还可设置若干个气压阈值，以便于所述气压感应单元感应不同气压阈值时控制所述灯光单元发出不同颜色的灯光，从而可以更为直观地体现用户的运动量。当然，所述气压感应单元还可用于感应气压并控制发生装置或者机械装置进行工作。

综上所述，本发明所述的运动式充气装饰系统，包括有至少一设置于运动体上的缓冲打气装置，所述缓冲打气装置包括有用于获取所述运动体运动过程中产生的运动动能的缓冲部以及由所述缓冲部转换所述运动动能以推动进行打气操作的打气部；所述打气部与至少一充气式装饰体导通连接，所述缓冲部转换所述运动动能以推动所述打气部往所述充气式装饰体进行打气操作。借此，本发明能够将运动体的运动动能转化为用于充气的能量，用于给充气式装饰体进行打气操作来实现所述充气式装饰体的全部或者局部充气变化，安全且环保。

当然，本发明还可有其它多种实施例，在不背离本发明精神及其实质的情况下，熟悉本领域的技术人员当可根据本发明作出各种相应的改变和变形，但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。
