一种绝缘防护胶鞋的制作方法

本实用新型涉及劳保防护应用技术领域，具体为一种绝缘防护胶鞋。

背景技术：

目前，随着社会的发展，工业的崛起，我国煤矿产业也不断地开发，为居民生活提供方便，我们在享受这种待遇的同时，考虑到煤矿都是在地下作业，有些工人在地下的工作非常艰辛，因为地下没有阳光，只有积水，阴暗潮湿的地下带给了工人风湿的病痨，而且地下环境潮湿，地表还有积水，因为现代化作业都采用机械化，但是机械化需要用到电源设备，这就存在一定安全隐患，万一出现漏电，后果将不堪设想，所以这里设计生产一种绝缘防护胶鞋，用来便于使用，保护矿工的生命安全。

技术实现要素：

本实用新型的目的在于提供一种绝缘防护胶鞋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种绝缘防护胶鞋，包括胶鞋底板、胶鞋鞋面和靴筒，所述胶鞋鞋面底端面与胶鞋底板边框固定连接，所述靴筒底端与胶鞋鞋面固定连接，所述靴筒顶部侧壁固定设置有警示灯，所述胶鞋底板内腔右侧安装有蓄电池，所述蓄电池左侧固定设置有控制器，所述控制器左侧固定设置有处理器，所述处理器下端面设置有电流感应器，所述电流感应器包括有感应触头，所述感应触头设置有两组，且对称设置，所述电流感应器与处理器电性连接，所述处理器与蓄电池电性连接，所述处理器与控制器电性连接，所述控制器与警示灯电性连接。

优选的，所述靴筒外层设置有防水层，所述防水层内侧设置有绝缘层。

优选的，所述胶鞋鞋面采用绝缘皮质材质。

优选的，所述胶鞋底板采用硬质绝缘塑料材质。

与现有技术相比，本实用新型的有益效果是：本实用新型为一种绝缘防护胶鞋，通过将胶鞋底板采用硬质绝缘塑料材质，胶鞋鞋面采用绝缘皮质材质，靴筒外层设置有防水层，防水层内侧设置有绝缘层，能够起到防止触电的作用，通过感应触头感应地表是否有电流，若干应到以后，电流感应器将电信号传送至处理器进行处理，处理器电性连接控制器，控制器电控警示灯亮起，还能提示在场人员电源设备有漏电现象，及时查找险情，适用于矿工地下生产劳保防护，简单实用。

附图说明

图1为本实用新型主体结构示意图；

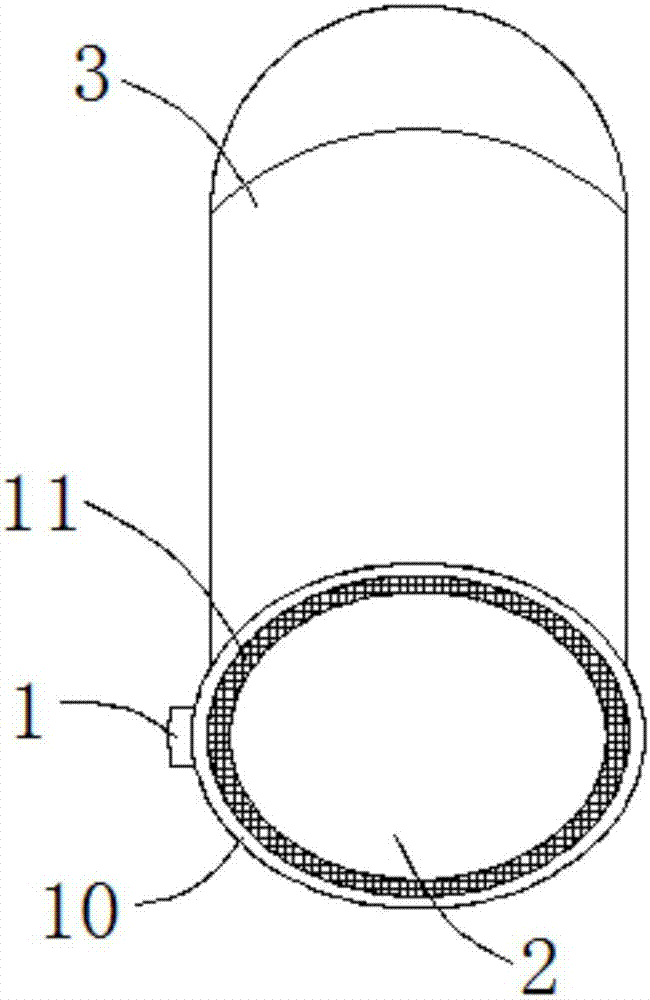

图2为本实用新型俯视图。

图中：1警示灯、2靴筒、3胶鞋鞋面、4胶鞋底板、5处理器、6感应触头、7电流感应器、8控制器、9蓄电池、10防水层、11绝缘层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用的限制。

本实用的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。

请参阅图1-2，本实用新型提供一种技术方案：一种绝缘防护胶鞋，包括胶鞋底板4、胶鞋鞋面3和靴筒2，所述胶鞋鞋面3底端面与胶鞋底板4边框固定连接，所述靴筒2底端与胶鞋鞋面3固定连接，所述胶鞋鞋面3采用绝缘皮质材质，能够起到防止触电的作用，所述靴筒2外层设置有防水层10，所述防水层10内侧设置有绝缘层11，能够起到防止触电的作用，所述靴筒2顶部侧壁固定设置有警示灯1，所述胶鞋底板4采用硬质绝缘塑料材质，能够起到防止触电的作用，所述胶鞋底板4内腔右侧安装有蓄电池9，所述蓄电池9左侧固定设置有控制器8，所述控制器8左侧固定设置有处理器5，所述处理器5下端面设置有电流感应器7，所述电流感应器7包括有感应触头6，所述感应触头6设置有两组，且对称设置，通过感应触头6感应地表是否有电流，所述电流感应器7与处理器5电性连接，所述处理器5与蓄电池9电性连接，所述处理器5与控制器8电性连接，所述控制器8与警示灯1电性连接，若干应到电流以后，电流感应器7将电信号传送至处理器5进行处理，处理器5电性连接控制器8，控制器8电控警示灯1亮起，提示在场人员电源设备有漏电现象，及时查找原因，适用于矿工地下生产劳保防护。

工作原理：通过将胶鞋底板4采用硬质绝缘塑料材质，胶鞋鞋面3采用绝缘皮质材质，靴筒2外层设置有防水层10，防水层10内侧设置有绝缘层11，能够起到防止触电的作用，通过感应触头6感应地表是否有电流，若干应到以后，电流感应器7将电信号传送至处理器5进行处理，处理器5电性连接控制器8，控制器8电控警示灯1亮起，提示在场人员电源设备有漏电现象，及时查找原因，适用于矿工地下生产劳保防护。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
