一种矩阵胸部心电电极固定装置的制作方法

本发明涉及医疗器械领域，具体说是一种矩阵胸部心电电极固定装置。

背景技术：

心电图电极是进行心电图检查或心电监护不可缺少的一种装置，它将人体表面心电信号通过导联线传递给心电图机，作进一步的处理。心电图电极按连接部位的不同通常分为肢体导联电极和胸部导联电极。传统心电图一般为12导联系统，其中胸部导联电极有6个。胸部导联电极又分为吸盘式电极和贴片式电极。在进行心脏电生理研究或某种特殊检查时，例如记录体表心脏电位图时，常常需要数十个，甚至数百个胸部导联电极，使用传统胸部导联电极是很难实现的。

中国发明专利申请书 201611106988.5 提交了本发明人的“一种矩阵胸部弹性心电电极带”的专利申请，对现有技术做了较大改进。将电极按固定行、列间距排列成电极矩阵并固定在松紧带上，只要改变松紧带的宽度或电极的大小及行、列间距，即可以形成少则数十个，多则数百个电极的电极带，满足不同的实际需求。但是其中并未涉及大量矩阵电极的固定方式。

技术实现要素：

本发明针对现有技术中存在的问题，特别是针对本发明人在中国发明专利申请书 201611106988.5 提交的本发明人的“一种矩阵胸部弹性心电电极带”，进一步公开了这种新型的心电图胸部导联矩阵式电极的固定方式。

为了解决上述技术问题，本发明是通过下列技术方案实现的，其包括：电极、松紧带、电极固定板、接线端子、铆钉、保护层。电极与铆钉一端嵌入紧固连接，铆钉另一端依次穿过松紧带、电极固定板和接线端子，然后将铆钉端面铆紧，完成以上部件的固定连接。若干个电极按照以上方式进行连接，形成电极组，若干个电极组在松紧带上按一定间距排列构成矩阵电极。每一组电极的数量由电极固定板和松紧带宽度所限定。最后在电极带的零件铆接面上以保护层覆盖。

与现有技术相比，本发明具有以下有益效果：由于本发明以电极固定板为基础，构成了电极组，若干电极组在松紧带上按一定间距排列构成矩阵电极。因此只要改变电极在电极固定板上的间距和改变电极组在松紧带上的间距，就可以很方便的实现在一条电极带上构成少则数十个，多则数百个电极的电极带，满足不同的实际需求。

附图说明

图1 是本发明的单个电极连接示意图。

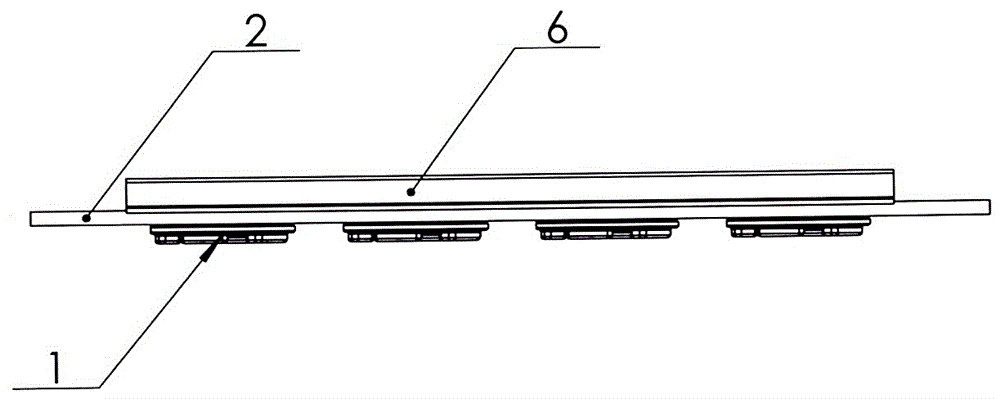

图2 是本发明的电极组示意图。

图3 是本发明的电极带矩阵电极分布示意图。

图4 是本发明的电极带保护面示意图。

具体实施方式

如图1、图2、图3及图4所示，本发明一种矩阵胸部心电电极固定装置，其包括：电极1、松紧带2、电极固定板3、接线端子4、铆钉5、保护层6。电极1与铆钉5一端嵌入紧固连接，铆钉5另一端依次穿过松紧带2、电极固定板3和接线端子4，然后将铆钉5端面铆紧，完成以上部件的固定连接。若干个电极1按照以上方式进行连接，形成电极组，若干个电极组在松紧带2上按一定间距排列构成矩阵电极。每一组电极的数量由电极固定板3和松紧带2宽度所限定。最后在电极带的零件铆接面上以保护层6覆盖。

本发明实施例中，电极及铆钉采用不锈钢材料制作，电极表面镀银。所用的电极固定板使用PVC塑料薄片。本实施例构建的电极组为 4个电极，电极组数量根据实际需要设置，本实施例为16个电极组，电极总数为64个。电极的导联线一端在接线端子上冷加压紧固。保护层使用尼龙防水布料制作。

本发明在实际使用时，只要改变电极在电极固定板上的间距和改变电极组在松紧带上的间距，就可以很方便的实现在一条电极带上构成少则数十个，多则数百个电极的电极带，满足不同的基础医学及临床研究需求。

本发明不局限于上述具体实施方式，不论是否采用其他任何金属材料的电极，不论是否采用其他任何绝缘材料的电极固定板，也不论电极组上的电极数量有多少，或采用的电极组的数量有多少，均落在本发明保护范围之内。
