外科护理用换药车的制作方法

文档序号:12378704阅读:460来源:国知局
外科护理用换药车的制作方法与工艺

本实用新型涉及一种外科护理工具,具体地说是一种外科护理用换药车。



背景技术:

外科护理是临床护理的重要组成部分之一,外科护理主要针对如何对外科病人进行整体护理的临床护理学科,外科护理与其他临床护理不同之处还在于,外科护理的对象往往需要经常换药,而换药车是必不可少的,但传统的换药车多为开放式的,多为架体的结构,这样不利于对外伤护理用药的保护。



技术实现要素:

为解决上述问题,本实用新型的目的是提供一种外科护理用换药车。

本实用新型为实现上述目的,外科护理用换药车,包括外箱体和升降柜,外箱体上端设置开口,下方设置用于支撑的车轮,外箱体的一侧设置有推手,升降柜上表面的台面上设置有一圈物品放置围栏,物品放置围栏的其中一侧设置有竖直的支撑板,支撑板上端设置有带挂钩的挂钩固定板,升降柜的中间部位设置有油缸推杆槽,油缸推杆槽两侧的升降柜内分别设置有对称的药品放置板,每块药品放置板的外部分别设置有药品围栏,升降柜底部两侧分别通过滑轮固定板设置两排滑轮与外箱体内侧壁接触,滑轮固定板通过螺栓固定在升降柜底部的外侧壁上,滑轮上方的外箱体开口处分别设置一圈滑轮挡板,电动液压油缸的底部通过油缸座固定在外箱体底部的中心位置,电动液压油缸的油缸推杆上端与台面下方嵌入的油缸推板连接,油缸座的一侧设置有与电动液压油缸连接的可充电电池,推手的一侧设置有带油缸控制开关的开关固定板,两条带螺纹的固定柱分别水平贯穿升降柜两侧的滑轮挡板内的螺纹套管,外箱体外侧的固定柱一端连接有旋转把手,另一端通过连接块设置有顶紧块,且在顶紧块与连接块之间设置有滚珠,在螺纹套管外端还设置套管挡圈。

为进一步实现本实用新型的目的,还可以采用以下技术方案:与升降柜接触一面的顶紧块上设置截面为锯齿形的凸起面。

由于采用以上技术方案,本实用新型的升降柜上表面及内部都可用于放置外科护理用药,对于保存条件较高的药品,可以存放到升降柜的药品放置板上,再将升降柜降到外箱体内部,能够更好的保护内部的药品,使用时再通过电动液压油缸举出即可,既能更好的存放药品又方便使用。

附图说明

图1是本实用新型的结构示意图;

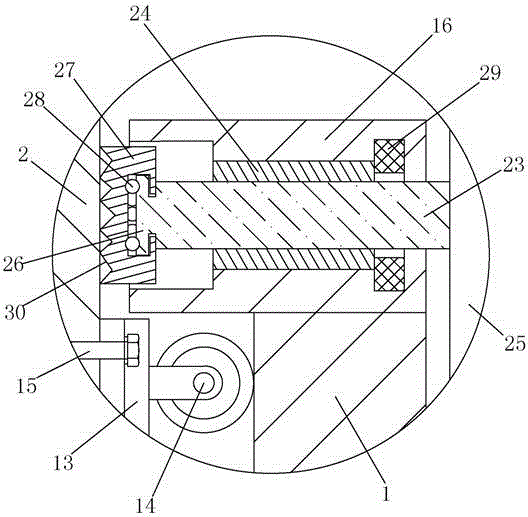

图2是图1的I局部放大结构示意图。

图中:1外箱体 2升降柜 3车轮 4推手 5台面 6物品放置围栏 7支撑板 8挂钩 9挂钩固定板 10油缸推杆槽 11药品放置板 12药品围栏 13滑轮固定板 14滑轮 15螺栓 16滑轮挡板 17电动液压油缸 18油缸座 19油缸推板 20可充电电池 21油缸控制开关 22开关固定板 23固定柱 24螺纹套管 25旋转把手 26连接块 27顶紧块 28滚珠 29套管挡圈 30凸起面。

具体实施方式

如图1图2所示,外科护理用换药车,包括外箱体1和升降柜2,外箱体1上端设置开口,下方设置用于支撑的车轮3,外箱体1的一侧设置有推手4,升降柜2上表面的台面5上设置有一圈物品放置围栏6,物品放置围栏6的其中一侧设置有竖直的支撑板7,支撑板7上端设置有带挂钩8的挂钩固定板9,升降柜2的中间部位设置有油缸推杆槽10,油缸推杆槽10两侧的升降柜2内分别设置有对称的药品放置板11,每块药品放置板11的外部分别设置有药品围栏12,升降柜2底部两侧分别通过滑轮固定板13设置两排滑轮14与外箱体1内侧壁接触,滑轮固定板13通过螺栓15固定在升降柜2底部的外侧壁上,滑轮14上方的外箱体1开口处分别设置一圈滑轮挡板16,电动液压油缸17的底部通过油缸座18固定在外箱体1底部的中心位置,电动液压油缸17的油缸推杆上端与台面5下方嵌入的油缸推板19连接,油缸座18的一侧设置有与电动液压油缸17连接的可充电电池20,推手4的一侧设置有带油缸控制开关21的开关固定板22,两条带螺纹的固定柱23分别水平贯穿升降柜2两侧的滑轮挡板16内的螺纹套管24,外箱体1外侧的固定柱23一端连接有旋转把手25,另一端通过连接块26设置有顶紧块27,且在顶紧块27与连接块26之间设置有滚珠28,在螺纹套管24外端还设置套管挡圈29,与升降柜2接触一面的顶紧块27上设置截面为锯齿形的凸起面30。

当然,上述说明并非是对本实用新型的限制,本实用新型也并不限于上述举例,本技术领域的普通技术人员,在本实用新型的实质范围内,作出的变化、改变、添加或替换,都应属于本实用新型的保护范围。
