一种护理用方便装置的制作方法

本实用新型涉及医疗护理领域，尤其涉及一种护理用方便装置。

背景技术：

在护理行业中，护理人员需要帮助行动不便的人员上厕所，但是护理的对象情况多样，当遇到腿脚不便或者病床离厕所较远的距离时，医护人员就会很难对其帮助。

专利201420426464.4公开了一种护理用易清洁组合马桶，包括左半片坐便器，右半片坐便器，马桶垫，收集袋固定箍，坐便器锁紧扣，其特征是：坐便器由左半片坐便器与右半片坐便器组合构成，左半片坐便器与右半片坐便器上端设有马桶垫，马桶垫内设有收集袋固定箍，收集袋固定箍内装有收集袋，左半片坐便器与右半片坐便器上的组合连接处设有若干个坐便器锁紧扣，左半片坐便器与右半片坐便器上分别开有坐便器取物开口。该实用新型有益效果为：方便了患者的使用，组合拆卸便利，不占用病房内空间，污染小，味道小，给医护人员的工作带来了诸多的便利。

但该实用新型还存在以下缺点：该坐便器的高度不可以调节，人性化程度不高，该坐便器采用分体式结构设计，会经常需要拆装，使用起来不方便，该坐便器的底部没设置固定装置或防滑装置，对行动不便的患者的安全不利。

技术实现要素：

本实用新型的目的是克服现有技术存在的问题，提供一种护理用方便装置，使的患者不仅能够在医护人员的帮助下上容易厕所，也能够独自完成上厕所，并且易清洁。

本实用新型解决其技术问题所采用的技术方案是：包括马桶坐垫，所述马桶坐垫两端分别设置有四个凸块，分别为第一凸块、第二凸块、第三凸块、第四凸块，所述马桶坐垫下设置有马桶座，其特征在于：所述马桶座的两端设置有四个凹槽，分别为第一凹槽、第二凹槽、第三凹槽、第四凹槽，所述第一凹槽、第二凹槽、第三凹槽、第四凹槽分别和马桶坐垫上的第一凸块、第二凸块、第三凸块、第四凸块配合连接；所述马桶座的一端打有一个通孔，所述通孔内安装有固定柱，所述固定柱穿过通孔并与通孔活动连接，所述固定柱上设置有至少两个螺纹孔，所述螺纹孔内安装有支撑手柄，所述支撑手柄与固定柱通过螺纹连接，所述支撑手柄上还设置有垫圈；所述马桶座底部与气压棒的一端固定连接，所述气压棒的另一端与底座连接，所述气压棒的顶部设置有升降臂，所述底座的底部设置有防滑垫;所述固定柱穿过马桶座的同时还穿过马桶坐垫和底座，所述底座上设置有相应盲孔，所述底座上的盲孔内设置有橡胶套;所述马桶坐垫、马桶座、支撑手柄的边缘都为圆角设计结构，马桶坐垫中间为通槽结构，马桶内腔为上窄下宽的结构设计。

本实用新型的有益效果：

本实用新型每次使用时需放入一次性方便袋，并用马桶盖将方便袋的边角压住，病患方便过后直接将方便袋取走即可，这样的设计能够方便护理人员清洁打扫，并节约了水资源，马桶座上的固定柱能够将马桶座固定，防止马桶左右晃动，固定柱上的支撑手柄能够对病患起到一个辅助支撑的作用，所设计的液压棒能够调节马桶座的高度，对于卧床不起的病患，可以调节马桶座和床的高度相当，病患可以直接骑跨在马桶座上，容易在床畔方便，马桶内腔上窄下宽的结构设计能够使方便时更加清洁卫生。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型整体结构示意图；

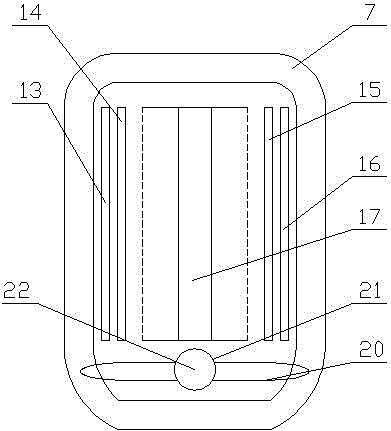

图2是本实用新型马桶座结构俯视图；

图3是本实用新型固定柱结构示意图；

图4是本实用新型支撑手柄结构示意图；

图5是本实用新型图1中A处放大结构示意图；

其中:1、第二凸块，2、第一凸块，3、气压棒，4、底座，5、盲孔，6、橡胶套，7、马桶坐垫，8、第四凸块，9、第三凸块，10、马桶座，11、升降臂，12、防滑垫，13、第一凹槽，14、第二凹槽，15、第三凹槽，16、第四凹槽，17、马桶内腔，18、螺纹孔，19、垫圈，20、支撑手柄,21、固定柱，22、通孔。

具体实施方式

如图1至图5所示，一种护理用方便装置，包括马桶坐垫7，所述马桶坐垫7两端分别设置有四个凸块，分别为第一凸块2、第二凸块1、第三凸块9、第四凸块8，所述马桶坐垫7下设置有马桶座10，其特征在于：所述马桶座10的两端设置有四个凹槽，分别为第一凹槽13、第二凹槽14、第三凹槽15、第四凹槽16，所述四个凹槽和马桶坐垫7上的四个凸块分别配合连接；所述马桶座10的一端打有一个通孔22，所述通孔22内安装有固定柱21，所述固定柱21穿过通孔22并与通孔22活动连接，所述固定柱21上设置有至少两个螺纹孔18，所述螺纹孔18为通孔结构，所述螺纹孔18内安装有支撑手柄20，所述支撑手柄20与固定柱21通过螺纹连接，所述支撑手柄20上还设置有垫圈19；所述马桶座10底部与气压棒3的一端固定连接，所述气压棒3的另一端与底座4连接，所述气压棒3的顶部设置有升降臂11，所述底座4的底部设置有防滑垫12。

所述固定柱穿过马桶座的同时还穿过马桶坐垫和底座，在马桶坐垫上有相对应的通孔，在底座的相应位置也设置有盲孔5，所述底座上的盲孔内设置有橡胶套6，马桶座、马桶坐垫上设置的通孔和底座上设置的盲孔在固定柱的作用下能够对马桶座起到固定的作用，盲孔内的橡胶套能够将固定柱套紧。

所述马桶坐垫、马桶座、支撑手柄的边缘都为圆角设计结构，马桶坐垫中间为通槽结构，马桶内腔17为上窄下宽的结构设计，圆角结构使的马桶外观美观，更符合人体工程学，且不易伤到病患。

具体工作方式：

如图1至图5所示，将护理用马桶移至合适位置，调节升降臂，使马桶座处于合适高度，用一次性方便袋套进马桶内腔，并把方便袋的边缘压进马桶座上的凹槽内，通过马桶坐垫上的凸块压紧，用固定柱将马桶座垫、马桶座和底座固定好，在固定座的合适高度上安装好支撑手柄，病患手扶支撑手柄骑坐在马桶座上方便，在病患方便过后，护理人员抬起马桶坐垫，取出方便袋至垃圾桶内。本实用新型设置的气压棒为现有升降椅上技术，不做过多阐述。

应当理解，以上所描述的具体实施例仅用于解释本实用新型，并不用于限定本实用新型。由本实用新型的精神所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
