小动物呼吸麻醉装置的制作方法

本实用新型涉及动物实验的麻醉装置技术领域，尤其是涉及一种小动物呼吸麻醉装置。

背景技术：

动物实验的麻醉是医药研发过程中医药的体内实验、有效性评价的一个环节。然而由于小动物个体太小，现有技术中并没有乙醚/异氟烷等挥发性麻醉剂专供使用的麻醉器。对小动物进行呼吸麻醉时，通常直接将小动物放入塑料袋、烧杯、标本缸等容器中，并在容器中投入带有呼吸麻醉剂的药棉进行呼吸麻醉，此麻醉方法只能进行单次呼吸麻醉，麻醉剂量不好控制，容易造成动物死亡，如果麻醉过浅，手术过程中容易苏醒，无法再次麻醉。

中国专利CN 204016551U公开了一种包括麻醉室，所述麻醉室的一侧依次设有铁丝网、丝绵网和风机，且风机背部的室壁上设有气孔，气孔上设置有滤网，所述麻醉室的另一侧设有门；所述麻醉室的外部设有药瓶，药瓶内设有出液管和进气管，其中出液管为L形长管并且一端设置在药瓶的底部，而出液管的另一端连接喷头并且设置在丝绵网的一侧，所述出液管上设有阀门。在麻醉室的一侧设置丝绵网和风机，通过喷头将麻醉剂气体液喷洒在丝绵网上，风机加快丝绵网上麻醉剂气体液的挥发，将空气和麻醉气体吹至麻醉室内，从而对动物进行麻醉，同时提供空气呼吸，避免没有空气进入导致的动物窒息死亡的情况，同时在麻醉室的顶部设置废气处理装置，将麻醉废气及时的吸收，避免造成污染。

公布号为CN 104758081A的中国专利公开了了一种小动物呼吸麻醉面罩，包括外罩，进气管和回气管，以及麻醉气源，在外罩内侧设置有手动径向压缩装置，手动径向压缩装置包括至少两个均布在外罩内侧壁并彼此保留间隔的径向压板，每个径向压板的背面设置有穿过外罩侧壁通孔的导向杆，并在导向杆末端套装有支撑在外罩外表面的弹簧；同时，在外罩上位于径向压板背面区域设置有支座并在支座内安装销轴，每个销轴上铰接有拨杆，每个拨杆靠内末端各铰接一个连杆，各连杆末端铰接在所述径向压板背面。该发明采用多个径向压板，通过摆杆可以控制使各压板沿径向向内运动，不会因麻醉工作给小仓鼠带来外伤。面罩和面罩上的入口可以根据小动物体型自动调节入口大小，确保麻醉气体没有任何泄漏，防止临床工作者吸入麻醉气体的危险。其结构设计合理，使用效果好，适合在小动物麻醉领域推广应用。

中国专利CN 204016551U和公布号为CN 104758081A的中国专利均能在动物实验中对动物进行麻醉，但是中国专利CN 204016551U存在结构复杂，造价高，不易携带的缺点；公布号为CN 104758081A的中国专利虽然携带方便，但是结构复杂，造价高，且没有具体涉及如何进行麻醉给药。

技术实现要素：

本实用新型的目的在于提供一种小动物呼吸麻醉装置，能方便快捷的进行麻醉剂气体和空气的转换，有效地实现了安全、稳定的麻醉效果。

本实用新型提供的小动物呼吸麻醉装置，包括上下端均设置有开口的呼吸麻醉外罩，

所述呼吸麻醉外罩下端开口通过阀门组件选择连通空气通气管或麻醉剂通气管；

麻醉剂通气管下端可拆卸连接麻醉剂挤压器，麻醉剂挤压器内设置有麻醉剂药棉。本实施例中，麻醉剂挤压器为常见的通过挤压实现气体或液体进出麻醉剂挤压器的装置。

麻醉剂挤压器可由一人单手挤压操控，可根据小动物麻醉情况自由操控麻醉剂量，具有操控简单，节省人力，麻醉剂量可控性等优点。

进一步地，所述麻醉剂挤压器下端设置有通气孔，能有效防止挤压麻醉剂挤压器后，导致的麻醉剂气体回吸的问题。

进一步地，所述呼吸麻醉外罩下端开口设置有球状腔体，球状腔体下部设置有第一通孔和第二通孔，第一通孔与空气通气管连通，第二通孔与麻醉剂通气管连通。

进一步地，所述的阀门组件为设置在所述球状腔体内，且与球状腔体紧密贴合的球状阀门；

所述球状阀门上设置有用于所述球状阀门上设置有用于连通空气通气管或麻醉剂通气管的通孔，所述球状阀门上远离圆柱状通孔位置设置有球状阀门手柄；

所述球状腔体表面设置有弧形通槽，所述球状阀门手柄沿弧形通槽运动。

用于选择连通空气通气管或麻醉剂通气管的球状阀门以及表面设置有弧形通槽的球状腔体相互配合，可以快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

进一步地，所述呼吸麻醉外罩下端开口设置有倒“Y”型的导通管，导通管下端的第一分支与空气通气管连通，导通管下端的第二分支与麻醉剂通气管连通。

进一步地，所述的阀门组件为分别设置在导通管下端的第一分支和第二分支上的第一阀门和第二阀门。

设置有倒“Y”型的导通管以及分别设置在导通管下端的第一分支和第二分支上的第一阀门和第二阀门相互配合，能快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

进一步地，所述的呼吸麻醉外罩上端开口设置有呼吸麻醉面罩，呼吸麻醉面罩中部设置有呼吸口；

所述呼吸麻醉面罩上呼吸口周围设置有易撕缝；

所述的呼吸麻醉面罩为弹性面罩。

呼吸麻醉外罩、呼吸麻醉面罩、呼吸口及呼吸口周围设置的易撕缝相互配合，可以根据小动物体型自动调节呼吸口大小，确保麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

进一步地，所述呼吸麻醉外罩上端开口设置有螺纹连接或者扣接的呼吸麻醉外罩端盖，呼吸麻醉面罩边缘套装在呼吸麻醉外罩端盖内侧。

所述呼吸麻醉外罩上端开口设置有螺纹连接或者扣接的呼吸麻醉外罩端盖，呼吸麻醉面罩边缘套装在呼吸麻醉外罩端盖内侧。可以更换呼吸麻醉面罩，满足每次麻醉都采用与小动物体型匹配的呼吸口，进一步确保了麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

本实用新型提供的小动物呼吸麻醉装置，通过呼吸麻醉、阀门组件以及麻醉剂挤压器的相互配合，能方便快捷的对小动物进行麻醉剂气体和空气的转换，从而达到安全、稳定的麻醉效果。本实用新型具有结构简单、操作方便、易于携带，造价低廉等优点。本实用新型中，麻醉剂挤压器可由一人单手挤压操控，可根据小动物麻醉情况自由操控麻醉剂量，具有操控简单，节省人力，麻醉剂量可控性等优点。

本实用新型中，设置在麻醉剂挤压器下端的通气孔，能有效防止挤压麻醉剂挤压器后，导致的麻醉剂气体回吸的问题。

本实用新型中，设置的用于选择连通空气通气管或麻醉剂通气管的球状阀门以及球状腔体相互配合，可以快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

本实用新型中，设置有倒“Y”型的导通管以及分别设置在导通管下端的第一分支和第二分支上的第一阀门和第二阀门相互配合，能快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

本实用新型中，呼吸麻醉外罩、呼吸麻醉面罩、呼吸口及呼吸口周围设置的易撕缝相互配合，可以根据小动物体型自动调节呼吸口大小，确保麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

本实用新型中，所述呼吸麻醉外罩上端开口设置有螺纹连接或者扣接的呼吸麻醉外罩端盖，呼吸麻醉面罩边缘套装在呼吸麻醉外罩端盖内侧。可以更换呼吸麻醉面罩，满足每次麻醉都采用与小动物体型匹配的呼吸口，进一步确保了麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为呼吸麻醉外罩下端设置球状腔体的导通管时本实用新型的结构示意图；

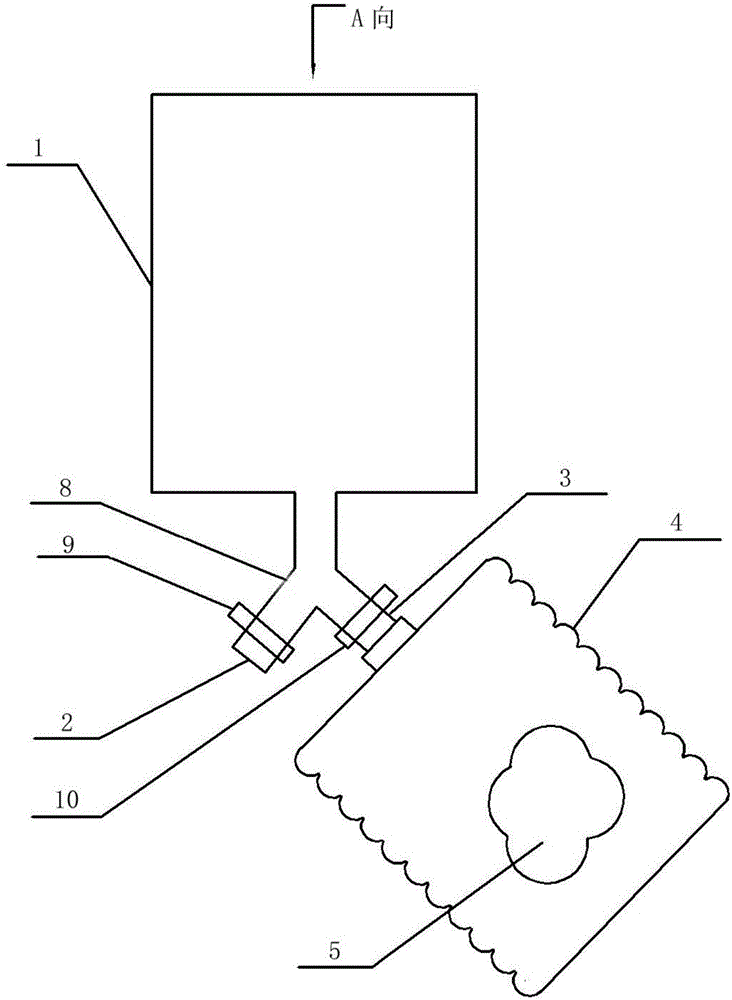

图2为呼吸麻醉外罩下端设置倒“Y”型的导通管时本实用新型的结构示意图；

图3为本实用新型中球状腔体的结构示意图；

图4为本实用新型中球状阀门的结构示意图；

图5为本实用新型中球状腔体与球状阀门的结构示意图；

图6为本实用新型中图1和图2的上端部A向结构示意图。

附图标记：

1-呼吸麻醉外罩； 2-空气通气管；

3-麻醉剂通气管； 4-麻醉剂挤压器；

5-麻醉剂药棉； 6-球状腔体；

7-球状阀门； 8-导通管；

9-第一阀门； 10-第二阀门；

11-呼吸麻醉面罩；

61-弧形通槽；

71-球状阀门手柄； 72-圆柱状通孔；

111-呼吸口； 112-易撕缝。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为呼吸麻醉外罩下端设置球状腔体的导通管时本实用新型的结构示意图；图2为呼吸麻醉外罩下端设置倒“Y”型的导通管时本实用新型的结构示意图；图3为本实用新型中球状腔体的结构示意图；图4为本实用新型中球状阀门的结构示意图；图5为本实用新型中球状腔体与球状阀门的结构示意图；图6为本实用新型中图1和图2的上端部A向结构示意图。如图1-6所示，本实用新型提供的小动物呼吸麻醉装置，包括上下端均设置有开口的呼吸麻醉外罩1，

所述呼吸麻醉外罩1下端开口通过阀门组件选择连通空气通气管2或麻醉剂通气管3；本实施例中，所述呼吸麻醉外罩1为筒状结构。

麻醉剂通气管3下端可拆卸连接麻醉剂挤压器4，麻醉剂挤压器4内设置有麻醉剂药棉5。

本实施例中，麻醉剂通气管3下端设置有外螺纹，麻醉剂挤压器4端口设置有内螺纹，麻醉剂通气管3下端与麻醉剂挤压器4螺纹连接。当然，其他能实现麻醉剂通气管3下端与麻醉剂挤压器4可拆卸连接的连接方式，均属于本实用新型的保护范围。

本实施例中，麻醉剂挤压器4端口还设置有麻醉剂挤压器盖体，当本实用新型所述的小动物呼吸麻醉装置为非使用状态时，盖上麻醉剂挤压器盖体，能有效密封麻醉剂挤压器4内的麻醉气体，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

麻醉剂挤压器4可由一人单手挤压操控，可根据小动物麻醉情况自由操控麻醉剂量，具有操控简单，节省人力，麻醉剂量可控性等优点。

所述麻醉剂挤压器4下端设置有通气孔，能有效防止挤压麻醉剂挤压器4后，导致的麻醉剂气体回吸的问题。

如图3和图5所示，所述呼吸麻醉外罩1下端开口设置有球状腔体6，球状腔体6下部设置有第一通孔和第二通孔，第一通孔与空气通气管2连通，第二通孔与麻醉剂通气管3连通。

所述的阀门组件为设置在所述球状腔体6内，且与球状腔体6紧密贴合的球状阀门7；

所述球状阀门7上设置有用于所述球状阀门上设置有用于连通空气通气管2或麻醉剂通气管3的通孔72，所述球状阀门7上远离通孔72位置设置有球状阀门手柄71；

所述球状腔体6表面设置有弧形通槽61，所述球状阀门手柄71沿弧形通槽61运动。

球状阀门7与球状腔体6结构的设置，拨动球状阀门手柄71，使得球状阀门手柄71在球状腔体6表面设置的弧形通槽61内运动，可选择连通空气通气管2和麻醉剂通气管3连通。

用于选择连通空气通气管2或麻醉剂通气管3的球状阀门7，表面设置有弧形通槽61的球状腔体6相互配合，可以快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

如图2所示，所述呼吸麻醉外罩1下端开口设置有倒“Y”型的导通管8，导通管8下端的第一分支与空气通气管2连通，导通管8下端的第二分支与麻醉剂通气管3连通。

所述的阀门组件为分别设置在导通管8下端的第一分支和第二分支上的第一阀门9和第二阀门10。

本实用新型在使用过程中，若需要连通麻醉剂通气管3，只需关闭第一阀门9，打开第二阀门10即可。若需连通空气通气管2，只需关闭第二阀门10，打开第一阀门9即可。

设置有倒“Y”型的导通管8以及分别设置在导通管8下端的第一分支和第二分支上的第一阀门9和第二阀门10相互配合，能快速、简易、随时切换空气与麻醉剂气体的供给，可以对小动物进行多次小剂量麻醉，能有效降低小动物因单次麻醉量过多而导致小动物死亡的风险。

如图6所示，所述的呼吸麻醉外罩1上端开口设置有呼吸麻醉面罩11，呼吸麻醉面罩11中部设置有呼吸口111；

所述呼吸麻醉面罩11上呼吸口111周围设置有易撕缝112；

所述的呼吸麻醉面罩11为弹性面罩。

呼吸麻醉外罩1、呼吸麻醉面罩11、呼吸口111及呼吸口111周围设置的易撕缝112相互配合，可以根据小动物体型自动调节呼吸口111大小，确保麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

所述呼吸麻醉外罩1上端开口设置有螺纹连接或者扣接的呼吸麻醉外罩1端盖，呼吸麻醉面罩11边缘套装在呼吸麻醉外罩1端盖内侧。

所述呼吸麻醉外罩1上端开口设置有螺纹连接或者扣接的呼吸麻醉外罩1端盖，呼吸麻醉面罩11边缘套装在呼吸麻醉外罩1端盖内侧。可以更换呼吸麻醉面罩11，满足每次麻醉都采用与小动物体型匹配的呼吸口111，进一步确保了麻醉气体没有泄漏，防止由于临床工作者吸入麻醉气体，导致的对身体产生危害的情况。

本实用新型提供的小动物呼吸麻醉装置，通过呼吸麻醉、阀门组件以及麻醉剂挤压器4的相互配合，能方便快捷的对小动物进行麻醉剂气体和空气的转换，从而达到安全、稳定的麻醉效果。本实用新型具有结构简单、操作方便、容易进行多次呼吸麻醉、易于携带，造价低廉等优点。本实用新型中，麻醉剂挤压器4可由一人单手挤压操控，可根据小动物麻醉情况自由操控麻醉剂量，具有操控简单，节省人力，麻醉剂量可控性等优点。

当采用球状阀门7与球状腔体6相配合的结构时，本实用新型的使用方法如下：

首先，打开麻醉剂挤压器盖体，将浸泡好麻醉剂的麻醉剂药棉5放入麻醉剂挤压器4；其次，将麻醉剂挤压器4连接到麻醉剂通气管3上，并拧紧；再次，将小动物的头部放入呼吸麻醉面罩11，将小动物的口鼻对应呼吸麻醉面罩11的呼吸口111，并调节呼吸口111的大小，以适应小动物的口鼻大小，确保麻醉剂气体不泄露；最后，转动球状阀门7的手柄，使球状阀门7连通麻醉剂通气管3，同时，用手指堵住设置在麻醉剂挤压器4上的通气孔，纵向挤压麻醉剂挤压器4，使含有麻醉剂气体的空气经过麻醉剂通气管3和呼吸麻醉外罩1流入呼吸麻醉面罩11中，对小动物进行麻醉，挤压结束后，松开通气孔，空气通过通气孔流入麻醉剂挤压器4，麻醉剂挤压器4恢复至原始状态。在等待小动物麻醉到理想程度的过程中，转动球状阀门7的手柄，使球状阀门7连通空气通气管2，保证小动物正常呼吸。如果在手术过程中，小动物逐渐苏醒，需要进一步麻醉时，随时可通过转动球状阀门7的手柄，对小动物进行再次麻醉。

当采用倒“Y”型的导通管8与第一阀门9和第二阀门10相配合的结构时，本实用新型的使用方法如下：

首先，打开麻醉剂挤压器盖体，将浸泡好麻醉剂的麻醉剂药棉5放入麻醉剂挤压器4；其次，将麻醉剂挤压器4连接到麻醉剂通气管3上，并拧紧；再次，将小动物的头部放入呼吸麻醉面罩11，将小动物的口鼻对应呼吸麻醉面罩11的呼吸口111，并调节呼吸口111的大小，以适应小动物的口鼻大小，确保麻醉剂气体不泄露；最后，关闭第一阀门9，打开第二阀门10，使球状阀门7连通麻醉剂通气管3，同时，用手指堵住设置在麻醉剂挤压器4上的通气孔，纵向挤压麻醉剂挤压器4，使含有麻醉剂气体的空气经过麻醉剂通气管3和呼吸麻醉外罩1流入呼吸麻醉面罩11中，对小动物进行麻醉，挤压结束后，松开通气孔，空气通过通气孔流入麻醉剂挤压器4，麻醉剂挤压器4恢复至原始状态。在等待小动物麻醉到理想程度的过程中，关闭第二阀门10，打开第一阀门9，使球状阀门7连通空气通气管2，保证小动物正常呼吸。如果在手术过程中，小动物逐渐苏醒，需要进一步麻醉时，随时可通过对第一阀门9或第一阀门9的关闭或打开操作，对小动物进行再次麻醉。
