用于担架车的支撑板的制作方法

本实用新型属于医疗器械技术领域，尤其涉及一种用于担架车的支撑板。

背景技术：

医疗工作中，在救护车与担架车、病床与担架车、手术台与担架车、各科室检验台与担架车等之间移动受伤、瘫痪或手术前后的病人，都需要担架车来完成。病人在病床与担架车之间的移动，需要搬运病人的身体进行位置转换。目前这些病人需要转移位置时，大多都是靠人力完成的，也有部分是使用类似转移板这样的简单工具完成的。人力搬移其基本操作方法是多名医护人员或病人家属甚至是雇佣的人工，直接手扶着病人肢体来完成病人搬运转移。

根据临床实践调查，在人为移动病人的过程中往往存在许多不确定性的危险因素，例如护理知识缺乏、技术不规范、责任心不强等，这极有可能导致病人病情加重，造成二次伤害，情况严重的时候还会使病人发生生命危险。而目前转移板这样的搬移工具，仅适用于病人在同等高度的病床之间进行移动，无法满足在转移病人时两个病床之间存在高度差的情况，同时这类转移板操作过程也比较繁琐，适用性不高，因此使用得非常少。

技术实现要素：

本实用新型的目的在提供一种用于担架车的支撑板，以解决在病床与担架车之间存在高度差高度差的情况下，不能简单方便的移动病人的问题。

为了达到上述目的，本实用新型的基础方案为：用于担架车的支撑板，包括转移板、转移布和软质材料制成的两块插板，所述插板一侧与转移板铰接，另一侧设有多个固定带，两块插板分别安装于转移板两侧；所述转移布与插板自由侧贴合，转移布两侧设有把手。

本基础方案的工作原理在于：使用该用于担架车的支撑板时，将转移布平铺在转移板和插板上，转移布和插板自由侧粘贴连接好；将与转移布贴合的插板塞入病人与病床之间，使得转移布随插板作用铺于病人身下；然后使其中一块插板自由侧的固定带将此插板固定于病人所在的病床上，另一块插板自由侧固定在需要将病人移动的担架车上。此时转移板搭在病床与担架车之间，两块插板分别固定于病床上和担架车上，使得病床与担架车被连接起来。两名医护人员站病人左右两侧，手握转移布上的把手，将病人向担架车方向拖移，即可将病人搬移到所需要移动的担架车上。完成病人搬移后，打开两块插板的固定带，将整个支撑板取下来收置好以备下次使用，转移布经过消毒可以下次再使用。

本基础方案的有益效果在于：插板有两块为软质材料制成，所述插板一侧与转移板铰接，另一侧设有多个固定带，两块插板分别安装于转移板两侧；两块插板与转移板铰接形成的结构，可使病人所在的病床和病人所需要移动到的病床连接起来，两块插板分别搭在两个病床上，转移板连接在两病床之间转移病人；转移板和插板结合，使本支撑板适用于有高度差的病床和担架车之间移动病人，同时也能用于同等高度的病床和担架车之间移动病人，使得本支撑板适用非常广泛，实用性也很强。软质材料的插板一是在插入病人与病床之间时可以保护病人身体被插板伤到；二是在医院里两个病床之间的高度差有高有低，软质的材料可使插板变形来适应两个病床的高度，使得本支撑板适应更为广泛。固定带则用于将插板快速固定在病床上，这样在搬移病人时，本支撑板才不会被病人身体带着移动。

转移布与插板自由侧贴合，转移布两侧设有把手，在搬移病人过程中时，医护人员将通过对转移布施力来移动病人，一方面可避免直接病人对身体某部分施力对病人造成伤害，通过转移布可对病人施力小且对病人身体均匀施力；另一方面搬运病人时转移布可将非常快速的进行移动。把手可便于医护人员稳定的拿住转移布并对其施力；转移布可与插板自由侧贴合，在将插板塞入病人与病床之间的同时，粘贴在插板自由侧的转移布也会随之塞入病人与病床之间，方便于后续对病人的搬移。与现有技术相比，本支撑板操作简单、实用性强、非常便于在有高度差的病床和担架车之间对病人进行移动。

方案二：作为基础方案的优选，所述转移板为高轻质塑料制成光滑的转移板；所述转移布为丝质转移布。使用高轻质塑料制成的转移板，质量轻医护人员拿起时非常省力；光滑的转移板摩擦力小，在使用本支撑板转移病人时，医护人员是将病人将会从转移板上移动到所需转移的病床上，摩擦力小医护人员在转移病人的时候就更为省力，同时移动病人的速度也更加快。丝布摩擦力小、便于清洗，医护人员将病人移动到所需移动的病床上之后，需要将转移布从病人身下取出来，摩擦力小的转移布更便于从病人身下取出，在取出时对病人的作用力小，防止对病人造成伤害。

方案三：作为方案二的优选，所述两块插板自由侧的边缘均呈弧形。在使用本支撑板转移病人时，需要将插板塞入病人与病床之间，弧形边缘的插板更容易塞进病人与病床之间，同时弧形边缘不会有尖角，同时保护了病人和医护人员不受伤害。

方案四：作为方案三的优选，所述固定带包括弹力带和弹簧锁扣，所述弹力布带一端与插板自由侧下端固定连接，另一端与弹簧锁扣固定连接。弹性布带质量轻，体积小，长度可改变；在插板塞入病人与病床之间，不会像长带子一样被压住，使支撑板使用不方便；在固定带固定插板时，弹力布带可拉长可满足不同位置不同情况的固定。通常病床、担架车、检验台等作用两侧都有扶手杆，使用弹簧锁扣时按一下即可插板非常牢固的将其固定在病床上。

方案五：作为方案四的优选，所述转移布与插板通过魔术贴连接。使用本支撑板时，需转移布平铺在转移板和插板上，在插板塞入病人与病床之间时，转移布一侧也需要被塞到病人对侧；通过魔术贴可将转移布与插板快速贴合，在上述过程中使转移布能随插板塞入病人与病床之间。

附图说明

图1是本实用新型用于担架车的支撑板实施例的结构示意图；

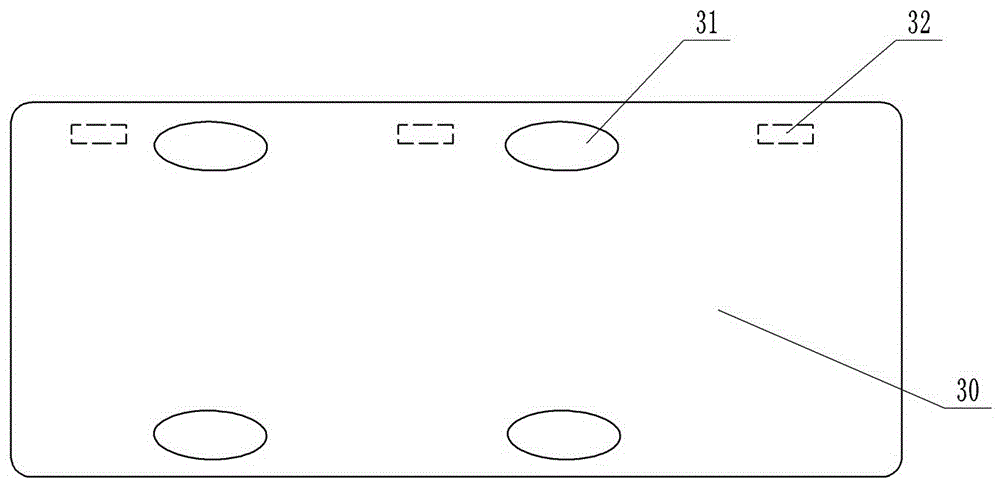

图2是图1中转移布的结构示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：转移板10、插板20、弹力布带21、弹簧锁扣22、转移布30、把手31、魔术贴子扣32、魔术贴母扣33。

如图1所示，用于担架车的支撑板，包括转移板10、软质材料制成的两块插板20和丝质转移布30，转移板10由高轻质的塑料制成，质量轻医护人员拿起时非常省力，转移板10的上下两平面为光滑表面摩擦力小。两块插板20的一侧通过合页分别连接于转移板10两侧；两块插板20的自由端侧边的边缘均为弧形。两块插的自由端下方均安装了两个固定带，固定带由弹力布带21和弹簧锁扣22组成，弹力布带21一端通过缝合与插板20固定，一端通过缝合与弹簧锁扣22固定。如图2所示，转移布30为丝质材料，转移布30两侧均设有两个方便手握的把手31，同时转移布30一侧上缝制了三个魔术贴子扣32，魔术贴子扣32在转移布30侧边上均匀分布，插板20自由侧固定缝制有与转移布30对应粘合的魔术贴母扣33。

具体使用该用于担架车的支撑板时，将转移布30平铺在塑料板和插板20上，转移布30两侧和插板20自由侧的魔术贴子母扣对应贴合好；将与转移布贴合的插板20塞入病人与病床之间，与此同时转移布30的随之被塞到病人身下；然后拉动固定带使用弹簧锁扣22，将插板20自由侧固定在病床的一端，将另一块插板20自由侧通过固定带固定于担架车上。此时转移板10搭在病床与担架车之间，两块插板20分别固定于病床上和担架车，使得病床与担架车被连接起来。两名医护人员或者家属站病人左右两侧，将转移布30和插板20贴合处打开，两位医护人员或者家属手握转移布30上的把手31向担架车用力，即可将病人拖移到担架车上。完成病人搬移后，打开两块插板20固定带处的弹簧锁扣22，将转移布30拿去进行清洁消毒备用，将转移板10和插板20取下来收置好以备下次使用。在使用过程中若转移布30损坏可换用其他转移布30，转移板10和插板20损坏可对其进行拆换修理。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
